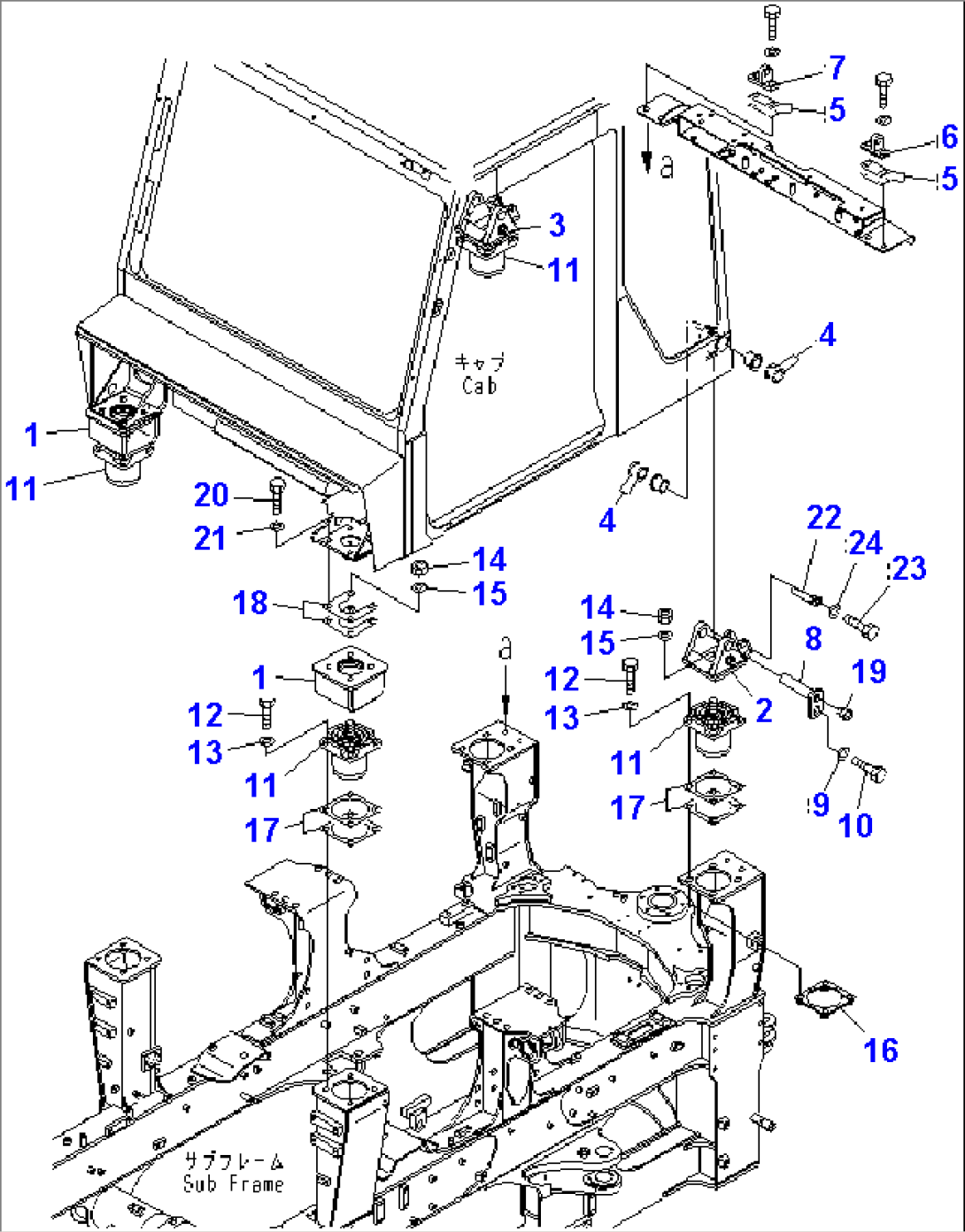

CAB MOUNTING PARTS(#2001-)
Komatsu HM400-2 S/N 2001-2632 (ECOT3) (FOR EU) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-54-16111 | BRACKET | 2001- | |
| 2 | 56B-54-16191 | BRACKET | 2001- | |
| 3 | 56B-54-16820 | BRACKET | 2001- | |
| 4 | 56B-54-16130 | SHIM, 0.5MM | 2001- | |
| 4 | 56B-54-16140 | SHIM, 1.0MM | 2001- | |
| 4 | 56B-54-16150 | SHIM, 2.3MM | 2001- | |
| 5 | 56B-54-16870 | SHIM, 1.2MM | 2001- | |
| 5 | 56B-54-16880 | SHIM, 0.5MM | 2001- | |
| 5 | 56D-54-16820 | SHIM, 3.0MM | 2001- | |
| 6 | 56B-54-16850 | BRACKET | 2001- | |
| 7 | 56B-54-16860 | BRACKET | 2001- | |
| 8 | 56B-54-16950 | PIN | 2001- | |
| 9 | 569-40-61710 | WASHER | 2001- | |
| 10 | 01010-81420 | BOLT | 2001- | |
| 11 | 56B-54-16171 | VISCOUS MOUNT | 2001- | |
| 12 | 01010-D2065 | BOLT | 2339- | |
| 12 | 01010-62065 | BOLT | 2001-2338 | |
| 13 | 01643-32060 | WASHER | 2001- | |
| 14 | 01596-03024 | NUT | 2001- | |
| 15 | 01643-33080 | WASHER | 2001- | |
| 16 | 56B-54-16180 | PLATE | 2001- | |
| 17 | 56B-54-16320 | SHIM, 0.5MM | 2001- | |
| 17 | 56B-54-16330 | SHIM, 1.0MM | 2001- | |
| 17 | 56B-54-16340 | SHIM, 2.3MM | 2001- | |
| 17 | 56B-54-16830 | SHIM, 0.2MM | 2001- | |
| 17 | 56B-54-16840 | SHIM, 0.3MM | 2001- | |
| 18 | 56D-54-16410 | SHIM, 0.5MM | 2001- | |
| 18 | 56D-54-16420 | SHIM, 1.0MM | 2001- | |
| 18 | 56D-54-16430 | SHIM, 2.3MM | 2001- | |
| 19 | 07042-A0108 | PLUG | 2001- | |
| 20 | 01010-61655 | BOLT | 2001- | |
| 21 | 01643-51645 | WASHER | 2001- | |
| 22 | 56B-54-16890 | PIN | 2001- | |
| 23 | 01010-81020 | BOLT | 2001- | |
| 24 | 175-54-34170 | WASHER | 2001- |
