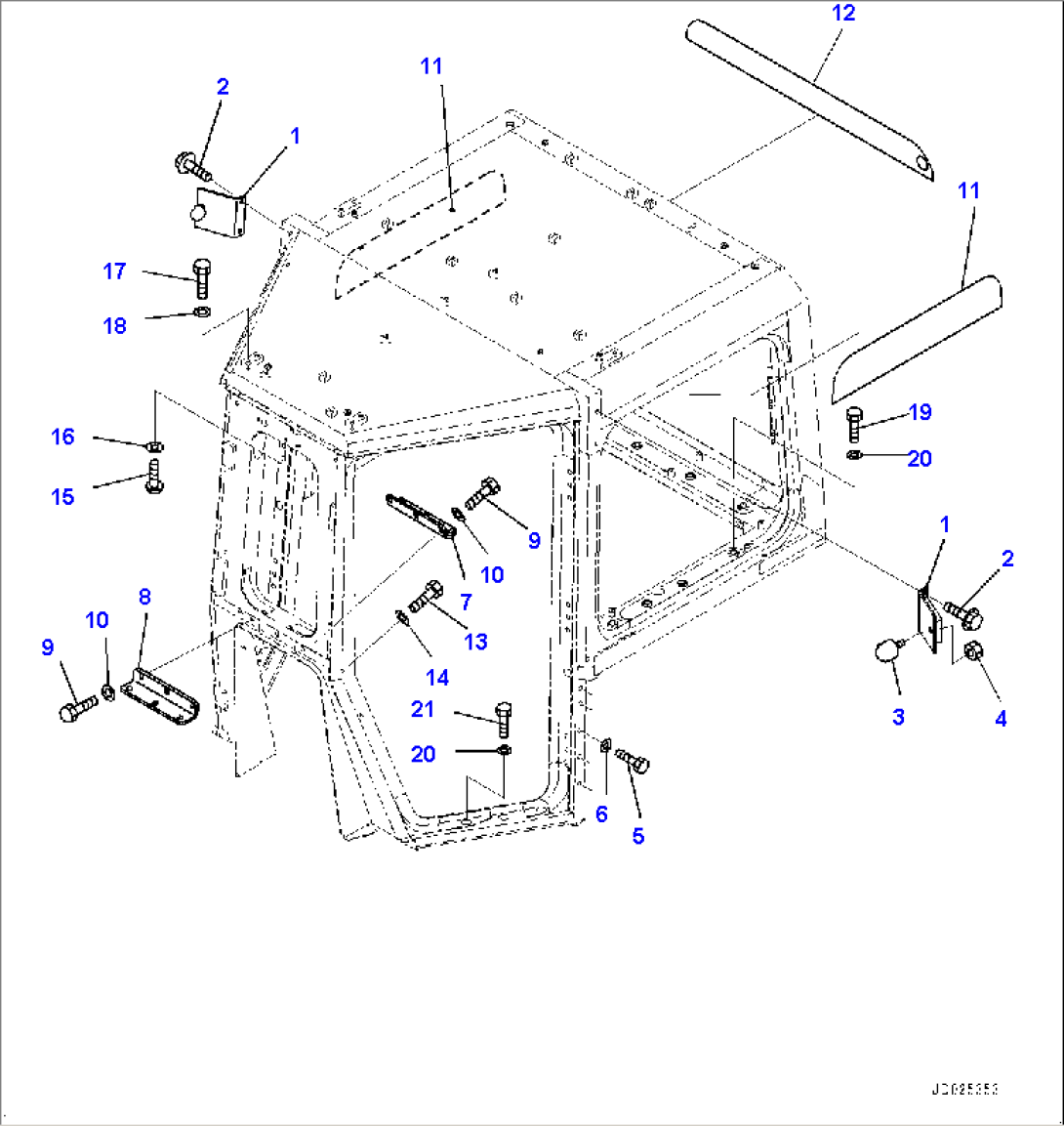

Cab, Open Lock Stopper (#30147-)
Komatsu D475A-5E0 S/N 30147-UP (MINING SPEC.) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 198-Z11-3361 | Bracket | 30147- | |
| 2 | 01435-41025 | Bolt | 30147- | |
| 3 | 09453-00002 | Stopper, Door | 30147- | |
| 4 | 01580-11210 | Nut | 30147- | |
| 5 | 01010-D1230 | Bolt | 30147- | |
| 6 | 01643-71232 | Washer | 30147- | |
| 7 | 198-Z11-3571 | Bracket | 30147- | |
| 8 | 198-Z11-3581 | Bracket | 30147- | |
| 9 | 01010-D1230 | Bolt | 30147- | |
| 10 | 01643-71232 | Washer | 30147- | |
| 11 | 198-Z11-7470 | Sunshade Film | 30147- | |
| 12 | 198-Z11-6220 | Sunshade Film | 30147- | |
| 13 | 01010-D1230 | Bolt | 30147- | |
| 14 | 01643-71232 | Washer | 30147- | |
| 15 | 01245-00820 | Screw | 30147- | |
| 16 | 01643-70823 | Washer | 30147- | |
| 17 | 01010-D1220 | Bolt | 30147- | |
| 18 | 01643-71232 | Washer | 30147- | |
| 19 | 01010-81275 | Bolt | 30147- | |
| 20 | 124-54-26540 | Washer | 30147- | |
| 21 | 01010-81245 | Bolt | 30147- |
