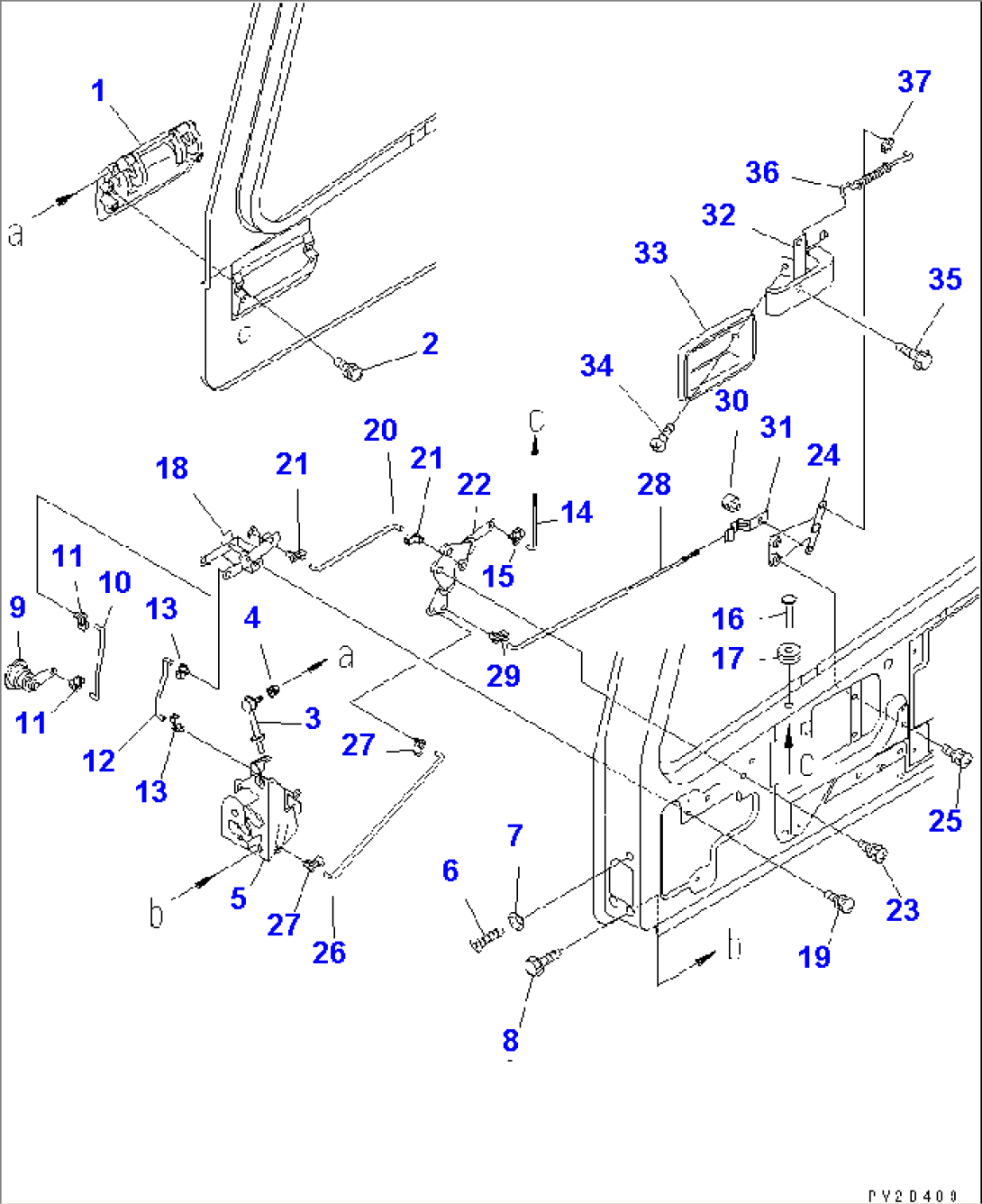

CAB (R.H. DOOR) (DOOR LOCK)

Komatsu HM400-1L S/N A10001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-14270HANDLEA10001-
201023-60612SCREWA10001-
356B-54-14210RODA10001-
4417-56-21520BUSHINGA10001-
5423-56-21330LOCK,R.H.A10001-
601224-40616SCREWA10001-
7421-54-16440WASHERA10001-
801435-00612BOLTA10001-
9427-56-11790LOCK ASS'YA10001-
1056B-54-14240RODA10001-
11421-56-11611HOOKA10001-
1256B-54-14230RODA10001-
13421-56-11611HOOKA10001-
1456B-54-14250RODA10001-
15421-56-11611HOOKA10001-
16419-54-16880KNOBA10001-
1708037-01008GROMMETA10001-
1856B-54-14740BRACKETA10001-
1901023-60612SCREWA10001-
2056B-54-14490RODA10001-
21421-56-11611HOOKA10001-
2256B-54-14580BRACKETA10001-
2301023-60612SCREWA10001-
2456B-54-14190BRACKETA10001-
2501023-60612SCREWA10001-
2656B-54-14590RODA10001-
27421-56-11611HOOKA10001-
2856B-54-14620RODA10001-
29421-56-11611HOOKA10001-
30425-54-16460PINA10001-
31425-54-16450SPRINGA10001-
32421-56-11730HANDLEA10001-
33421-56-11740COVERA10001-
34421-56-11860SCREWA10001-
3501435-00612BOLTA10001-
36423-56-21240RODA10001-
37421-56-11611HOOKA10001-
