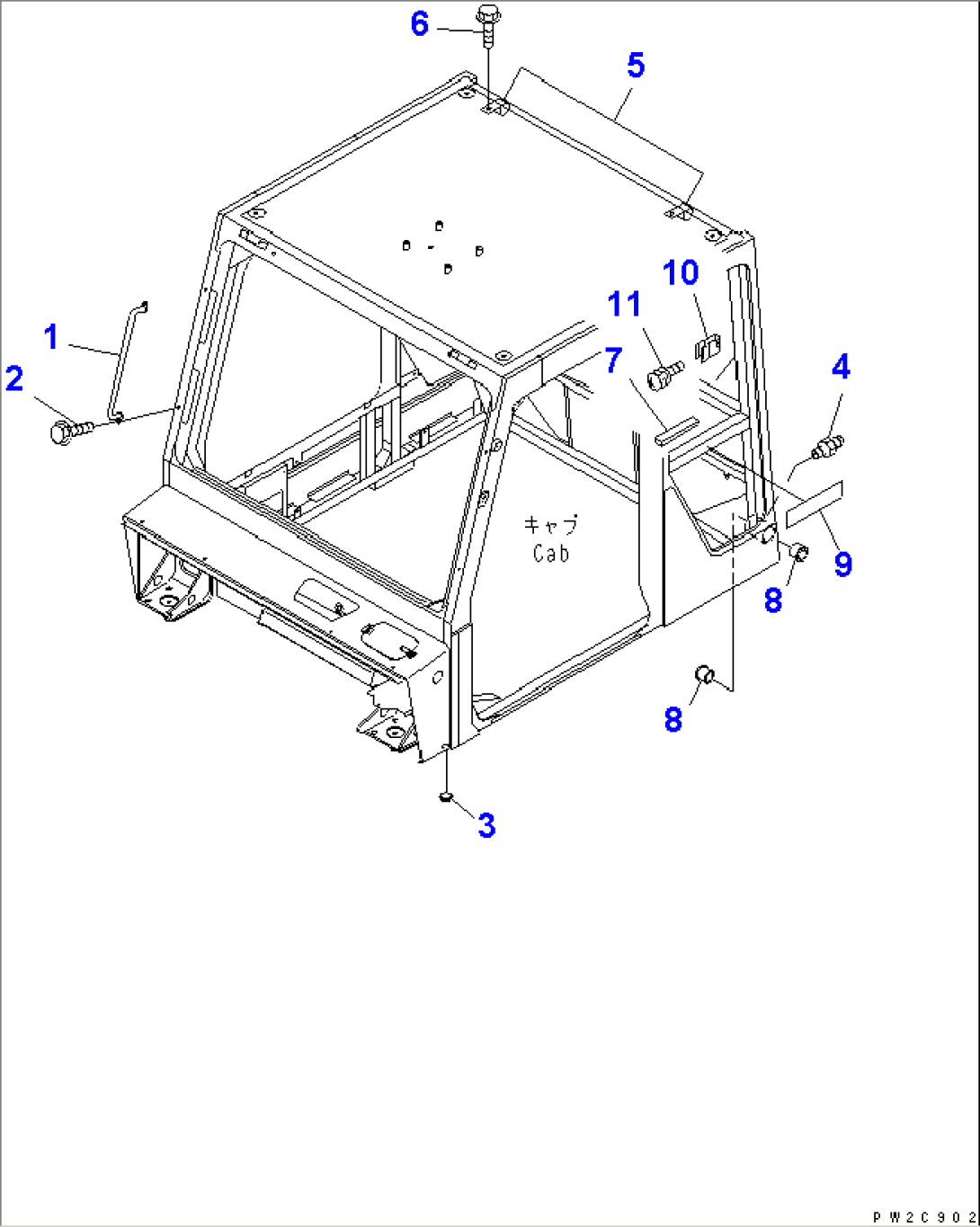

CAB SUB ASS'Y (OPERATOR'S CAB) (CAB STAY AND BUSHING)(#1016-)

Komatsu HM300-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-54-13001CAB ASS'Y1016-
56B-54-14000CAB ASS'Y1016-
156B-54-14980STAY1016-
201435-00820BOLT1001-
356B-54-13590GROMMET1001-
407020-00000FITTING,GREASE1001-
508036-10810CLIP1001-
601435-00812BOLT1001-
756B-54-13451RUBBER1001-
8569-40-61330BUSHING1001-
909970-00230PLATE,GALEO1001-1619
10425-Z04-1140CLIP1001-
1101023-70410SCREW1001-
