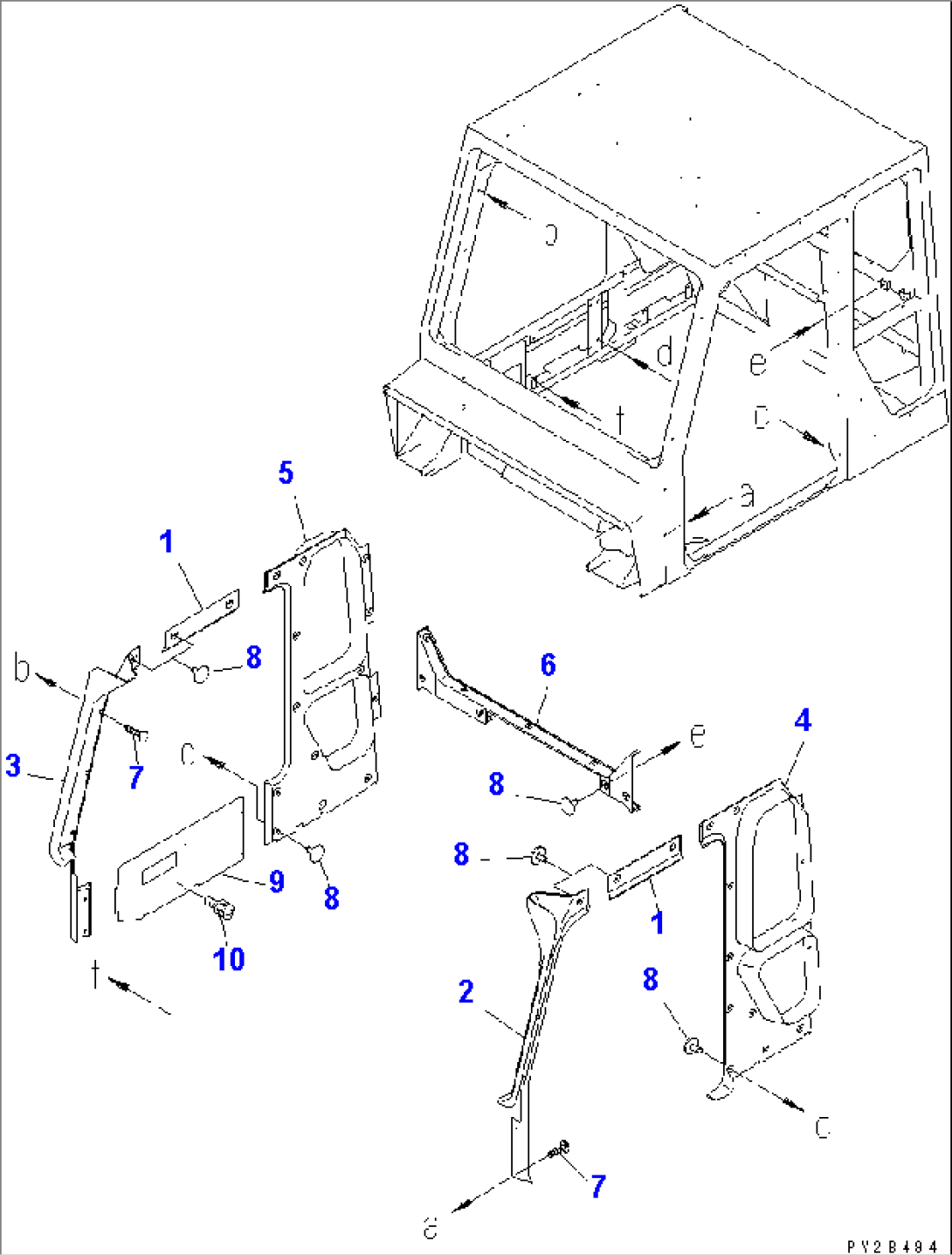

CAB SUB ASS'Y (OPERATOR'S CAB) (INSIDE COVER)(#1016-)
Komatsu HM300-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56B-54-13001 | CAB ASS'Y | 1016- | ||
| 56B-54-14000 | CAB ASS'Y | 1016- | ||
| 1 | 56B-54-13410 | COVER | 1001- | |
| 2 | 56B-54-13710 | COVER | 1001- | |
| 3 | 56B-54-13720 | COVER | 1001- | |
| 4 | 56B-54-13731 | COVER,SIDE, L.H. | 1001- | |
| 5 | 56B-54-13741 | COVER,SIDE, R.H. | 1001- | |
| 6 | 56B-54-13750 | COVER | 1001- | |
| 7 | 56B-54-13760 | BUTTON | 1001- | |
| 8 | 56B-54-14640 | RIVET | 1016- | |
| 9 | 56B-54-13362 | PLATE | 1001- | |
| 10 | 01023-70612 | SCREW | 1001- |
