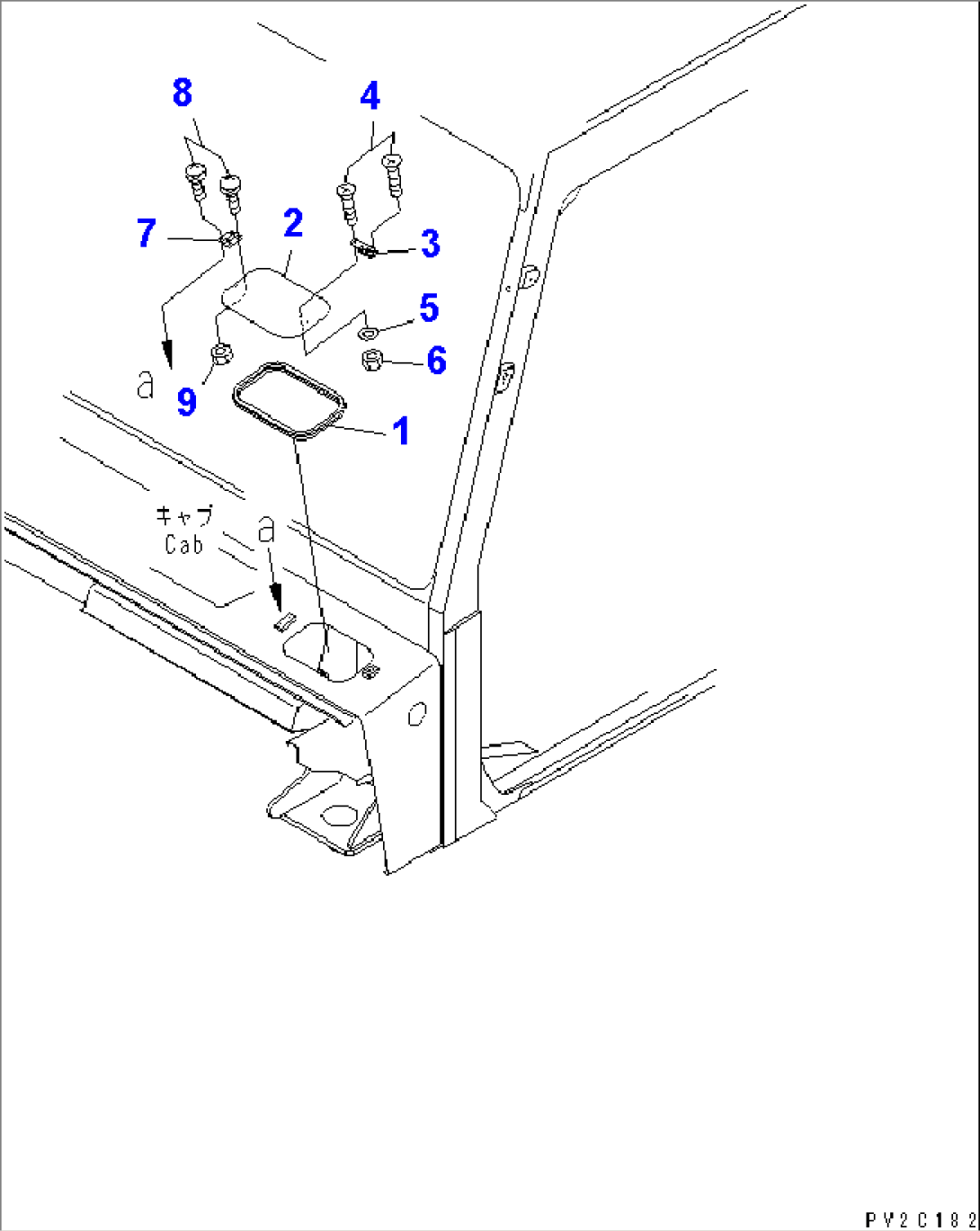

CAB SUB ASS'Y (OPERATOR'S CAB) (WASHER TANK COVER)(#1016-)

Komatsu HM300-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-54-13001CAB ASS'Y1016-
56B-54-14000CAB ASS'Y1016-
156B-54-13381SEAL1001-
256B-54-13490PLATE1001-
356B-07-12550CATCH1001-
401224-40306SCREW1001-
501641-20305WASHER1001-
601580-10302NUT1001-
756B-07-12540HINGE1001-
801023-10310SCREW1001-
901580-10302NUT1001-
