Cab Tilt Bar, Tilt Bar (#10001-)

Komatsu HM400-5 S/N 10001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

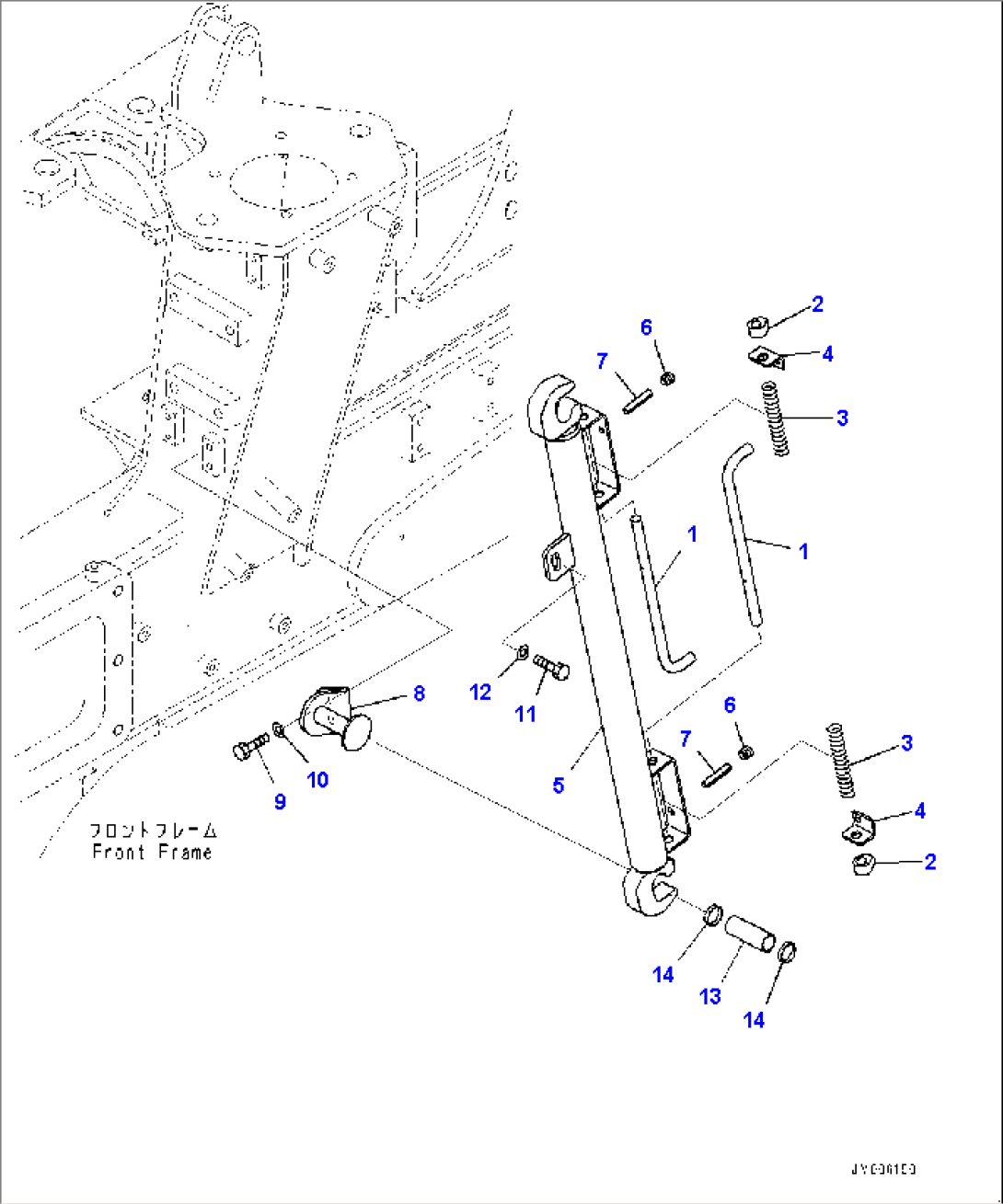

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-54-56700Bar Assembly10001-
156B-54-17750Lever10001-
256B-54-17760Holder10001-
356B-54-17770Spring10001-
456B-54-17780Bracket10001-
556D-54-56790Bar10001-
601310-20606Screw10001-
704025-00420Pin, Spring10001-
856B-54-37791Bracket10001-
901010-81020Bolt10001-
1001643-31032Washer10001-
1101010-81025Bolt10001-
1201643-31032Washer10001-
1308210-01801Tube, Spiral10001-
1408034-00823Band10001-
