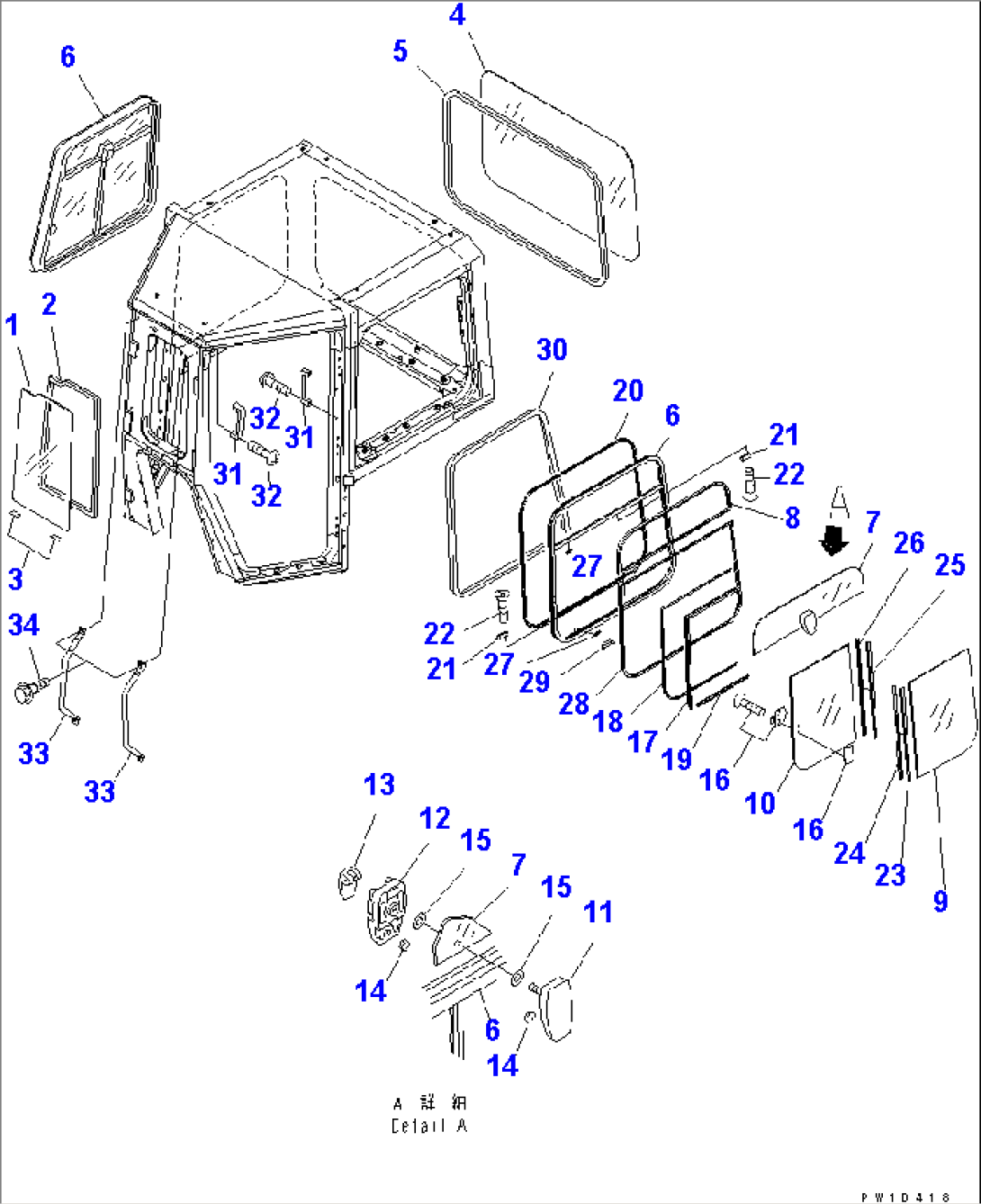

CAB (WINDOW SASH)(#10714-)
Komatsu D475A-3 S/N 10601-UP (SUPER RIPPER SPEC.) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 198-Z11-2211 | GLASS | 10601- | |
| 2 | 198-Z11-2260 | SEAL | 10601- | |
| 3 | 198-Z11-2290 | PLATE | 10601- | |
| 4 | 198-Z11-2241 | GLASS | 10601- | |
| 5 | 198-Z11-2251 | STRIP | 10601- | |
| 198-Z11-2800 | SASH ASS'Y,L.H. | 10714- | ||
| 198-Z11-2900 | SASH ASS'Y,R.H. | 10714- | ||
| 6 | 198-Z11-4810 | SASH FRAME,L.H. | 10714- | |
| 6 | 198-Z11-4980 | SASH FRAME,R.H. | 10714- | |
| 7 | 198-Z11-4820 | GLASS | 10714- | |
| 8 | 198-Z11-4910 | SEAL | 10714- | |
| 9 | 198-Z11-4840 | GLASS | 10714- | |
| 10 | 198-Z11-4830 | GLASS | 10714- | |
| 11 | 14X-911-2620 | BRACKET,OUTER | 10601- | |
| 12 | 14X-911-2630 | BRACKET,INNER | 10601- | |
| 13 | 14X-911-2661 | LEVER ASS'Y | 10714- | |
| 14 | 14X-911-2640 | CUSHION | 10601- | |
| 15 | 14X-911-2650 | SEAL | 10601- | |
| 16 | 20Y-54-13322 | LOCK ASS'Y | 10601- | |
| 17 | 198-Z11-4850 | SEAL,L.H. | 10714- | |
| 17 | 198-Z11-4990 | SEAL,R.H. | 10714- | |
| 18 | 198-Z11-4880 | SEAL | 10714- | |
| 19 | 198-Z11-4860 | SEAL | 10714- | |
| 20 | 198-Z11-4870 | SEAL | 10714- | |
| 21 | 14X-911-6710 | STOPPER | 10714- | |
| 22 | 01224-40316 | SCREW | 10714- | |
| 23 | 198-Z11-4920 | FRAME | 10714- | |
| 24 | 14X-911-6730 | SEAL | 10714- | |
| 25 | 14X-911-6770 | FRAME | 10714- | |
| 26 | 14X-911-6740 | SEAL | 10714- | |
| 27 | 14X-911-6750 | STOPPER | 10714- | |
| 28 | 198-Z11-4960 | SEAL | 10714- | |
| 29 | 198-Z11-2480 | SEAT | 10601- | |
| 30 | 198-Z11-2490 | TRIM | 10601- | |
| 31 | 361-54-21150 | HANDLE | 10601- | |
| 32 | 01220-40820 | SCREW | 10601- | |
| 33 | 198-Z11-3520 | GRIP | 10601- | |
| 34 | 01435-41025 | BOLT | 10675- |
