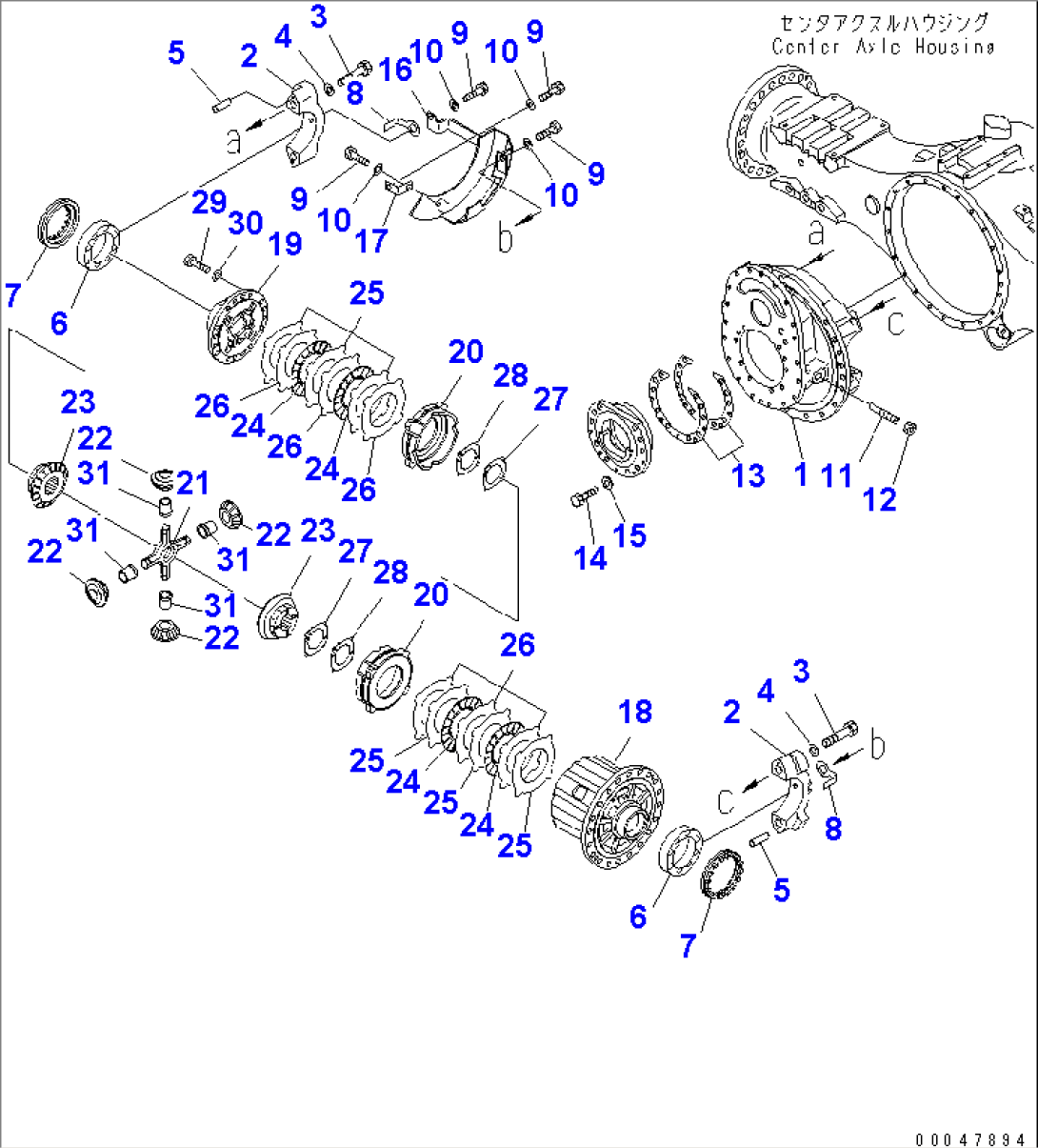

CENTER AXLE (CARRIER)(#2001-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) (FOR EU) · POWER TRAIN

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-23-20004AXLE ASS'Y2611-
56D-23-20003AXLE ASS'Y2001-2610
56D-23-20002AXLE ASS'Y(2001-..)
56D-23-21001DIFFERENTIAL ASS'Y2001-
56D-23-11102CARRIER ASS'Y2001-
6567-22-71180BEARING2001-
7567-22-71140NUT2001-
8421-22-11150LOCK2001-
901010-61435BOLT2001-
1001643-31445WASHER2001-
11421-22-11180BOLT2001-
1201583-12414NUT2001-
1356D-23-11361SHIM, 0.15MM2001-
1356D-23-11371SHIM, 0.2MM2001-
1356D-23-11381SHIM, 0.3MM2001-
1356D-23-11391SHIM, 0.8MM2001-
1401010-61450BOLT2001-
1520D-14-11510WASHER2001-
1656D-23-19610COVER2001-
1756C-23-19620PLATE2001-
56D-22-27102DIFFERENTIAL ASS'Y2001-
1856D-22-27110CASE2001-
1956D-22-27121COVER2001-
2056D-22-27130RING2001-
2156D-22-27141SHAFT2001-
2256D-22-27151PINION2001-
2356D-22-27160GEAR2001-
2456D-22-27410DISK2001-
2556D-22-27451PLATE, 3.1MM2001-
2656D-22-27461PLATE, 3.2MM2001-
2756D-22-17210WASHER, 4.0MM2001-
2856D-22-17230WASHER, 4.1MM2001-
2901010-61240BOLT2001-
3001643-31232WASHER2001-
3156D-22-27170BUSHING2001-
