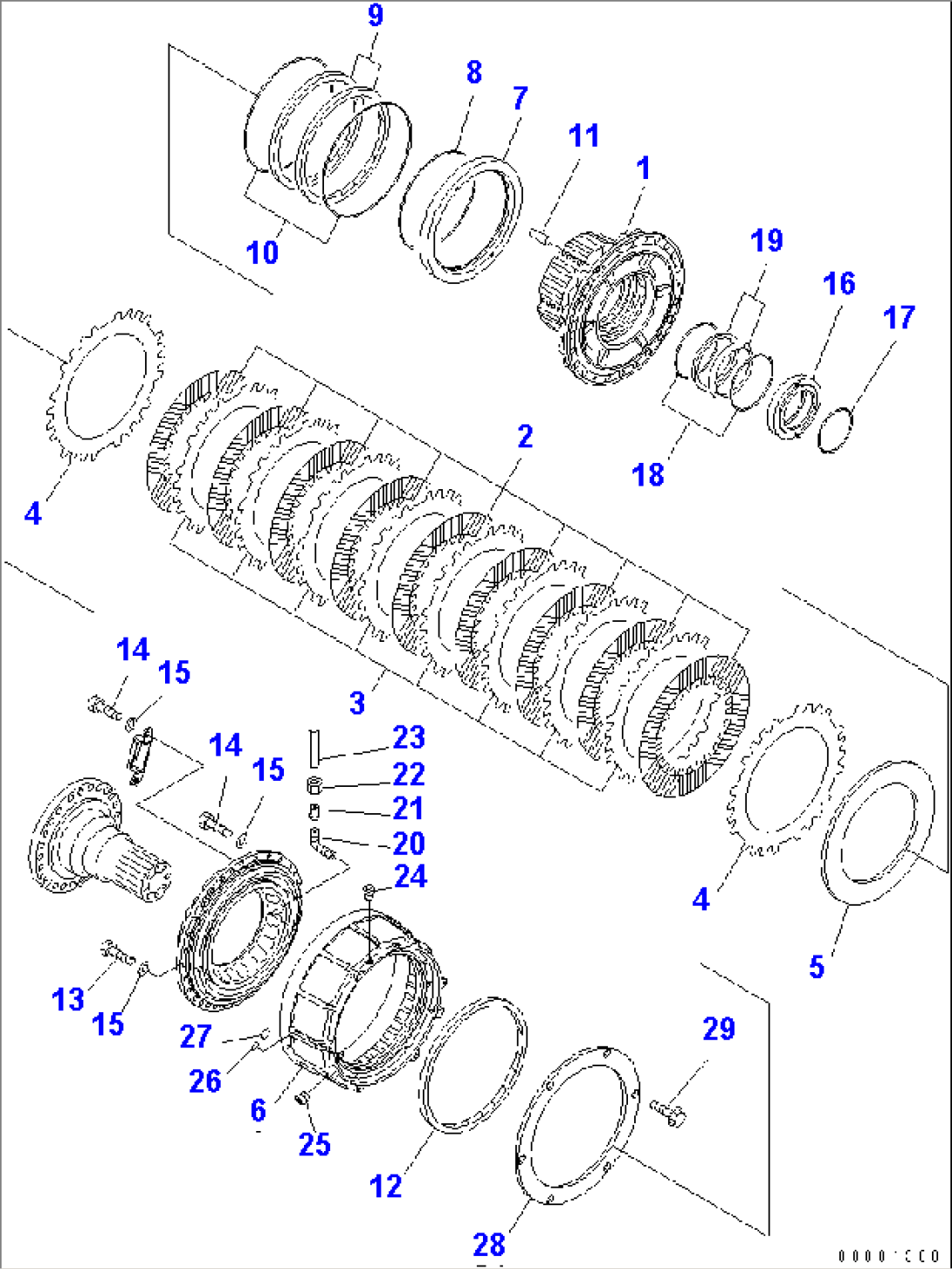

CENTER AXLE (HUB) (-40ßC SPEC.)
Komatsu HM350-1 S/N 1001-UP (-40CENT. SPEC.) · POWER TRAIN
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56C-23-19002 | CENTER AXLE ASS'Y,(-40ßC) | 1001- | ||
| 56C-23-19001 | AXLE ASS'Y,(-40ßC) | (1079-1110) | ||
| 56C-23-19000 | CENTER AXLE ASS'Y,(-40ßC) | (1001-1078) | ||
| 56C-23-12902 | FINAL DRIVE ASS'Y,(-40ßC) | 1001- | ||
| 56C-23-12901 | C.FINAL & BRAKE A.,(-40ßC) | (1079-1110) | ||
| 56C-23-12900 | FINAL DRIVE ASS'Y,(-40ßC) | (1001-1078) | ||
| 1 | 56C-23-12711 | HUB | 1001- | |
| 1 | 56C-23-12710 | HUB | (1001-1088) | |
| 2 | 425-33-11510 | DISC | 1001- | |
| 3 | 566-33-41230 | PLATE | 1001- | |
| 4 | 566-33-41261 | DAMPER | 1001- | |
| 5 | 426-33-21280 | PLATE | 1001- | |
| 6 | 56C-33-11213 | GEAR | 1118- | |
| 6 | 56C-33-11212 | GEAR | 1001-1117 | |
| 6 | 56C-33-11211 | GEAR | (1001-1110) | |
| 7 | 56B-33-11362 | RETAINER | 1001- | |
| 7 | 56B-33-11361 | RETAINER | (1001-1110) | |
| 8 | 07000-55350 | O-RING | 1001- | |
| 9 | 567-33-41421 | RING (K1)(K2) | 1001- | |
| 9 | 287-33-11910 | RING | (1001-) | |
| 10 | 180-27-11620 | O-RING (K1)(K3) | 1001- | |
| 11 | 04020-00820 | PIN,DOWEL | 1001- | |
| 12 | 56C-23-13460 | SEAL | 1001- | |
| 12 | 41E-33-11660 | SEAL | (1001-1110) | |
| 13 | 01010-61445 | BOLT | 1001- | |
| 14 | 01010-61450 | BOLT | 1001- | |
| 15 | 01643-31445 | WASHER | 1001- | |
| 16 | 56B-33-11331 | RETAINER | 1001- | |
| 17 | 07000-55145 | O-RING | 1001- | |
| 56B-33-00010 | FLOATING SEAL ASS'Y | 1001- | ||
| 20 | 07834-00613 | ELBOW | 1001- | |
| 21 | 07831-00612 | SLEEVE | 1001- | |
| 22 | 07832-00614 | NUT | 1001- | |
| 23 | 07822-00606 | TUBE | 1001- | |
| 24 | 07043-70108 | PLUG | 1001- | |
| 25 | 07043-70211 | PLUG | 1001- | |
| 26 | 07000-52016 | O-RING | 1001- | |
| 27 | 07000-52012 | O-RING | 1001- | |
| 28 | 56B-33-11491 | COVER | 1001- | |
| 29 | 01435-01020 | BOLT | 1001- | |
| K1 | 567-33-00013 | FLOATING SEAL A. | 1001- | |
| K2 | 567-33-00023 | SEAL RING ASS'Y | 1001- | |
| K2 | 567-33-41421 | RING,SEAL | 1001- | |
| K3 | 180-27-00100 | O-RING ASS'Y | 1001- | |
| K3 | 180-27-11620 | O-RING | 1001- |
