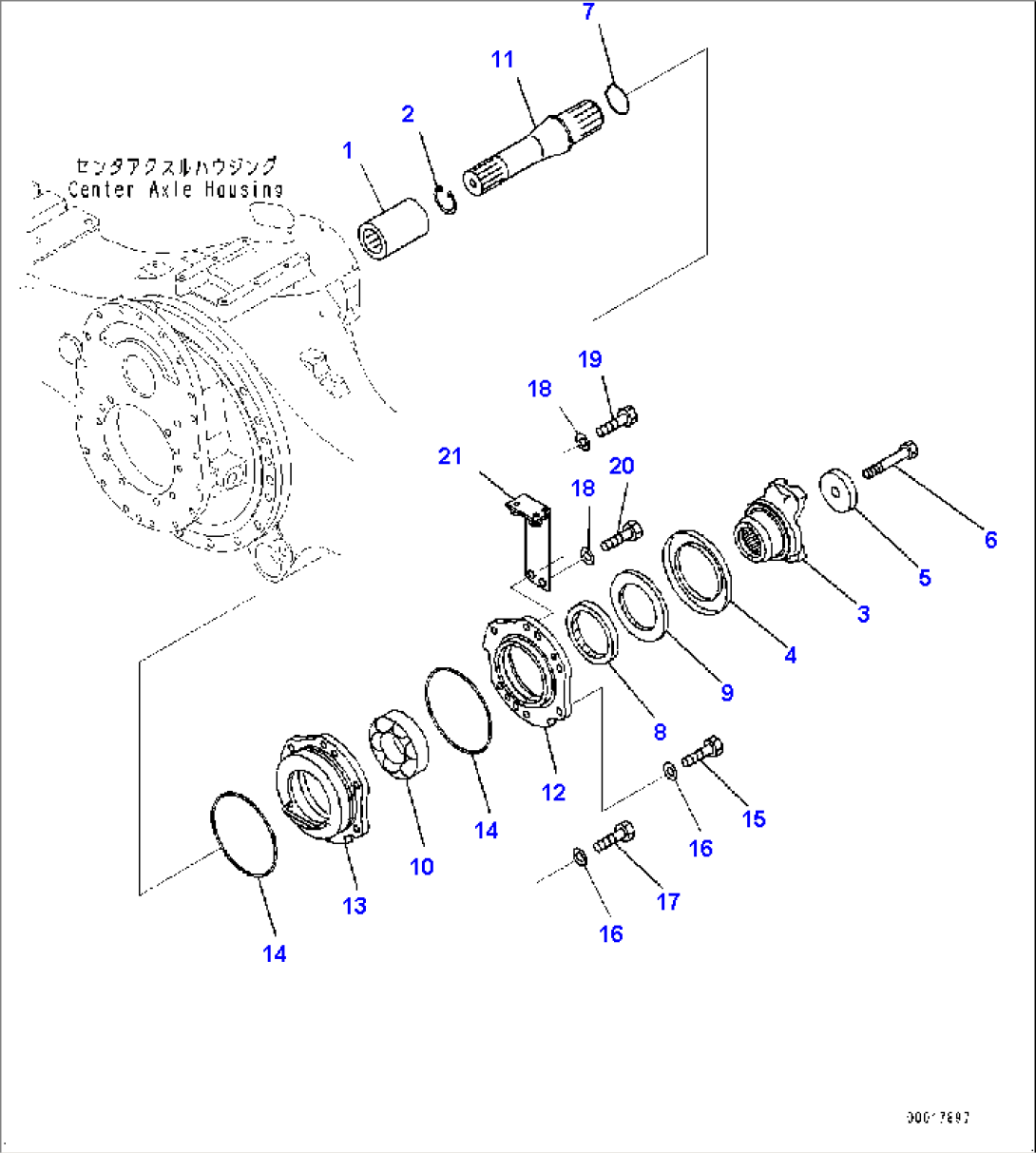

Center Axle, Output Shaft (#2785-)

Komatsu HM300-2 S/N 2785-UP · POWER TRANSMITTING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-23-20006Axle Assembly, Center2909-
56D-23-20005Axle Assembly2847-2908
56D-23-20004Axle Assembly2785-2846
56D-23-21001Differential Assembly2785-
156D-23-16660Coupling2785-
204065-04718Ring, Snap2785-
356D-23-16421Coupling2785-
4714-07-14120Deflector2785-
5423-22-21240Washer2785-
601011-62020Bolt2785-
707000-15050O-ring2785-
807012-50090Seal, Oil2785-
956B-22-11760Seal2785-
1006340-06312Bearing2785-
1156D-23-16670Shaft2785-
1256D-23-16691Cover2785-
1356D-23-16681Cage2785-
1407000-15160O-ring2785-
1501010-61250Bolt2785-
1601643-51232Washer2785-
1701010-61230Bolt2785-
1801643-51232Washer2785-
1901010-61255Bolt2785-
2001010-61235Bolt2785-
2156D-23-22630Bracket2785-
