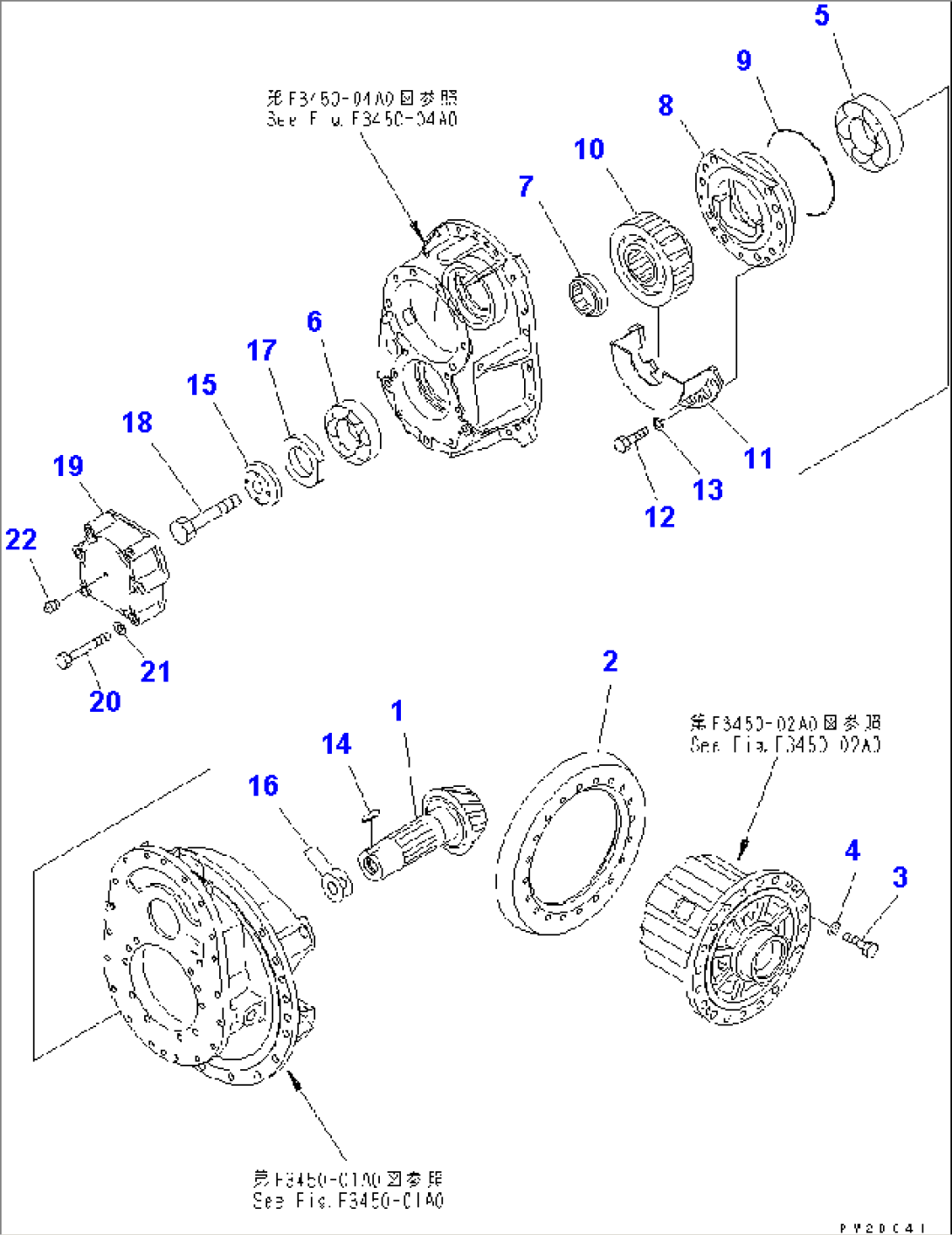

CENTER AXLE (PINION AND CAGE)
Komatsu HM300-1 S/N 1001-UP · TORQUE CONVERTER AND TRANSMISSION
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56D-23-11001 | .DIFFERENTIAL ASS'Y,CENTER | 1001- | ||
| 56D-23-11300 | ..PINION ASS'Y | 1001- | ||
| 3 | 01010-61440 | ..BOLT | 1001- | |
| 4 | 01643-31445 | ..WASHER | 1001- | |
| 5 | 421-23-31820 | ..BEARING | 1001- | |
| 6 | 56D-23-16460 | ..BEARING | 1001- | |
| 7 | 56D-23-16900 | ..SPACER,A | 1001- | |
| 56D-23-16910 | ..SPACER,B | 1001- | ||
| 56D-23-16920 | ..SPACER,C | 1001- | ||
| 56D-23-16930 | ..SPACER,D | 1001- | ||
| 56D-23-16940 | ..SPACER,E | 1001- | ||
| 56D-23-16950 | ..SPACER,F | 1001- | ||
| 56D-23-16960 | ..SPACER,G | 1001- | ||
| 56D-23-16970 | ..SPACER,H | 1001- | ||
| 56D-23-16980 | ..SPACER,I | 1001- | ||
| 56D-23-16990 | ..SPACER,J | 1001- | ||
| 8 | 56D-23-11351 | ..CAGE | 1001- | |
| 9 | 07000-15175 | ..O-RING | 1001- | |
| 10 | 56D-23-16622 | ..GEAR | 1001- | |
| 11 | 56D-23-16592 | ..COVER | 1001- | |
| 12 | 01010-61230 | ..BOLT | 1001- | |
| 13 | 01643-51232 | ..WASHER | 1001- | |
| 14 | 04000-00715 | ..KEY | 1001- | |
| 15 | 56B-23-16840 | ..HOLDER | 1001- | |
| 16 | 56B-23-16710 | ..SHIMÃÂ, 0.15MM | 1001- | |
| 56B-23-16720 | ..SHIMÃÂ, 0.2MM | 1001- | ||
| 56B-23-16730 | ..SHIMÃÂ, 0.5MM | 1001- | ||
| 56B-23-16741 | ..SHIMÃÂ, 0.18MM | 1016- | ||
| 56B-23-16740 | ..SHIMÃÂ, 0.18MM | 1001-1015 | ||
| 17 | 56B-23-16860 | ..HOLDER | 1001- | |
| 18 | 01051-62420 | ..BOLT | 1001- | |
| 19 | 56D-23-16870 | ..COVER | 1001- | |
| 20 | 01010-61290 | ..BOLT | 1001- | |
| 21 | 01643-51232 | ..WASHER | 1001- | |
| 22 | 07042-70108 | ..PLUG | 1001- |
