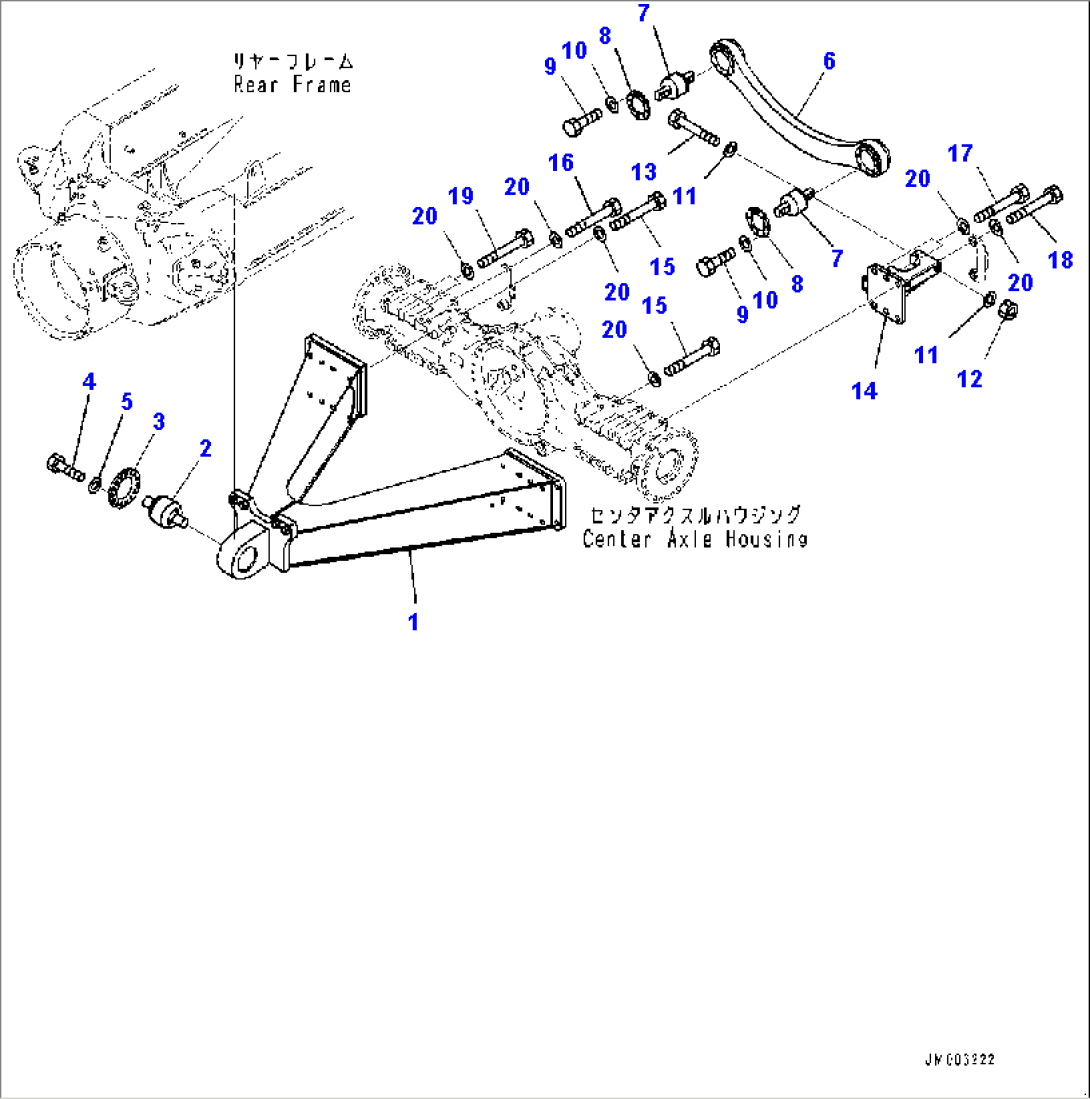

Center Axle, Support (#10001-)

Komatsu HM400-5 S/N 10001-UP · POWER TRANSMITTING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-50-3A211Arm10001-
256B-50-22330Bearing10001-
356B-50-32810Plate10001-
401010-81440Bolt10001-
501643-31445Washer, Flat10001-
656B-50-12261Rod10001-
756B-50-12341Bushing10001-
856B-50-12240Plate10001-
901010-81025Bolt10001-
1001643-31032Washer10001-
1101643-32460Washer10001-
1201580-12419Nut10001-
13419-09-11130Bolt10001-
1456C-50-22231Bracket10001-
1556B-50-32230Bolt10001-
1656B-50-32240Bolt10001-
17419-09-11180Bolt10001-
1856B-50-12410Bolt10001-
1956C-50-12420Bolt10001-
2001643-32460Washer10001-
