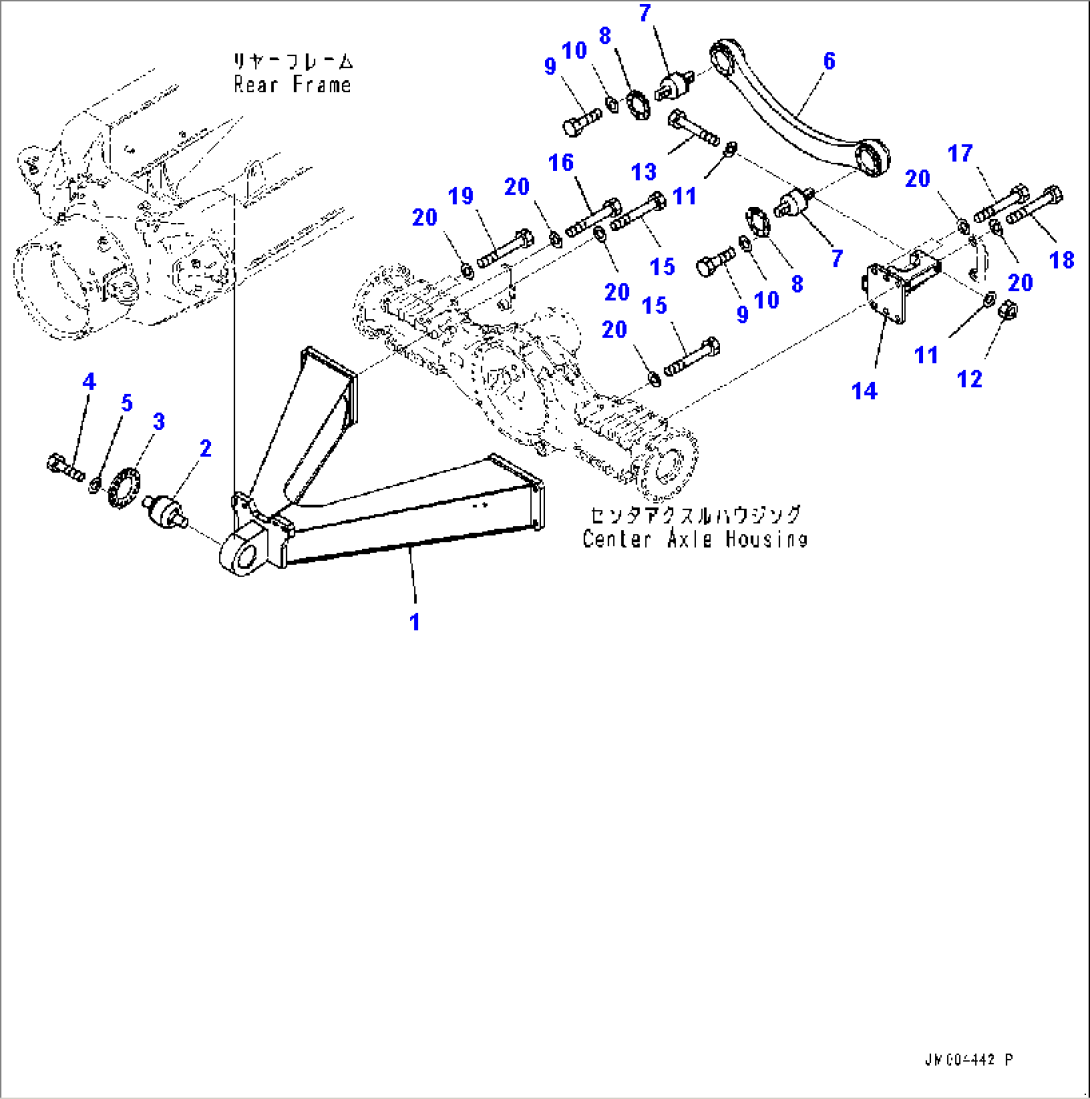

Center Axle, Support (#5129-)

Komatsu HM400-3M0 S/N 5129-UP (-40°C SPEC.) · POWER TRANSMITTING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-50-3A211Arm5129-
256B-50-22330Bearing5129-
356B-50-32810Plate5129-
401010-81440Bolt5129-
501643-31445Washer, Flat5129-
656B-50-12261Rod5129-
756B-50-12341Bushing5129-
856B-50-12240Plate5129-
901010-81025Bolt5129-
1001643-31032Washer5129-
1101643-32460Washer5129-
1201580-12419Nut5129-
13419-09-11130Bolt5129-
1456C-50-22231Bracket5129-
1556B-50-32230Bolt5129-
1656B-50-32240Bolt5129-
17419-09-11180Bolt5129-
1856B-50-12410Bolt5129-
1956C-50-12420Bolt5129-
2001643-32460Washer5129-
