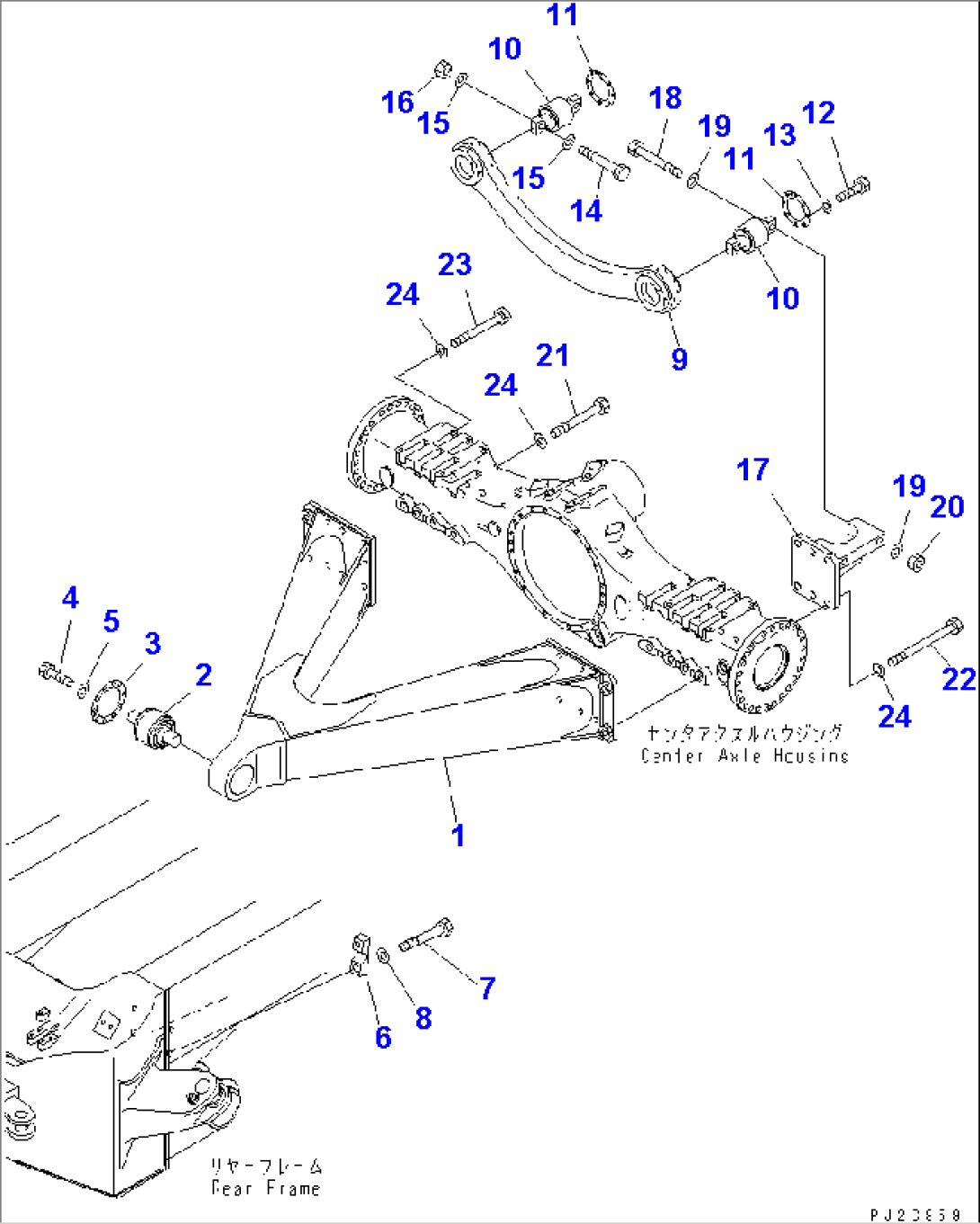

CENTER AXLE SUPPORT

Komatsu HM350-1 S/N 1001-UP · TORQUE CONVERTER AND TRANSMISSION

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156C-50-12110ARM1001-
256B-50-12330BEARING1001-
356B-50-12141PLATE1001-
401010-81230BOLT1001-
501643-31232WASHER1001-
656B-50-12150PLATE1001-
701010-82475BOLT1001-
801643-32460WASHER1001-
956B-50-12261PLATE1001-
1056B-50-12340BEARING1001-
1156B-50-12240PLATE1001-
1201010-81025BOLT1001-
1301643-31032WASHER1001-
14419-09-11130BOLT1001-
1501643-32460WASHER1001-
1601580-12419NUT1001-
1756B-50-12232BRACKET1001-
18419-09-11130BOLT1001-
1901643-32460WASHER1001-
2001580-12419NUT1001-
21421-975-1130BOLT1001-
2256C-50-12310BOLT1001-
2356C-50-12420BOLT1001-
2401643-32460WASHER1001-
