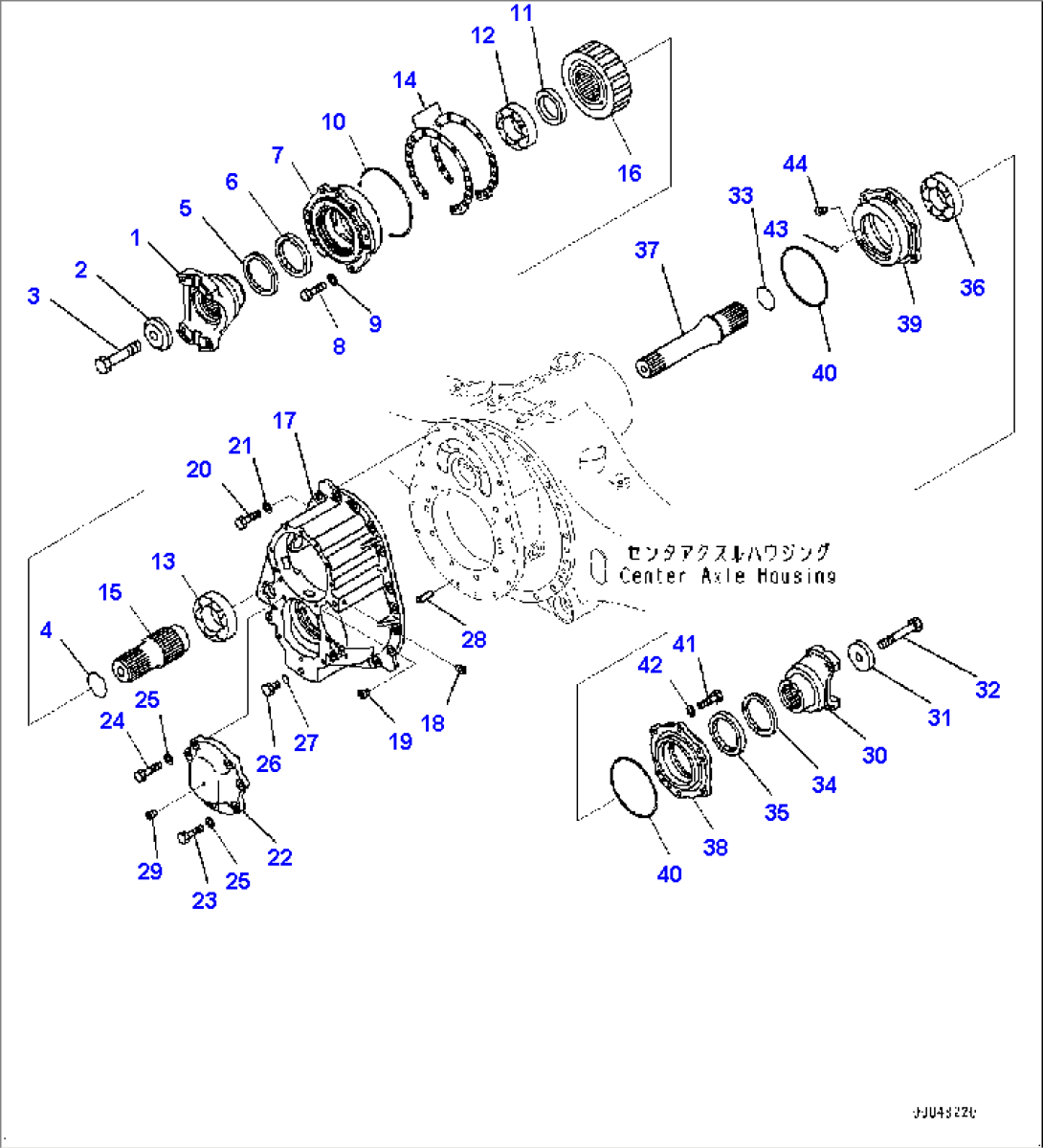

Center Axle, Transfer (#2633-)
Komatsu HM400-2 S/N 2848-UP (FOR KAL) · POWER TRANSMITTING SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56B-23-20006 | Axle Assembly, Center | 2637- | ||
| 56B-23-20005 | Axle Assembly, Center | 2633-2636 | ||
| 56B-23-11004 | Differential Assembly | 2633- | ||
| 1 | 56B-23-16411 | Coupling | 2633- | |
| 2 | 425-22-11240 | Holder | 2633- | |
| 3 | 01051-62420 | Bolt | 2633- | |
| 4 | 07000-15060 | O-ring | 2633- | |
| 5 | 56B-23-11760 | Seal | 2633- | |
| 6 | 07012-50095 | Seal, Oil | 2633- | |
| 7 | 56B-23-16652 | Cage | 2633- | |
| 8 | 01010-61240 | Bolt | 2858- | |
| 8 | 01010-61240 | Bolt | 2633-2857 | |
| 9 | 01643-31232 | Washer | 2858- | |
| 9 | 01643-31232 | Washer | 2633-2857 | |
| 10 | 07000-15190 | O-ring | 2633- | |
| 11 | 56B-23-16830 | Spacer | 2633- | |
| 12 | 56B-23-16430 | Bearing | 2633- | |
| 13 | 425-20-15720 | Bearing | 2633- | |
| 14 | 56B-23-16461 | Shim, T=0.15mm | 2633- | |
| 14 | 56B-23-16471 | Shim, T=0.20mm | 2633- | |
| 14 | 56B-23-16481 | Shim, T=0.30mm | 2633- | |
| 14 | 56B-23-16491 | Shim, T=0.80mm | 2633- | |
| 15 | 56B-23-16540 | Shaft | 2633- | |
| 16 | 56B-23-16611 | Gear | 2633- | |
| 17 | 56B-23-16633 | Case | 2633- | |
| 18 | 07043-70211 | Plug | 2633- | |
| 19 | 07043-70312 | Plug | 2633- | |
| 20 | 01010-61240 | Bolt | 2633- | |
| 21 | 01643-51232 | Washer | 2968- | |
| 21 | 01643-31232 | Washer | 2633-2967 | |
| 22 | 56B-23-16871 | Cover | 2633- | |
| 23 | 01010-61250 | Bolt | 2633- | |
| 24 | 01010-61240 | Bolt | 2633- | |
| 25 | 01643-31232 | Washer | 2633- | |
| 26 | 07040-11409 | Plug | 2633- | |
| 27 | 07002-11423 | O-ring | 2633- | |
| 28 | 04020-01228 | Pin, Dowel | 2633- | |
| 29 | 07042-70108 | Plug | 2633- | |
| 30 | 56B-23-16421 | Coupling | 2633- | |
| 31 | 423-22-21240 | Washer | 2633- | |
| 32 | 01011-62020 | Bolt | 2633- | |
| 33 | 07000-15055 | O-ring | 2633- | |
| 34 | 56B-23-11760 | Seal | 2633- | |
| 35 | 07012-50095 | Seal, Oil | 2633- | |
| 36 | 06340-06313 | Bearing, Ball | 2633- | |
| 37 | 56B-23-16570 | Shaft | 2633- | |
| 38 | 56B-23-16691 | Cover | 2633- | |
| 39 | 56B-23-16680 | Cage | 2633- | |
| 40 | 07000-15170 | O-ring | 2633- | |
| 41 | 01010-61250 | Bolt | 2633- | |
| 42 | 01643-31232 | Washer | 2633- | |
| 43 | 07000-12012 | O-ring | 2633- | |
| 44 | 07043-70108 | Plug, Taper | 2633- |
