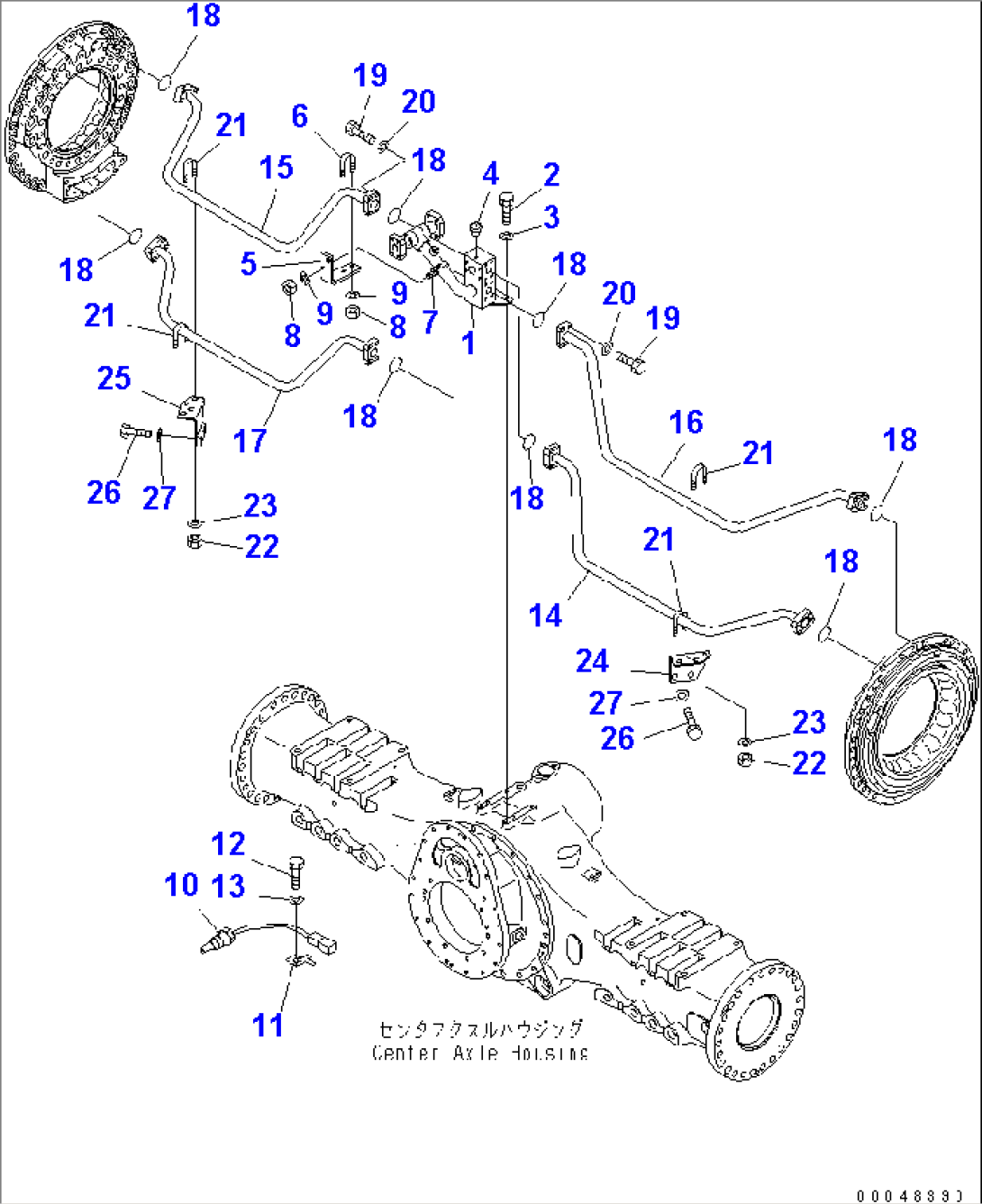

CENTER BRAKE COOLING(#2001-)

Komatsu HM400-2 S/N 2001-2632 (ECOT3) (FOR EU) · POWER TRAIN

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-61-12562BLOCK2001-
201010-81020BOLT2001-
301643-31032WASHER2001-
407042-20108PLUG2001-
556B-61-13531PLATE2001-
607283-32738CLIP2001-
707283-33442CLIP2001-
801597-01009NUT2001-
901643-31032WASHER2001-
107861-93-3320SENSOR2001-
1108193-21012CLIP2001-
1201010-81020BOLT2001-
1301643-31032WASHER2001-
1456B-61-12573TUBE2001-
1556B-61-12584TUBE2001-
1656B-61-12613TUBE2001-
1756B-61-12624TUBE2001-
1807000-F3032O-RING2001-
1907372-21040BOLT2001-
2001643-51032WASHER2001-
2107283-32738CLIP2001-
2201597-01009NUT2001-
2301643-31032WASHER2001-
2456B-61-12683BRACKET2001-
2556B-61-12693BRACKET2001-
2601010-81035BOLT2001-
2701643-31032WASHER2001-
