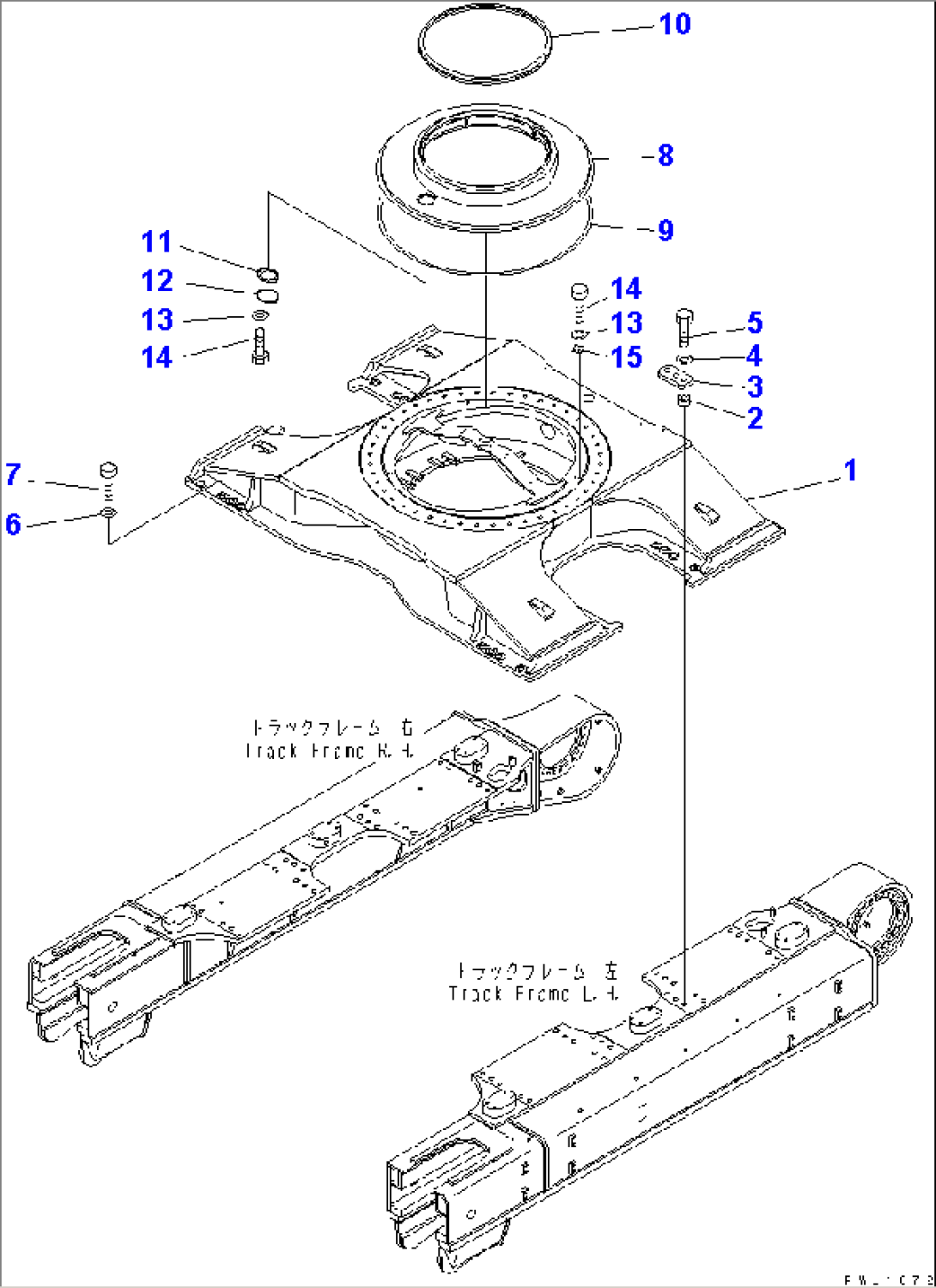

CENTER FRAME (WITH UNDER COVER)(#11064-)
Komatsu PC600LC-6A S/N 10001-UP (-50CENT. SPEC.) (FOR CANADA) · UNDER CARRIAGE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 21M-30-11120 | FRAME | 11064- | |
| 2 | 209-30-11330 | SPACER | 11064- | |
| 3 | 21M-30-12170 | PLATE | 11064- | |
| 4 | 01643-33690 | WASHER | 11064- | |
| 5 | 01011-83630 | BOLT | 11064- | |
| 6 | 01643-33380 | WASHER | 11064- | |
| 7 | 15A-78-11270 | BOLT | 11064- | |
| 8 | 21M-30-15210 | COVER | 11064- | |
| 9 | 21M-30-15220 | SEAL | 11064- | |
| 10 | 21M-30-15230 | SEAL | 11064- | |
| 11 | 205-30-71191 | GASKET | 11064- | |
| 12 | 205-30-71181 | COVER | 11064- | |
| 13 | 01643-31232 | WASHER | 11064- | |
| 14 | 01010-81225 | BOLT | 11064- | |
| 15 | 21M-30-13130 | BRACKET | 11064- |
