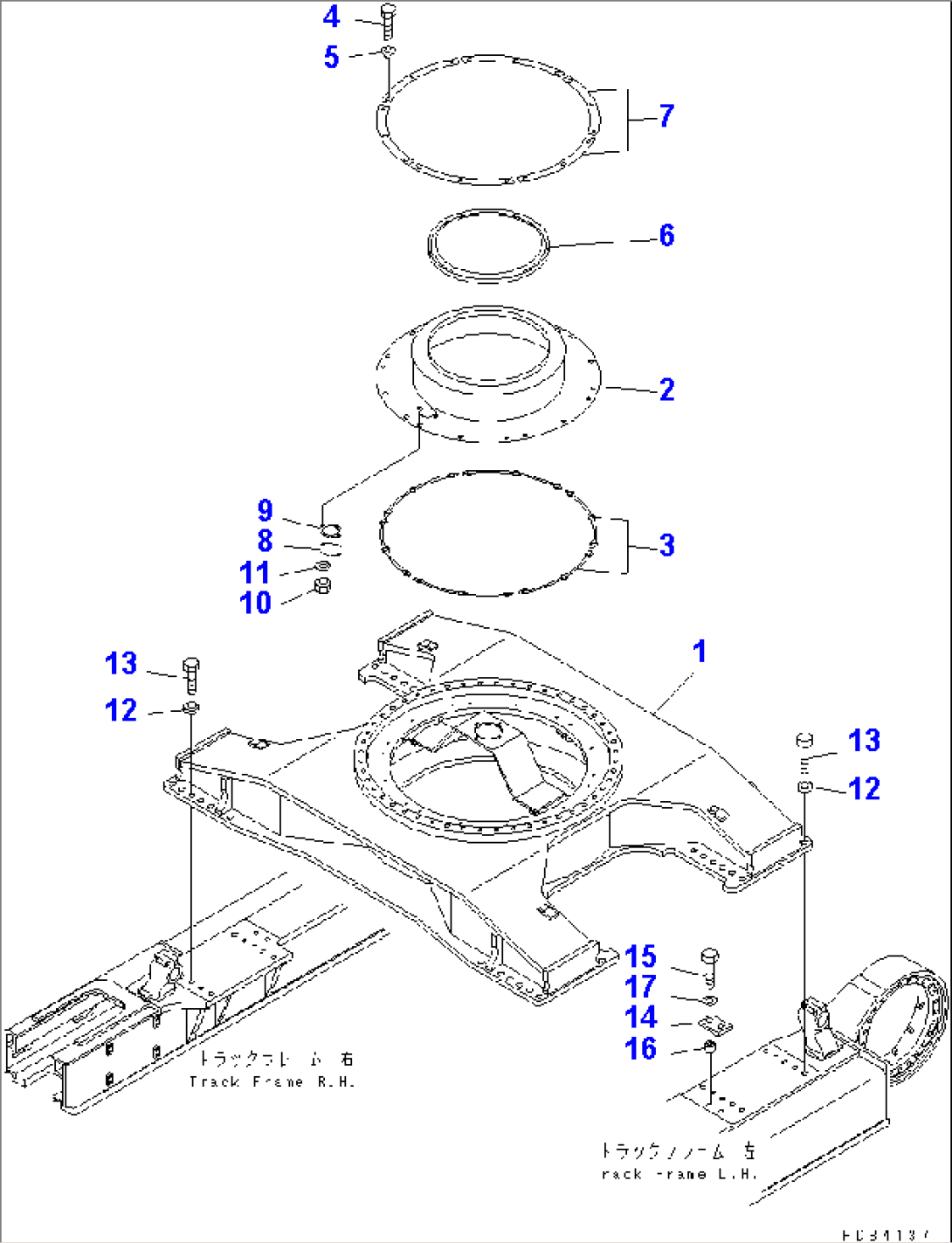

CENTER FRAME (WITH UNDER COVER)(#30001-30999)

Komatsu PC800-6 S/N 30001-UP · UNDER CARRIAGE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-30-71512FRAME30195-30999
209-30-71511FRAME30175-30194
209-30-71510FRAME30001-30174
2209-30-71211COVER30001-30999
3209-30-71230SEAL30001-30999
401010-81240BOLT30175-30999
01010-51240BOLT30001-30174
5198-03-18740COLLAR30001-30999
6209-30-71240SEAL30001-30999
7209-30-71220PLATE30001-30999
8205-30-71181COVER30001-@
9205-30-71191GASKET30001-@
1001580-11008NUT30001-@
1101643-31032WASHER30001-@
12209-30-61120SPACER30001-@
13209-09-51110BOLT30001-@
14209-30-71120PLATE30001-@
15209-09-51110BOLT30001-@
16209-30-11330SPACER30001-@
1701643-33690WASHER30001-@
