COMPRESSOR AND CONDENSER RELATED PARTS

Komatsu D375A-1 S/N 15001-UP · GUARD

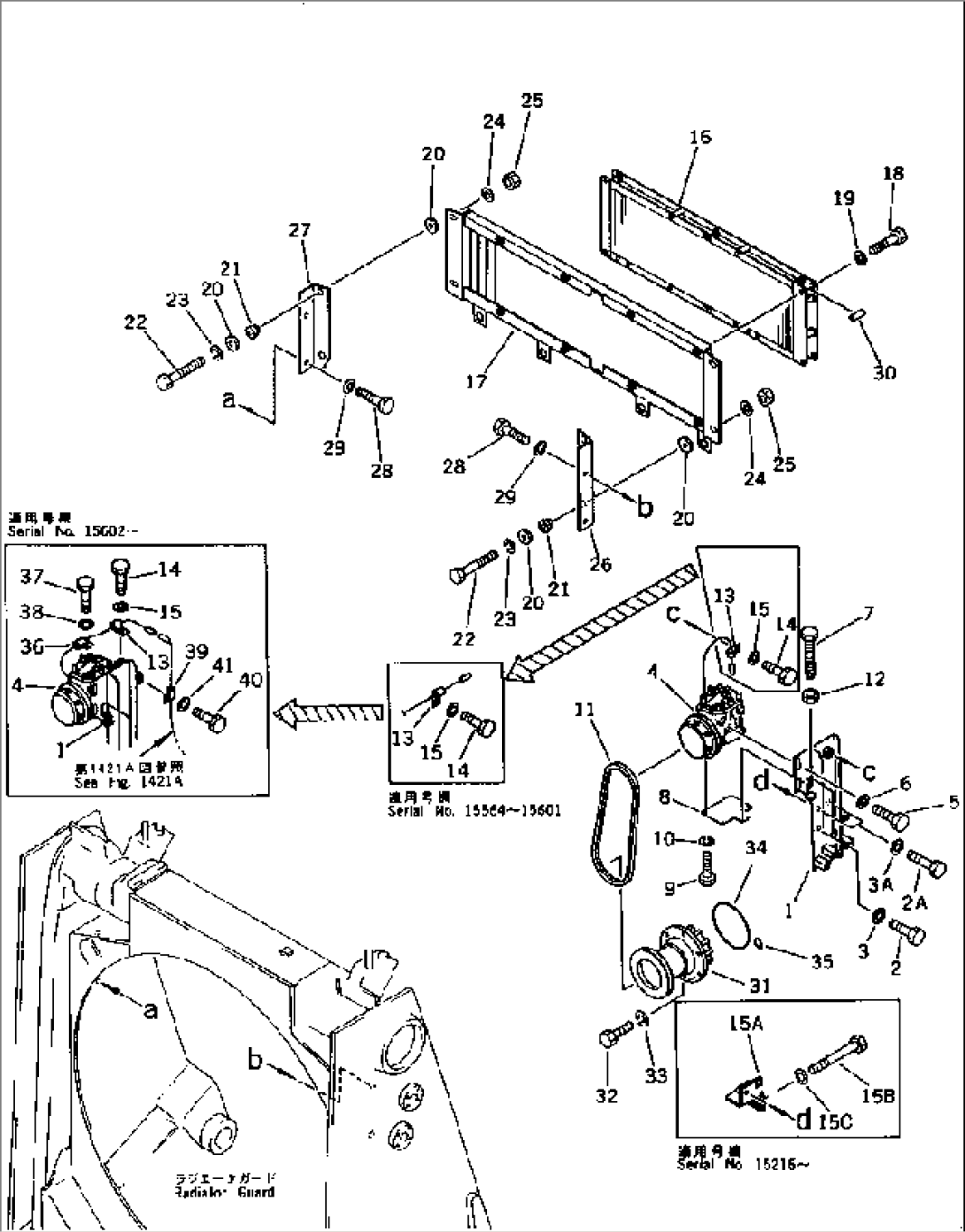

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1195-Z11-5142BRACKET15476-
1195-Z11-5141BRACKET15216-15475
1195-Z11-5140BRACKET15001-15215
201010-51030BOLT15476-
201010-51030BOLT15001-15475
2A01010-51235BOLT15476-
301643-31032WASHER15476-
301643-31032WASHER15001-15475
3A01643-31232WASHER15564-
3A01643-31032WASHER15476-15563
4195-Z11-5301COMPRESSOR ASS'Y15001-
501010-50825BOLT15001-
601643-30823WASHER15001-
701016-31290BOLT15001-
8195-Z11-5150PLATE15001-
901010-50835BOLT15001-
1001602-20825WASHER,SPRING15001-
1104120-21748V-BELT15001-
1201580-11210NUT15001-
1308036-30614CLIP15001-
1401010-51020BOLT15001-
1501643-31032WASHER15001-
15A195-Z11-7651BRACKET15476-
15A195-Z11-7650BRACKET15216-15475
15B01010-51285BOLT15216-
15C01643-31232WASHER15216-
16195-Z11-5200CONDENSER ASS'Y15001-
17195-Z11-5110BRACKET15001-
1801010-51070BOLT15001-
1901643-31032WASHER15001-
20178-60-12250COLLAR15001-
21195-03-41380CUSHION15001-
2201010-51060BOLT15001-
2301602-21030WASHER,SPRING15001-
2401643-31032WASHER15001-
2501580-11008NUT15001-
26195-Z11-5120BRACKET,L.H.15001-
27195-Z11-5130BRACKET,R.H.15001-
2801010-51225BOLT15001-
2901643-31232WASHER15001-
30195-Z11-6320SPACER15001-
G-16162-8X-4200DRIVE GROUP15001-
316162-23-3200DRIVE ASS'Y15001-
3201010-50825BOLT15001-
3301602-00825WASHER,SPRING15001-
3407000-02110O-RING15001-
3507000-01009O-RING15001-
3608036-30610CLIP15602-
3701010-50816BOLT15602-
3801643-30823WASHER15602-
3921T-38-12270CLIP15602-
4001010-51020BOLT15602-
4101643-31032WASHER15602-
