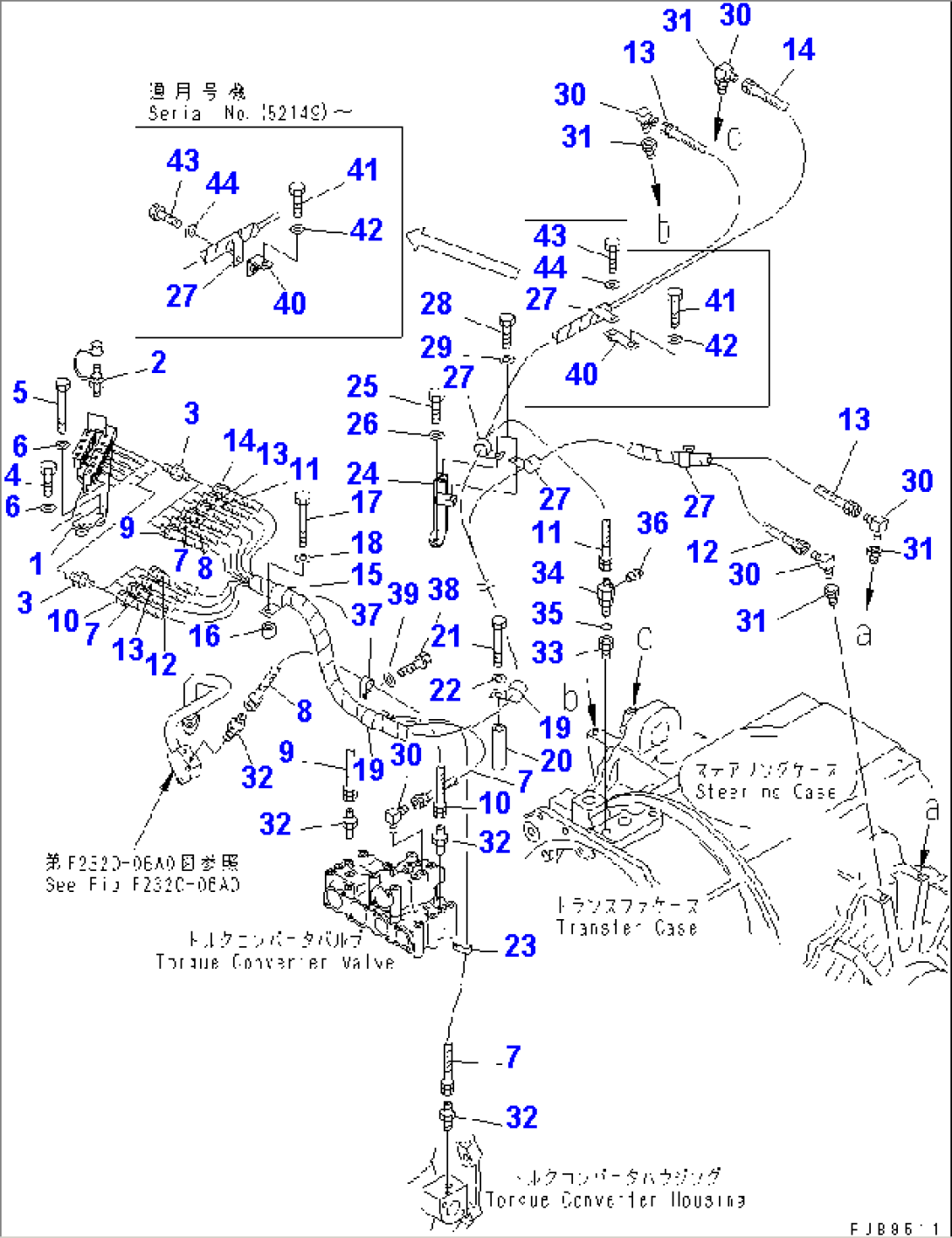

CONCENTRATED PIPING (VARIABLE POSITION LEVER)(#17501-)

Komatsu D375A-3A-01 S/N 17001-UP · POWER TRAIN AND FINAL DRIVE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1195-49-36411BLOCK17001-
2195-49-36120NIPPLE17001-
3203-62-21740NIPPLE17001-
401010-81245BOLT17001-
501011-81220BOLT17001-
601643-31232WASHER17001-
195-49-36421HOSE ASS'Y17001-
717A-49-17151HOSEÂÂ, 1450MM17001-
817A-49-17510HOSEÂÂ, 1300MM17001-
9195-49-36431HOSEÂÂ, 800MM17001-
1017A-49-17521HOSE17001-
11195-49-36450HOSE17001-
12195-49-36460HOSEÂÂ, 2400MM17001-
13195-49-36470HOSEÂÂ, 2500MM17001-
14195-49-36480HOSEÂÂ, 2600MM17001-
15113-899-7950CLIP17001-
16195-33-11220SPACER17001-
1701011-81225BOLT17001-
1801643-31232WASHER17001-
1908036-03014CLIP17001-
20195-01-16261COLLAR17501-
2101011-81020BOLT17501-
2201643-31032WASHER17501-
2308036-01014CLIP17001-
2417M-43-21151BRACKET17001-
2501010-81040BOLT17001-
2601643-31032WASHER17001-
2708036-01814CLIP17001-
2801010-81020BOLT17001-
2901643-31032WASHER17001-
30202-62-21430ELBOW17501-
3121T-38-11390BUSHING17001-
32203-62-21740NIPPLE17261-
33203-62-58860NIPPLE17261-
34195-49-36490UNION17261-
3507002-11423O-RING17261-
3607042-30108PLUG17501-
3708036-01014CLIP17501-
3801010-81025BOLT17501-
3901643-31032WASHER17501-
4017M-49-15260BRACKET(52149)-
198-61-44110PLATE17501-(52148)
4101010-81255BOLT17501-
4201643-31232WASHER17501-
4301010-81225BOLT17501-
4401643-31232WASHER17501-
