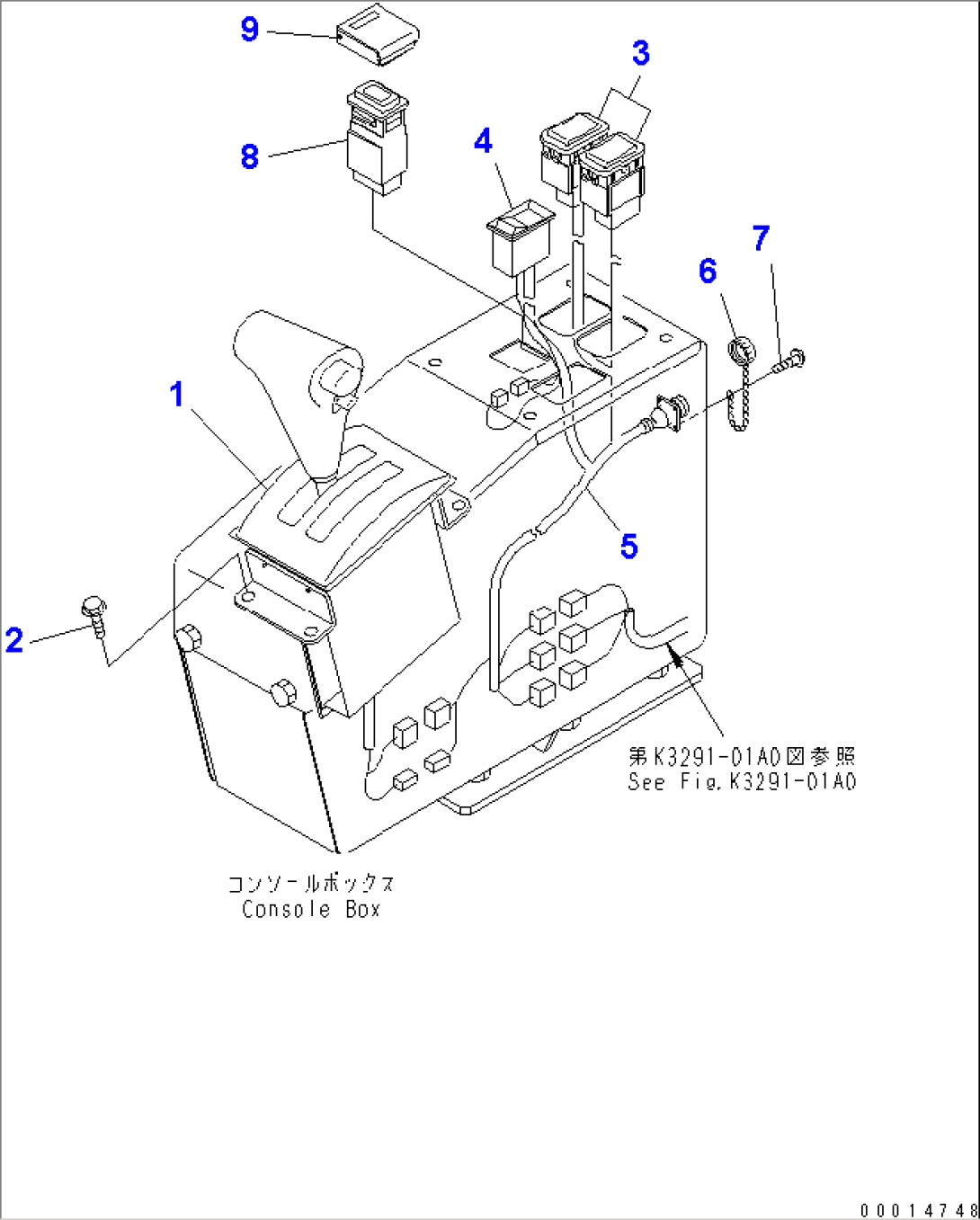

CONSOLE BOX (ELECTRICAL SYSTEM)

Komatsu HM300TN-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-06-16741LEVER ASS'Y,TRANSMISSION1001-
201435-00816BOLT1001-
3426-56-21490SWITCH,POWER WINDOW1001-
423W-05-15850SWITCH ASS'Y1001-
556D-80-12420WIRING HARNESS1001-
6562-43-15810CAP1001-
701220-40310SCREW1001-
8567-80-72820SWITCH1001-
922T-05-15751COVER1001-
