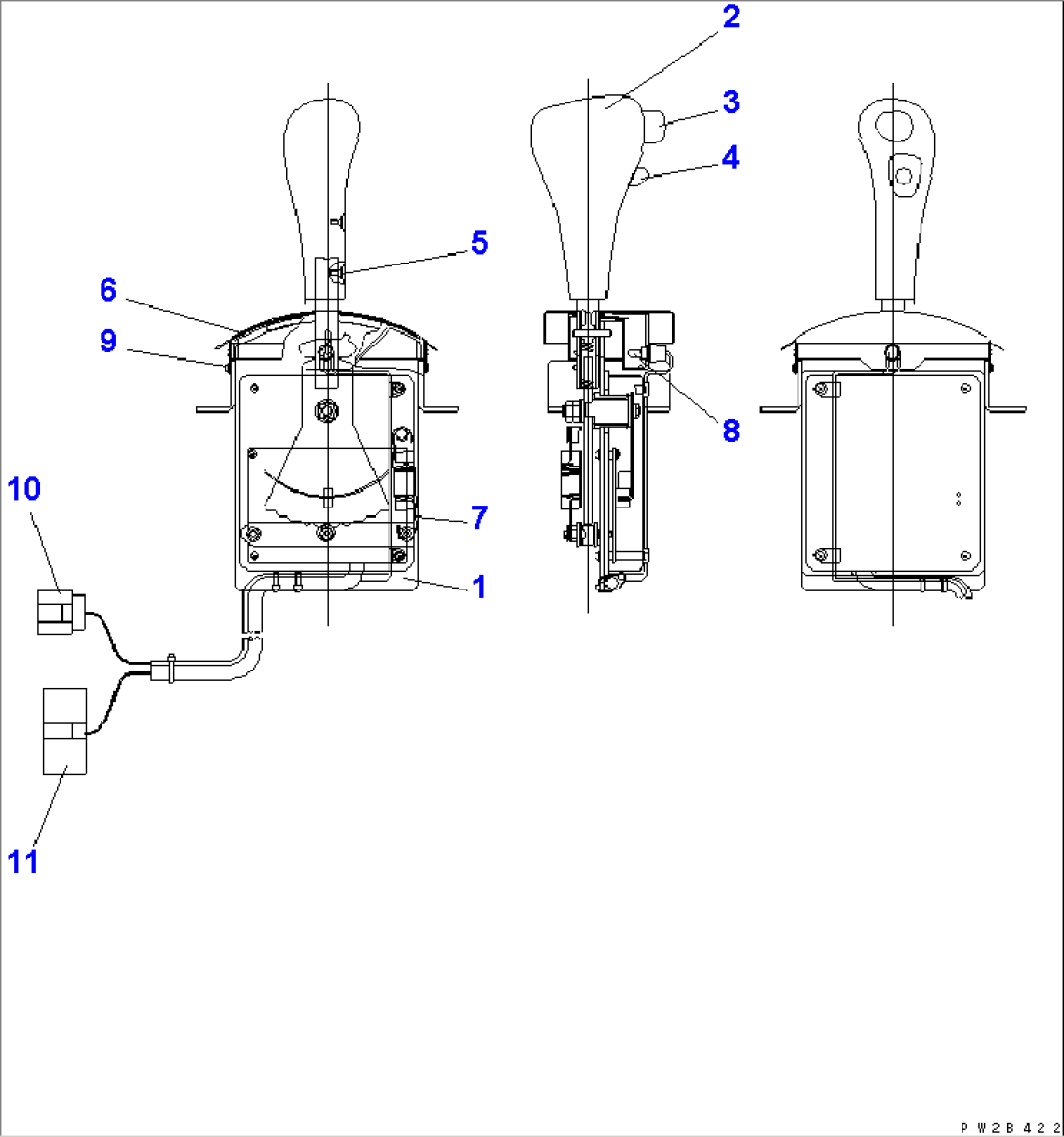

CONSOLE BOX (TRANSMISSION LEVER, INNER PARTS)

Komatsu HM300TN-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-06-16741LEVER ASS'Y,TRANSMISSION1001-
522T-05-11130SCREW1001-
6569-44-65630HOUSING1001-
7569-44-65640SPRING1001-
8569-44-65650BULB1001-
901023-60410SCREW1001-
1008192-22810CONNECTOR1001-
1108192-29813CONNECTOR1001-
