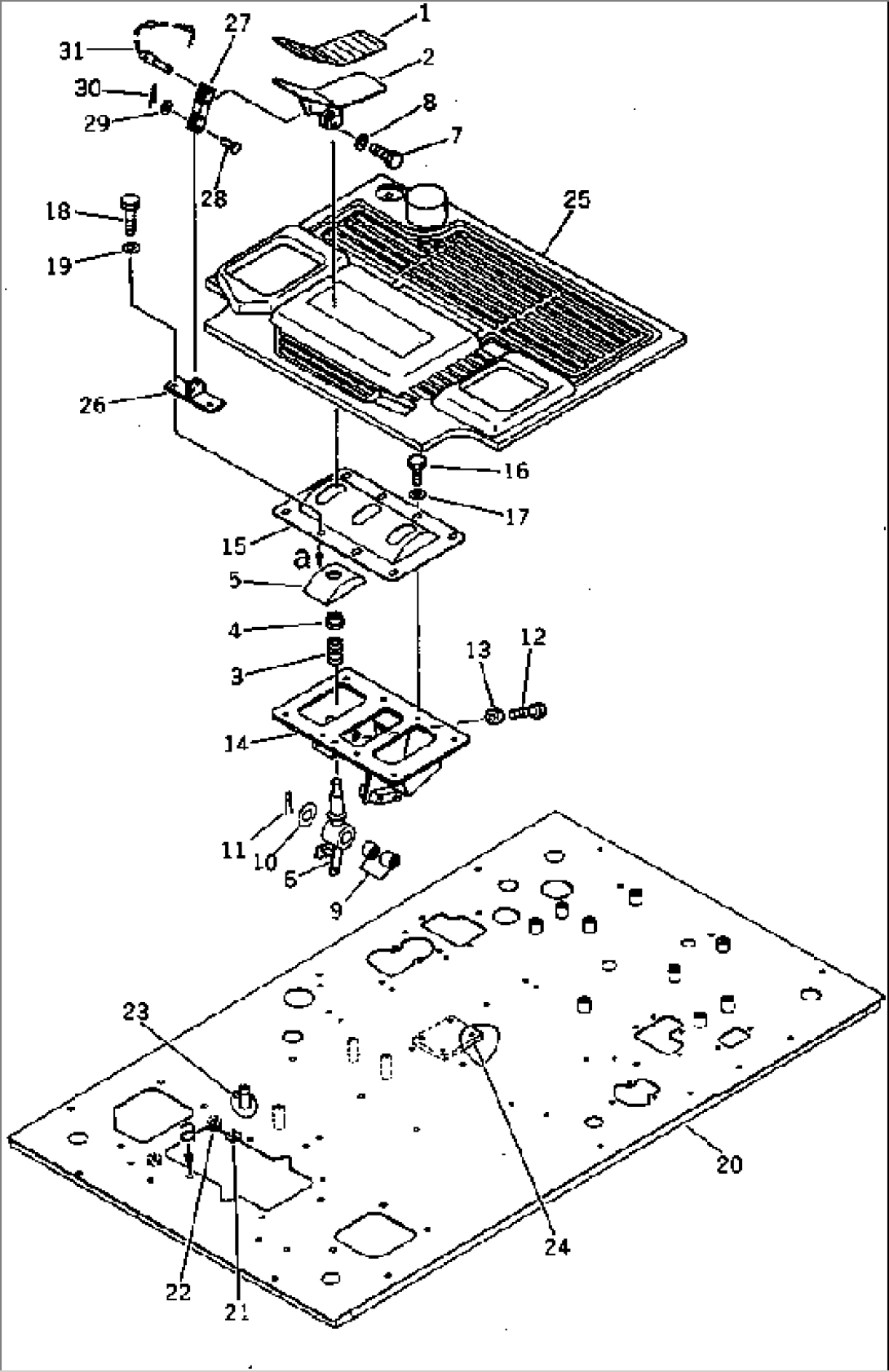

CONTROL PEDAL (FOR ADDITIONAL PIPING)

Komatsu PC400LC-3 S/N 11001-UP · OPTIONAL PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1205-970-7240SHEET11001-
2205-970-7231PEDAL11001-
309340-10130SPRING11001-
4203-43-41660SPACER11001-
520S-43-11230COVER11001-
6205-970-7251LEVER11001-
701010-50825BOLT11001-
801643-30823WASHER11001-
9195-61-34130BEARING11001-
1001640-02032WASHER11001-
1104050-15030PIN,COTTER11001-
1201016-51040BOLT11001-
1301580-11008NUT11001-
14205-970-7211BRACKET11001-
15205-970-7220COVER11001-
1601010-51235BOLT11001-
1701643-31232WASHER11001-
1801010-51016BOLT11001-
1901643-31032WASHER11001-
20207-970-3131FRAME11455-
207-970-3130FRAME11001-11454
2101572-21219SEAT11001-
2201580-01210NUT11001-
23205-970-7390SEAT11001-
24207-970-3390SEAT11001-
25205-970-7360MAT,FLOOR (FOR LONG LEVER CONTROL)11001-
205-970-7370MAT,FLOOR (FOR WRIST CONTROL)11001-
26207-970-3140BRACKET11001-
27207-970-3150YOKE11001-
2804205-10625PIN11001-
2901641-20608WASHER11001-
3004052-00633PIN,SNAP11001-
31207-970-3160CHAIN11001-
