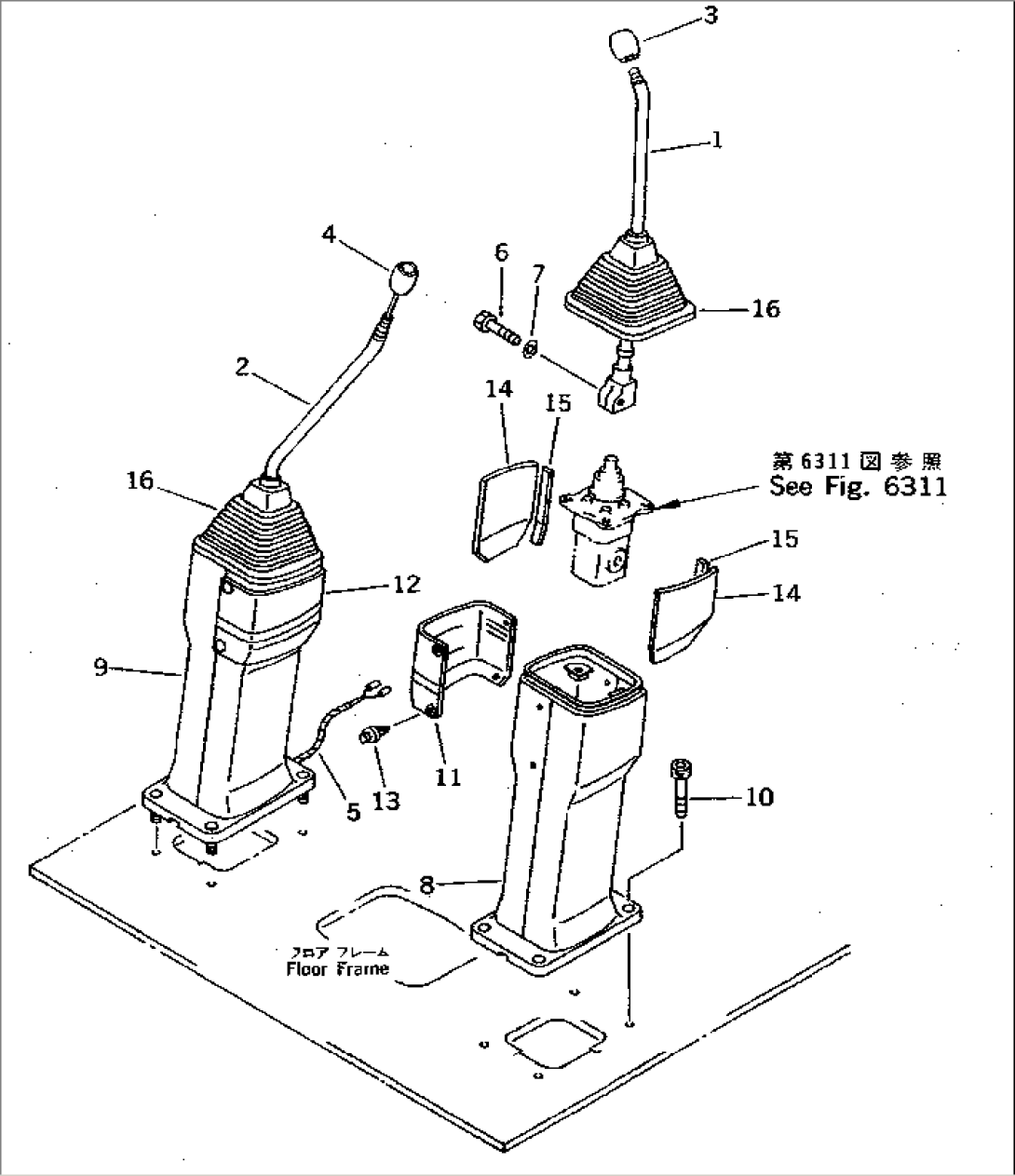

CONTROL STAND AND LEVER (FOR LONG LEVER CONTROL)

Komatsu PC400-5C S/N 20001-UP (CUSTOM SPEC.) · CONTROL SYSTEM AND REVOLVING FRAME

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
G-1207-43-X4130CONTROL GROUP20001-
120Y-43-15222LEVER,L.H.20001-
2203-43-56342LEVER,R.H.20001-
3203-43-41910KNOB20001-
420Y-06-15520SWITCH20001-
520Y-06-16590TUBE20001-
601010-51030BOLT20001-
701643-51032WASHER20001-
820Y-43-15370STAND,L.H.20001-
920Y-43-15380STAND,R.H.20001-
10203-43-56360BOLT20001-
11203-43-56510COVER,L.H.20001-
12203-43-56520COVER,R.H.20001-
13203-43-56590PLUG20001-
14203-43-56540MAT20001-
15203-43-56580MAT20001-
16203-43-51131BOOT20001-
