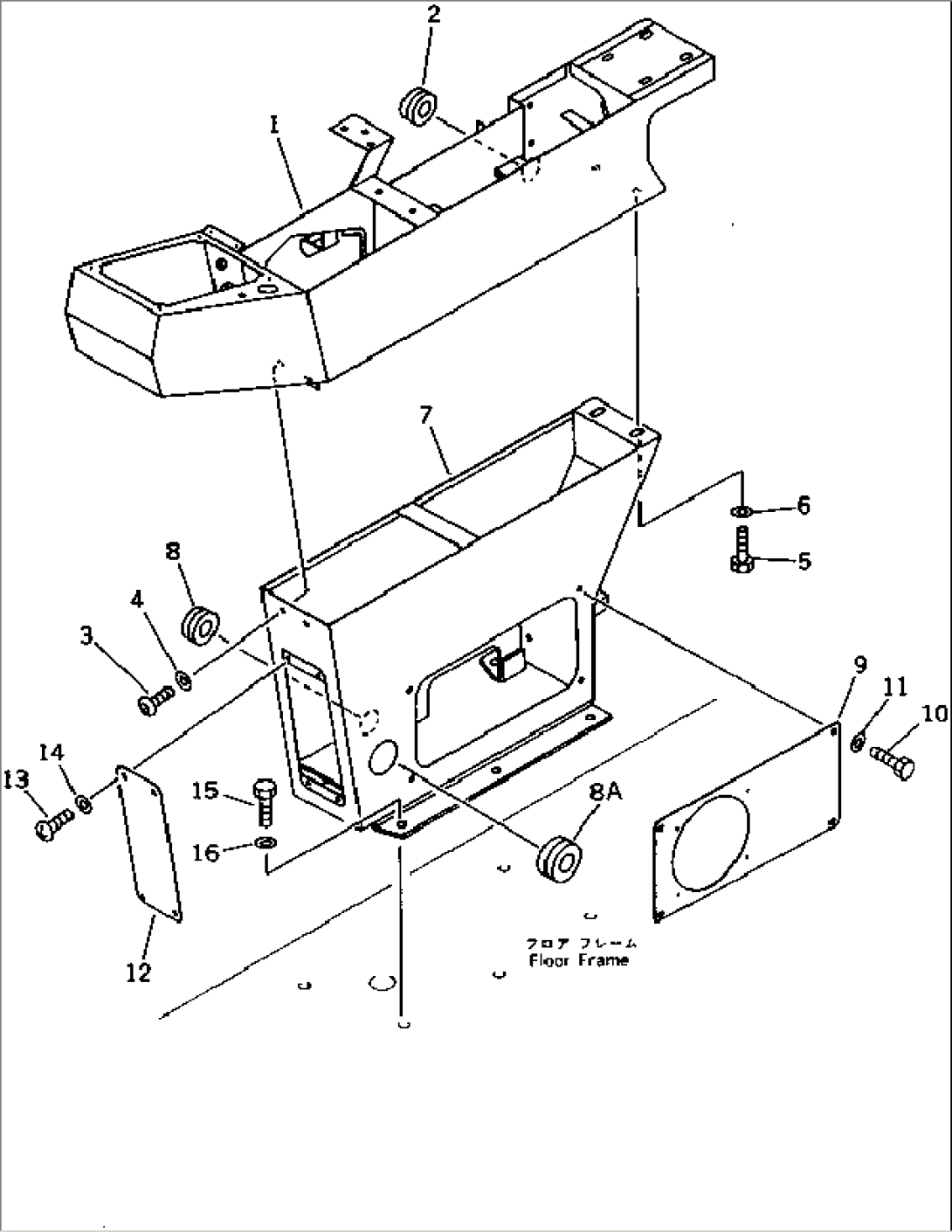

CONTROL STAND, R.H.
Komatsu PC650SE-3 S/N 10501-UP · CONTROL SYSTEM AND REVOLVING FRAME
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 21N-43-11220 | BOX | 10816- | |
| 209-43-51380 | BOX | 10501-10815 | ||
| 2 | 08037-02512 | GROMMET | 10501- | |
| 3 | 21N-43-11260 | SCREW | 10816- | |
| 209-43-51630 | SCREW | 10501-10815 | ||
| 4 | 21N-43-11270 | WASHER | 10816- | |
| 209-43-51640 | WASHER | 10501-10815 | ||
| 5 | 01010-51220 | BOLT | 10816- | |
| 01010-51020 | BOLT | 10501-10815 | ||
| 6 | 01643-31232 | WASHER | 10816- | |
| 01643-31032 | WASHER | 10501-10815 | ||
| 7 | 21N-43-11240 | CASE | 10816- | |
| 209-43-51350 | CASE | 10501-10815 | ||
| 8 | 08037-02512 | GROMMET | 10501- | |
| 8A | 08037-03614 | GROMMET | 10816- | |
| 9 | 205-43-71673 | COVER | 10501- | |
| 10 | 01010-50820 | BOLT | 10501- | |
| 11 | 01643-30823 | WASHER | 10501- | |
| 12 | 209-43-51370 | COVER | 10501- | |
| 13 | 205-43-71280 | SCREW | 10501- | |
| 14 | 205-43-73420 | WASHER | 10501- | |
| 15 | 01010-51225 | BOLT | 10501- | |
| 16 | 01643-31232 | WASHER | 10501- |
