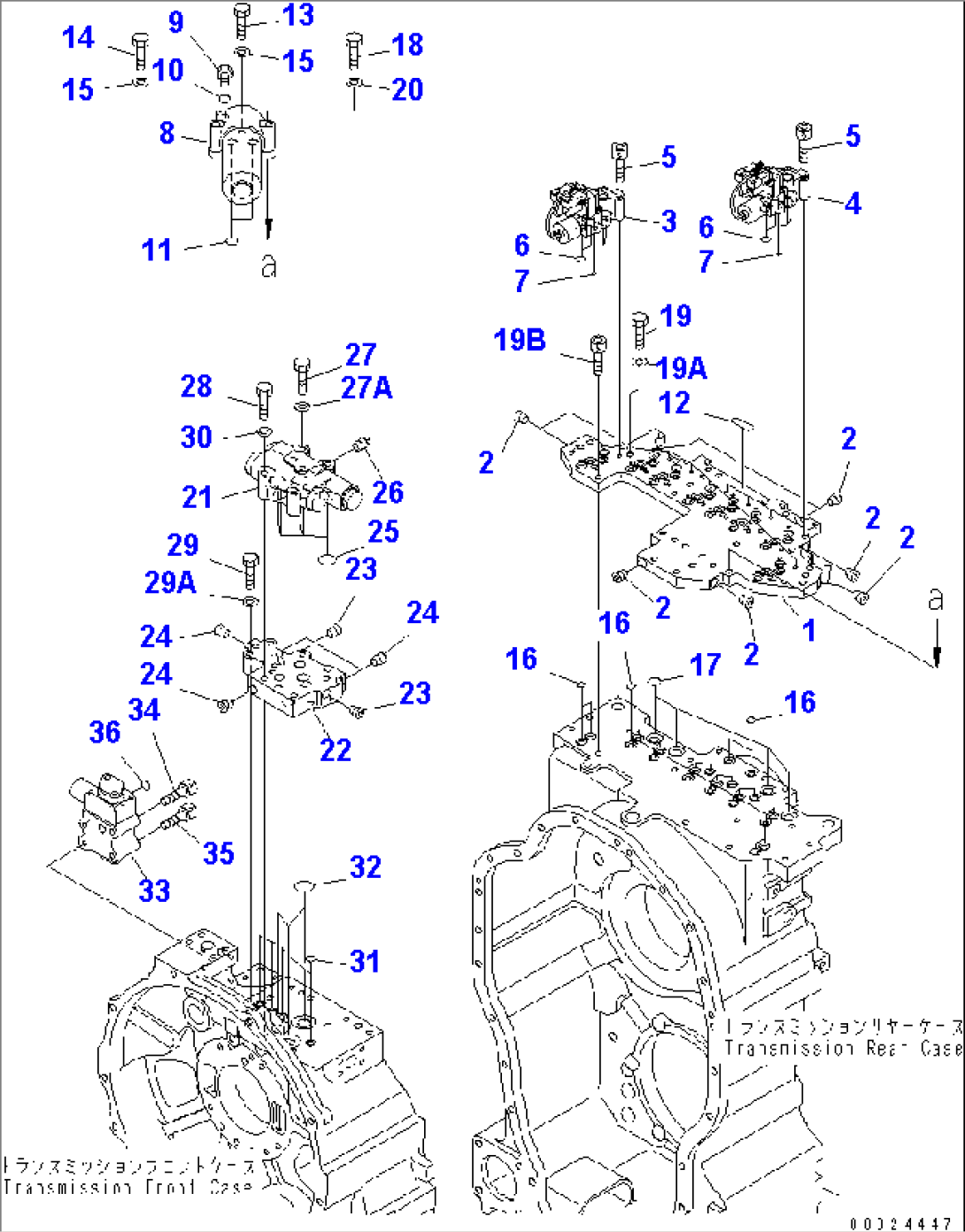

CONTROL VALVE

Komatsu HM300-1 S/N 1001-UP · TORQUE CONVERTER AND TRANSMISSION

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-13-10002TORQFLOW ASS'Y(100191)-
56D-13-10000TORQFLOW ASS'Y1001-(100190)
56D-15-15000VALVE ASS'Y,CONTROL1001-
156D-15-15111VALVE SEAT1001-
207043-00211PLUG1001-
3714-23-15501ECMV ASS'Y1001-
456D-15-15500VALVE ASS'Y(100029)-
714-07-25501ECMV ASS'Y1001-(100028)
501252-70650BOLT1001-
607000-72015O-RING (K2)1001-
707000-71007O-RING (K2)1001-
8569-15-51720FILTER(100134)-
714-23-11720FILTER1001-(100133)
569-15-51730ELEMENT(100134)-
714-23-11730ELEMENT ASS'Y1001-(100133)
07000-02060O-RING1001-
907040-11812PLUG1001-
1007002-11823O-RING (K2)1001-
1107000-73022O-RING (K2)1001-
12700-11-31980PLATEÂÂ, NAME1001-
1301010-81030BOLT1001-
1401010-81080BOLT1001-
1501643-31032WASHER1001-
1607000-72015O-RING (K2)1001-
1707000-73022O-RING (K2)1001-
1801011-81000BOLT1001-
1901010-81040BOLT(000006)-
19A01643-31032WASHER(000006)-
01010-81040BOLT1001-(000005)
19B01252-61035BOLT(000006)-
2001643-31032WASHER(000006)-
01643-31032WASHER1001-(000005)
2156B-15-16000VALVE ASS'Y1001-
2256D-15-15121VALVE SEAT,MODULATE1001-
2307043-70108PLUG1001-
2407043-70211PLUG1001-
2507000-73030O-RING (K2)1001-
2607042-20108PLUG1001-
2701010-81065BOLT(000006)-
27A01643-31032WASHER(000006)-
01010-81065BOLT1001-(000005)
2801011-81000BOLT1001-
2901010-81055BOLT(000006)-
29A01643-31032WASHER(000006)-
01010-81055BOLT1001-(000005)
3001643-31032WASHER(000006)-
3107000-72015O-RING (K2)1001-
3207000-73035O-RING (K2)1001-
33714-07-15401VALVE ASS'Y(100017)-
714-07-15400VALVE ASS'Y1001-(100016)
3401252-31055BOLT1001-
3501252-31065BOLT1001-
3607000-72020O-RING (K2)1001-
