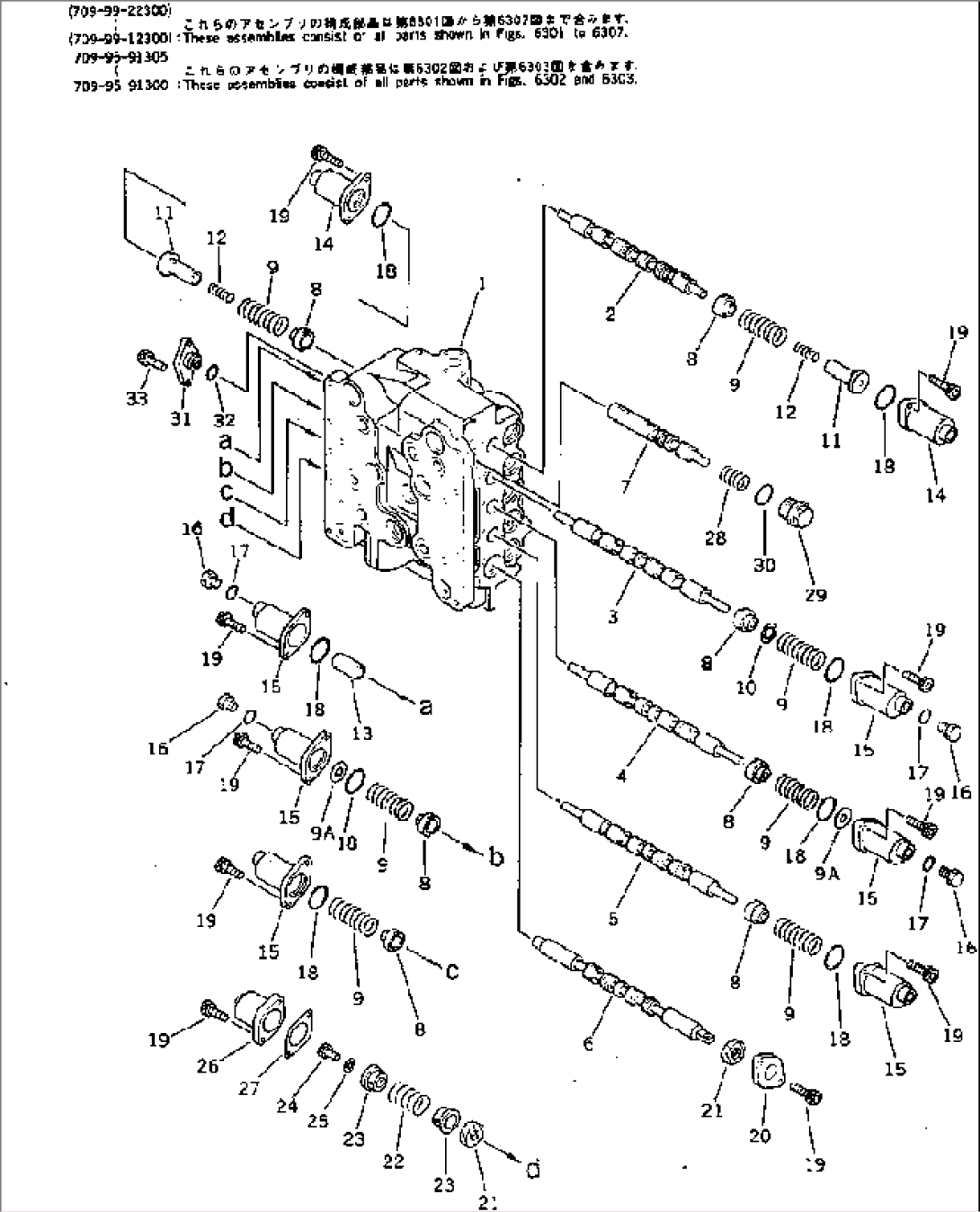

CONTROL VALVE (2/7) (FOR LOADER)

Komatsu PC400-3 S/N 11001-UP · WORK EQUIPMENT CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
709-99-22300CONTROL VALVE ASS'Y11001-
709-99-12309CONTROL VALVE ASS'Y(12213-12672)
709-99-12308CONTROL VALVE ASS'Y(.-12212)
709-99-12307CONTROL VALVE ASS'Y(11955-.)
709-99-12306CONTROL VALVE ASS'Y(.-11954)
709-99-12304CONTROL VALVE ASS'Y(11560-.)
709-99-12303CONTROL VALVE ASS'Y(11286-11559)
709-99-12302CONTROL VALVE ASS'Y(.-11285)
709-99-12301CONTROL VALVE ASS'Y(11263-.)
709-99-12300CONTROL VALVE ASS'Y(11001-11262)
709-95-91305VALVE ASS'Y11286-
709-95-91304VALVE ASS'Y(.-12672)
709-95-91302VALVE ASS'Y(11286-.)
709-95-00031VALVE ASS'Y11001-11285
709-95-91301VALVE ASS'Y(11263-11285)
709-95-91300VALVE ASS'Y(11001-11262)
8709-94-91130RETAINER11001-
9709-94-91120SPRING11001-
9A709-94-91780SPACER11001-
10709-94-91760SPACER, 1.0MM11001-
11709-94-91170RETAINER11001-
12709-94-91180SPRING11001-
13700-93-11361SPACER11001-
14709-94-91720CASE11001-
15709-94-91210CASE11001-
1607040-12012PLUG11955-
16701-30-63130PLUG11001-11954
1707002-02034O-RING11001-
1807430-71380O-RING11001-
1901252-30820BOLT11001-
20709-94-91460PLATE11001-
21700-94-11710SEAL11001-
22709-94-91910SPRING11001-
23700-93-11870RETAINER11001-
2401252-31016BOLT11001-
2501643-31032WASHER11001-
26700-93-11220CASE11001-
27709-94-91470PLATE11001-
28709-94-91160SPRING11001-
29709-74-92230PLUG11001-
3007002-03034O-RING11001-
31709-94-91240PLATE11001-
32700-13-31161O-RING11001-
3301252-30820BOLT11001-
