Item | Part No. | Part Name | Qty | Serial No. |
(709-79-22102) | CONTROL VALVE ASS'Y | 15011-15027 | ||
(709-79-22101) | CONTROL VALVE ASS'Y | 15001-15010 | ||
(\2\709-79-22100) | CONTROL VALVE ASS'Y | (15008-15010) | ||
(\2\709-79-12109) | CONTROL VALVE ASS'Y | (15005-15007) | ||
(\2\709-79-12108) | CONTROL VALVE ASS'Y | (15004-15004) | ||
(\2\709-79-12104) | CONTROL VALVE ASS'Y | (15001-15003) | ||

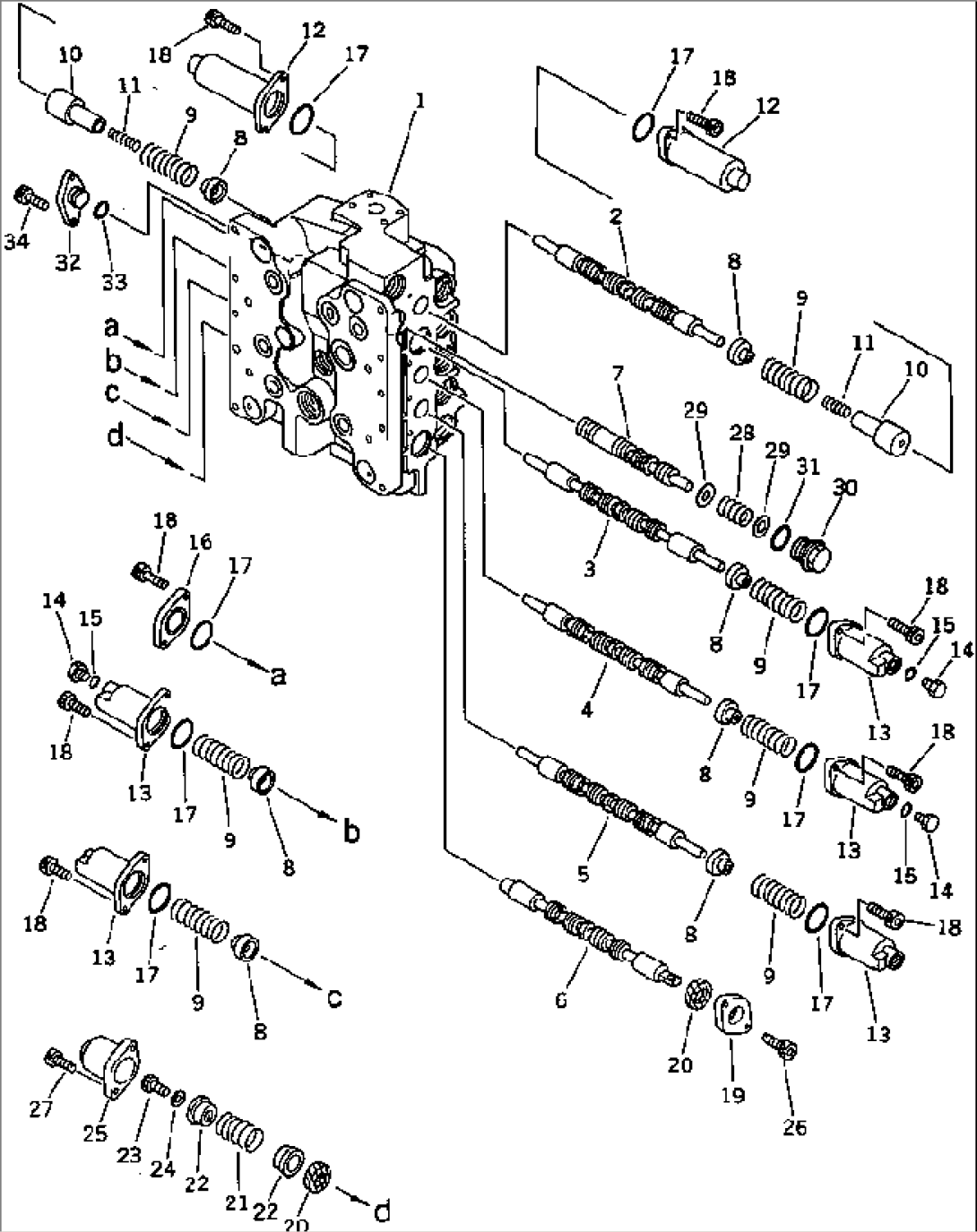

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.6211 TO 6217. | ||||
(709-75-92105) | VALVE ASS'Y | 15001-15027 | ||
(\2\709-75-00020) | VALVE ASS'Y | (15001-15003) | ||
1 | \6\ | BODY,VALVE | 15001-15027 | |
2 | \6\ | SPOOL,SWING | 15001-15027 | |
3 | \6\ | SPOOL,BOOM HIGH | 15001-15027 | |
4 | \6\ | SPOOL,SERVICE | 15001-15027 | |
5 | \6\ | SPOOL,ARM | 15001-15027 | |
6 | \6\ | SPOOL,L.H. TRAVEL | 15001-15027 | |
7 | \6\ | SPOOL | 15001-15027 | |
8 | 709-74-92110 | RETAINER | 15001-15027 | |
9 | 709-74-92180 | SPRING | 15001-15027 | |
10 | 709-74-92420 | RETAINER | 15001-15027 | |
11 | 709-74-92430 | SPRING | 15001-15027 | |
12 | 709-74-92580 | CASE | 15001-15027 | |
13 | 709-74-92120 | CASE | 15001-15027 | |
14 | 07040-11409 | PLUG | 15001-15027 | |
15 | 07002-01423 | O-RING | 15001-15027 | |
16 | 709-74-92590 | PLATE | 15001-15027 | |
17 | 709-74-92170 | O-RING | 15001-15027 | |
18 | 01252-30820 | BOLT | 15001-15027 | |
19 | 709-75-92110 | PLATE | 15001-15027 | |
20 | 709-75-92120 | SEAL | 15001-15027 | |
21 | 709-75-92180 | SPRING | 15001-15027 | |
22 | 709-75-92130 | RETAINER | 15001-15027 | |
23 | 01252-30812 | BOLT | 15001-15027 | |
24 | 01643-30823 | WASHER | 15001-15027 | |
25 | 709-75-92140 | CASE | 15001-15027 | |
26 | 01252-30812 | BOLT | 15001-15027 | |
27 | 01252-30825 | BOLT | 15001-15027 | |
28 | 709-74-92210 | SPRING | 15001-15027 | |
29 | 709-74-92270 | WASHER | 15001-15027 | |
30 | 709-74-92230 | PLUG | 15001-15027 | |
31 | 07002-03034 | O-RING | 15001-15027 | |
32 | 709-74-92260 | PLATE | 15001-15027 | |
33 | 07000-02018 | O-RING | 15001-15027 | |
34 | 01252-30820 | BOLT | 15001-15027 |
