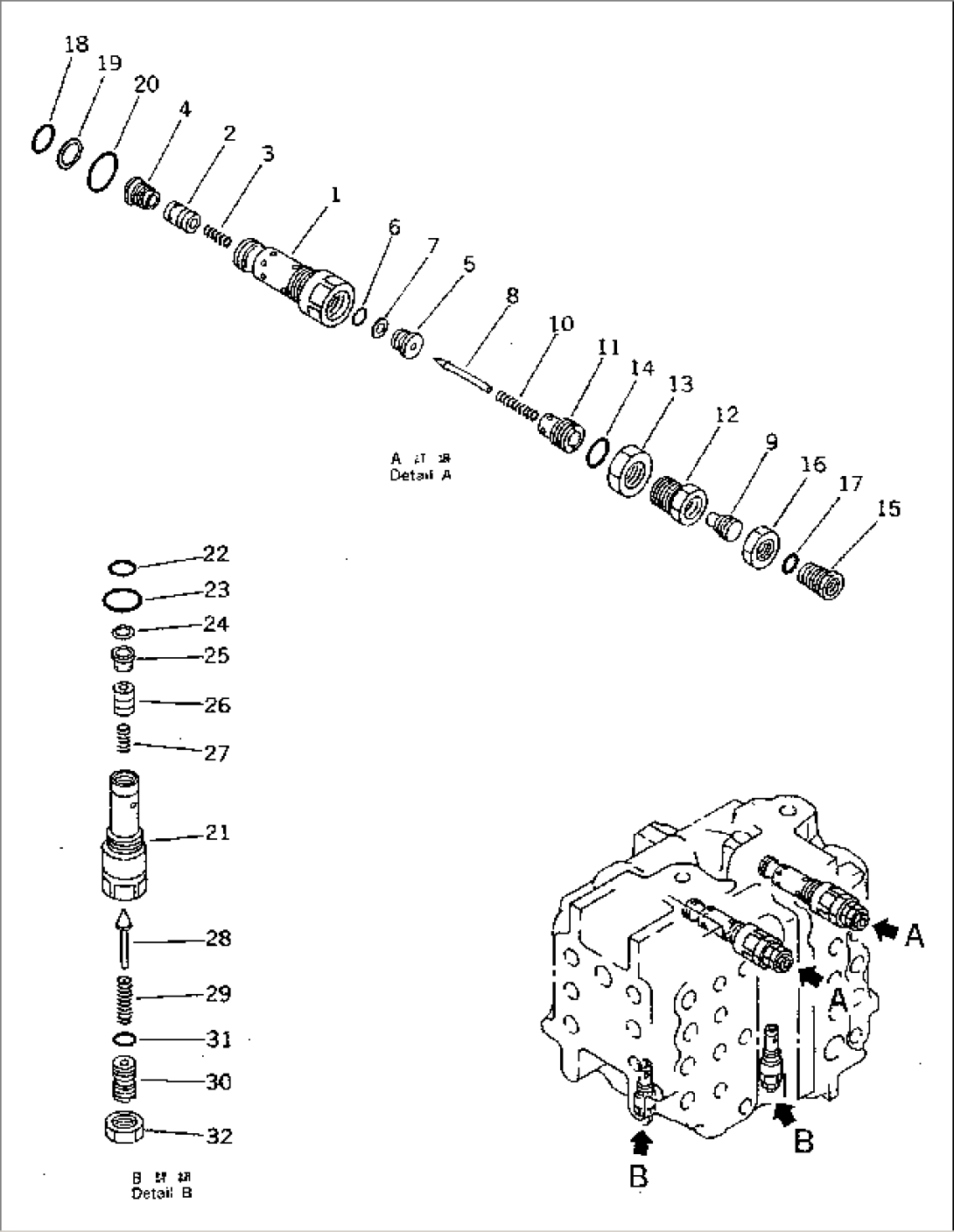

CONTROL VALVE (6/7) (FOR LOADER)
Komatsu PC400LC-5 S/N 20001-UP (OVERSEAS VERSION) · WORK EQUIPMENT CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 709-99-14201 | CONTROL VALVE ASS'Y | 20001- | ||
| 709-99-14200 | CONTROL VALVE ASS'Y | (20001-20638) | ||
| 709-90-52302 | RELIEF VALVE ASS'Y | 20001- | ||
| 8 | 700-80-61190 | POPPET | 20001- | |
| 10 | 709-20-51231 | SPRING | 20001- | |
| 13 | 700-90-51190 | NUT | 20001- | |
| 14 | 07002-03034 | O-RING | 20001- | |
| 15 | 709-70-51150 | PLUG | 20001- | |
| 16 | 07239-12410 | NUT | 20001- | |
| 17 | 07000-02018 | O-RING | 20001- | |
| 18 | 700-93-11320 | O-RING | 20001- | |
| 19 | 700-93-11330 | RING,BACK-UP | 20001- | |
| 20 | 07002-03634 | O-RING | 20001- | |
| 709-90-59400 | VALVE ASS'Y | 20001- | ||
| 22 | 700-22-11410 | O-RING | 20001- | |
| 23 | 07002-02434 | O-RING | 20001- | |
| 24 | 700-20-51550 | RING,SNAP | 20001- | |
| 25 | 700-20-51540 | RETAINER | 20001- | |
| 27 | 709-70-51210 | SPRING | 20001- | |
| 28 | 709-70-51420 | POPPET | 20001- | |
| 29 | 700-20-51620 | SPRING | 20001- | |
| 30 | 700-20-51340 | SCREW | 20001- | |
| 31 | 07000-02011 | O-RING | 20001- | |
| 32 | 01582-11411 | NUT | 20001- |
