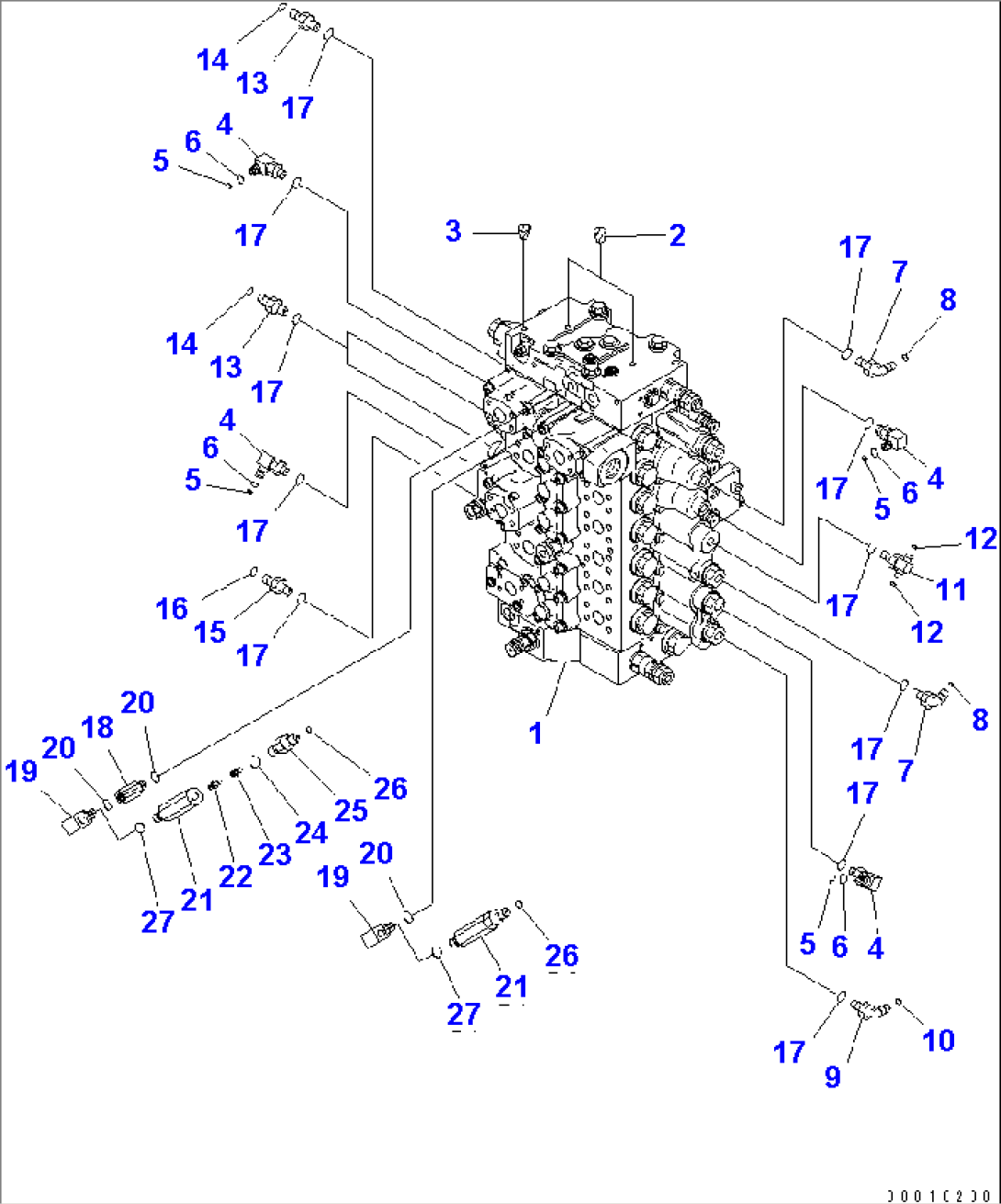

CONTROL VALVE (CONNECTING PARTS) (1/2) (-40ßC SPEC.)

Komatsu PC400-7 S/N 50001-UP (EXTREME COLD TERRAIN SPEC.) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1723-47-27803CONTROL VALVE52512-
1723-47-27802CONTROL VALVE51885-52511
1723-47-27801CONTROL VALVE50532-51884
1723-47-27800CONTROL VALVE50001-50531
207049-01012PLUG50001-
307049-01215PLUG50001-
4208-62-73450ELBOW50001-
5195-61-49270O-RING50001-
6195-61-49220O-RING50001-
711Y-62-12160ELBOW50001-
802896-51008O-RING50001-
921W-62-42490ELBOW50001-
1002896-51009O-RING50001-
1111Y-62-12250TEE50001-
1202896-51008O-RING50001-
1311Y-62-12130NIPPLE50001-
1402896-51008O-RING50001-
1511Y-62-12520NIPPLE50001-
1602896-51009O-RING50001-
1707002-51423O-RING50001-
1820Y-62-22160ADAPTER50001-
19208-62-61140ELBOW50001-
2007002-51423O-RING50001-
208-62-71201VALVE ASS'Y50307-
208-62-71200VALVE ASS'Y50001-50306
2220Y-60-22270POPPET50001-
23701-20-61230SPRING50001-
2407002-51423O-RING50001-
2520Y-62-47630NIPPLE50307-
2511Y-62-12130NIPPLE50001-50306
2602896-51008O-RING50001-
2707002-51423O-RING50001-
