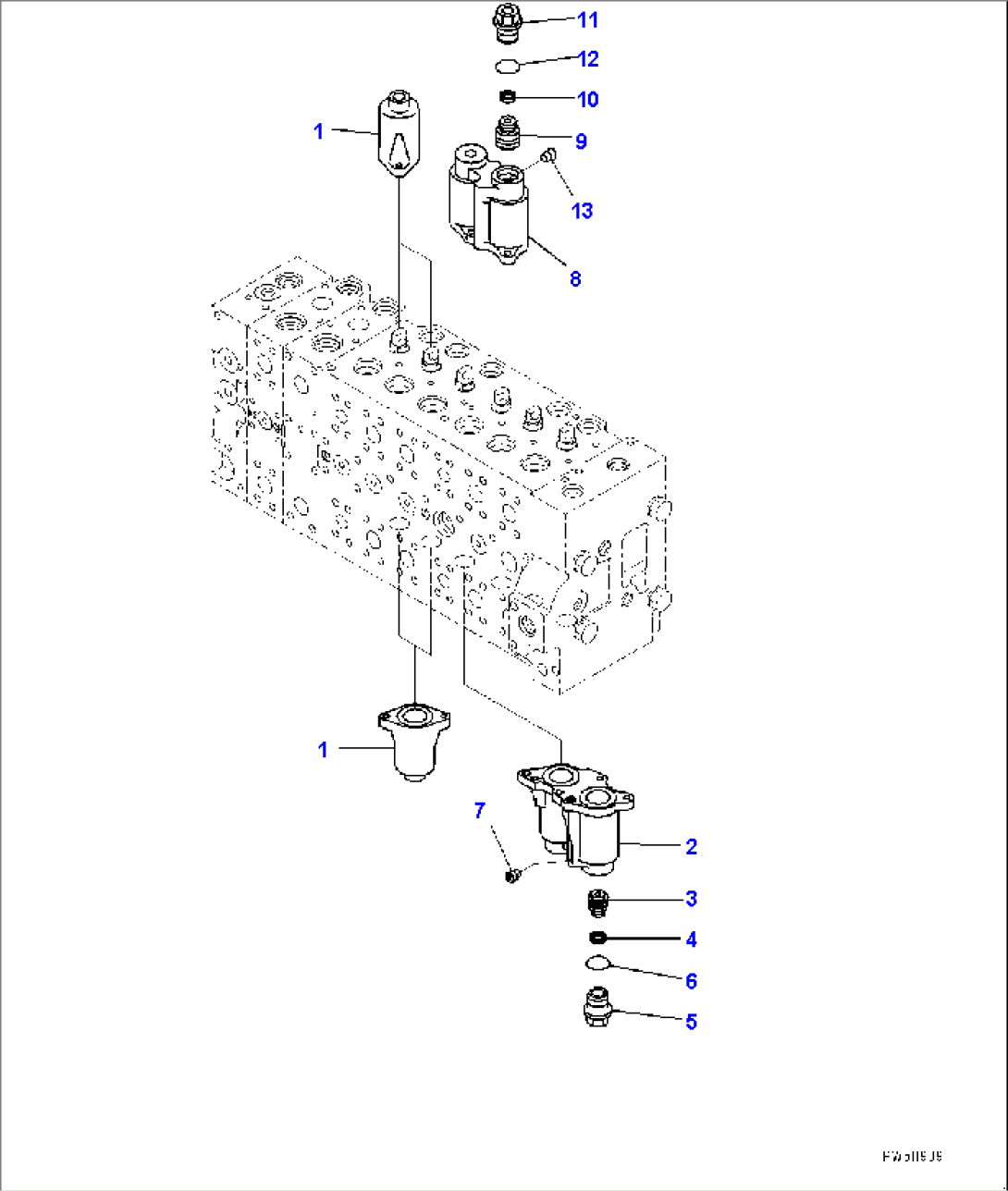

Control Valve, Inner Parts (2/24) (#80001-)

Komatsu PC490LC-10 S/N 80001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
723-48-27302Valve Assembly, Control80152-
723-48-27301Valve Assembly, Control80109-80151
1723-46-15111Case80001-
1723-46-18270Case Subassembly80001-
3723-46-15990Piston80001-
4702-73-11510Seal80001-
5723-46-15630Plug80001-
607000-13024O-ring80001-
7723-46-18280Case Subassembly80001-
9723-46-15990Piston80001-
10702-73-11510Seal80001-
11723-46-15630Plug80001-
1207000-13024O-ring80001-
