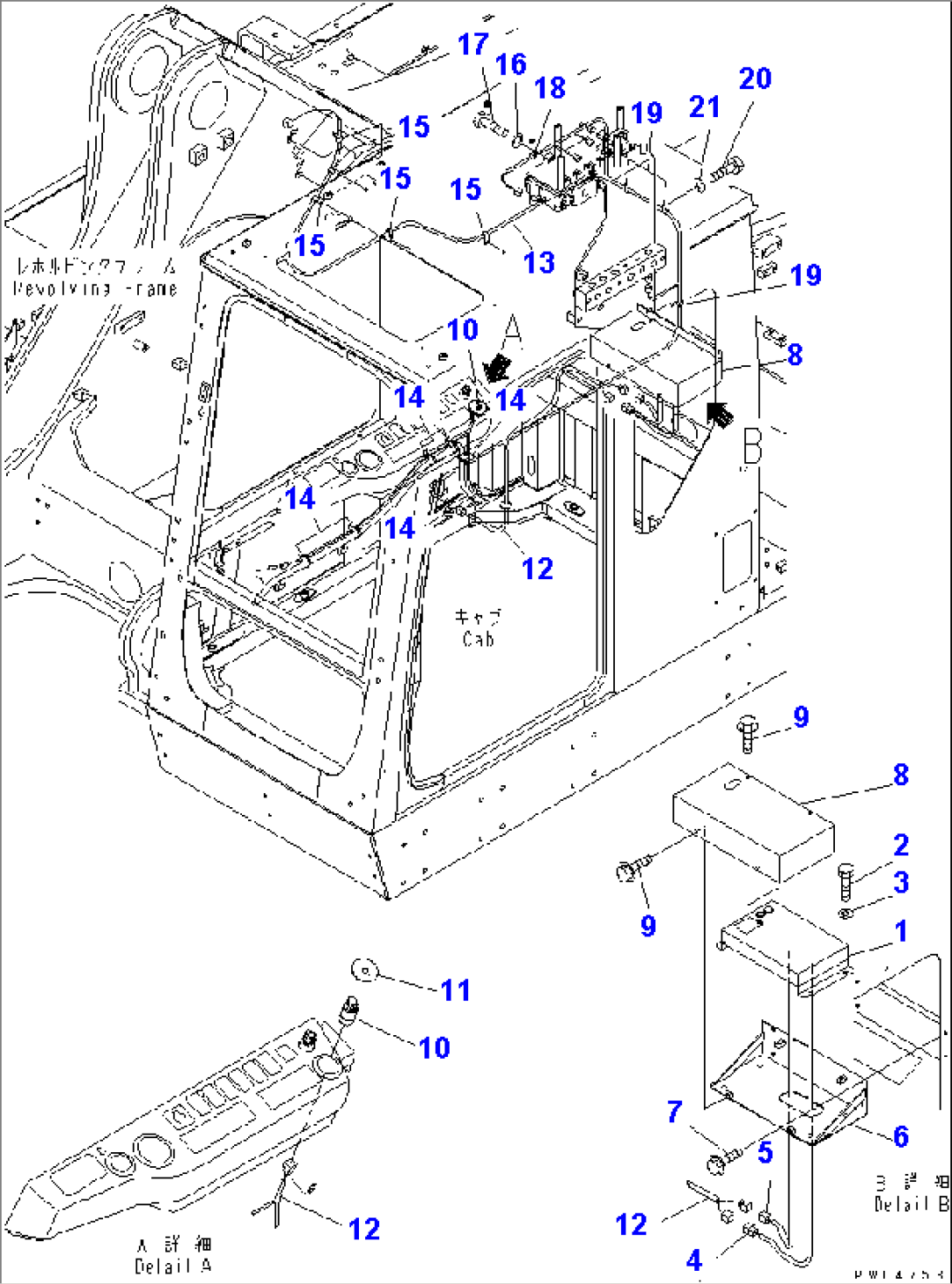

CONTROLLER (WITH AUTO COMPENSATION) (FOR LOADER)(#10163-)

Komatsu PC1100-6 S/N 10001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
17827-45-1000CONTROL BOX10163-
201010-81020BOLT10163-
301643-31032WASHER10163-
408055-10881CONNECTOR10163-
508055-11291CONNECTOR10163-
621N-06-32570BRACKET10163-
701435-40814BOLT10163-
821N-06-32580COVER10163-
901435-40814BOLT10163-
10209-06-76210SWITCH ASS'Y10163-
1121N-06-32560CAP10163-
1221N-06-32550WIRING HARNESS10163-
1321N-06-32540WIRING HARNESS10163-
1408034-00536BAND10163-
1508036-01414CLIP10163-
1601643-31232WASHER10163-
1701010-81225BOLT10163-
1808036-01414CLIP10163-
1908036-01814CLIP10163-
2001010-81225BOLT10163-
2101643-31232WASHER10163-
