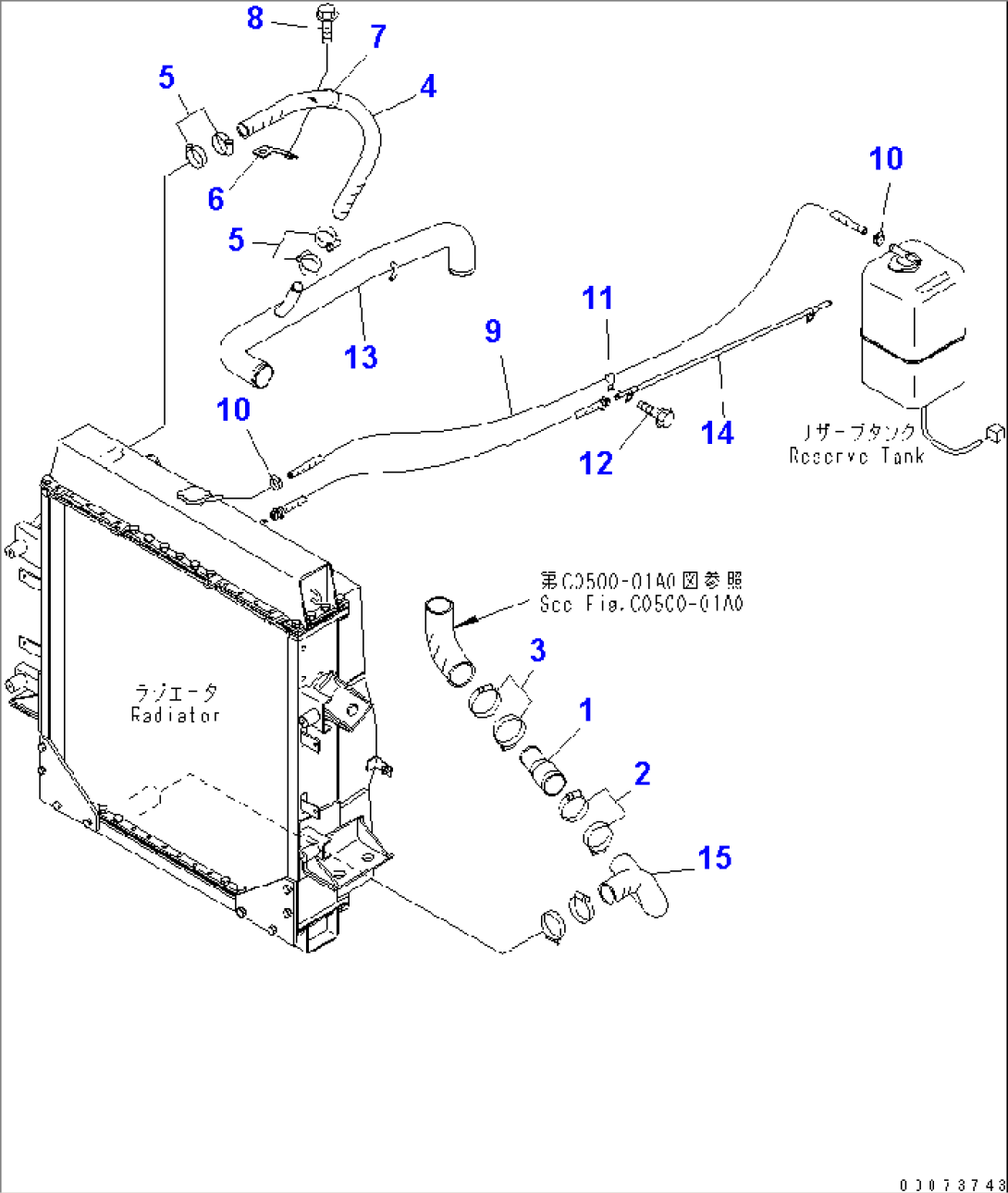

COOLANT LINE

Komatsu HM300-1L S/N A10001-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-03-11910TUBEA10001-
207299-00055CLAMPA10001-
307299-00070CLAMPA10001-
456B-03-11850HOSEA10001-
507281-10419CLAMPA10001-
656D-03-11930BRACKETA10001-
7566-03-12620CLAMPA10001-
801435-01016BOLTA10001-
9569-03-62411HOSEA10001-
1007281-10167CLAMPA10001-
1104434-51410CLIPA10001-
1201435-01014BOLTA10001-
1356D-03-11681TUBE,(SEE FIG. C0500-01A0)A10001-
1456D-03-11920TUBE,(SEE FIG. B0110-01A0)A10001-
1556D-03-11651HOSE,(SEE FIG. C0110-02A0)A10001-
