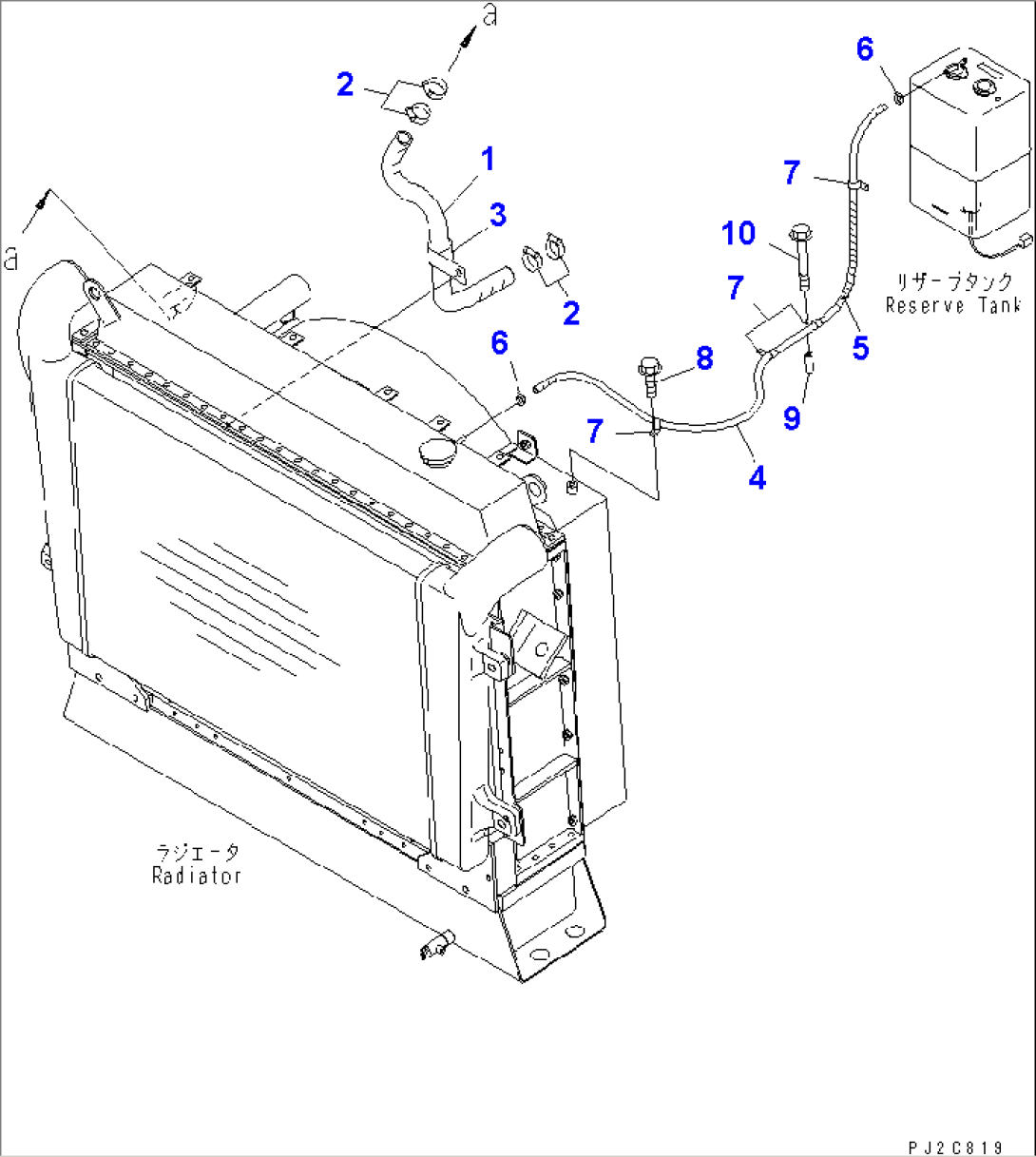

COOLANT LINE

Komatsu HM350-1 S/N 1001-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-03-11851HOSE1042-
56B-03-11850HOSE1001-1041
207281-10419CLAMP1001-
3566-03-12620CLAMP1001-
456B-03-11642HOSE1042-
56B-03-11641HOSE1001-1041
508210-01204SPIRAL TUBE1001-
607281-10167CLAMP1001-
704434-51410CLIP1001-
801435-01016BOLT1001-
923S-61-15250COLLAR1001-
1001435-01060BOLT1001-
