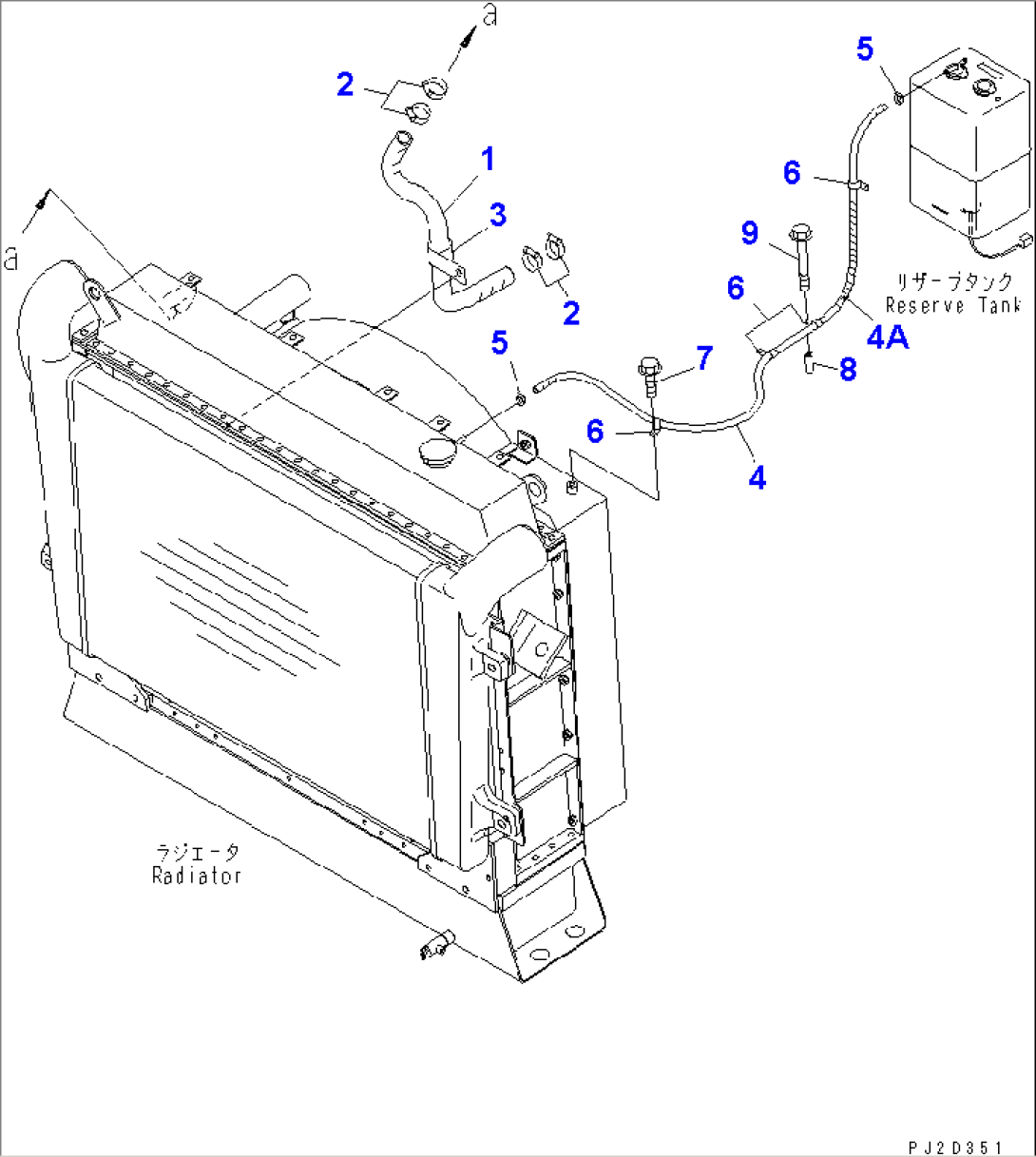

COOLANT LINE
Komatsu HM400-1 S/N 1001-UP · COOLING SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-03-11851 | HOSE | 1069- | |
| 56B-03-11850 | HOSE | 1001-1068 | ||
| 2 | 07281-10419 | CLAMP | 1001- | |
| 3 | 566-03-12620 | CLAMP | 1001- | |
| 4 | 56B-03-11642 | HOSE | 1069- | |
| 56B-03-11641 | HOSE | 1001-1068 | ||
| 4A | 08210-01204 | SPIRAL TUBE | 1011- | |
| 5 | 07281-10167 | CLAMP | 1001- | |
| 6 | 04434-51410 | CLIP | 1001- | |
| 7 | 01435-01016 | BOLT | 1001- | |
| 8 | 23S-61-15250 | COLLAR | 1001- | |
| 9 | 01435-01060 | BOLT | 1001- |
