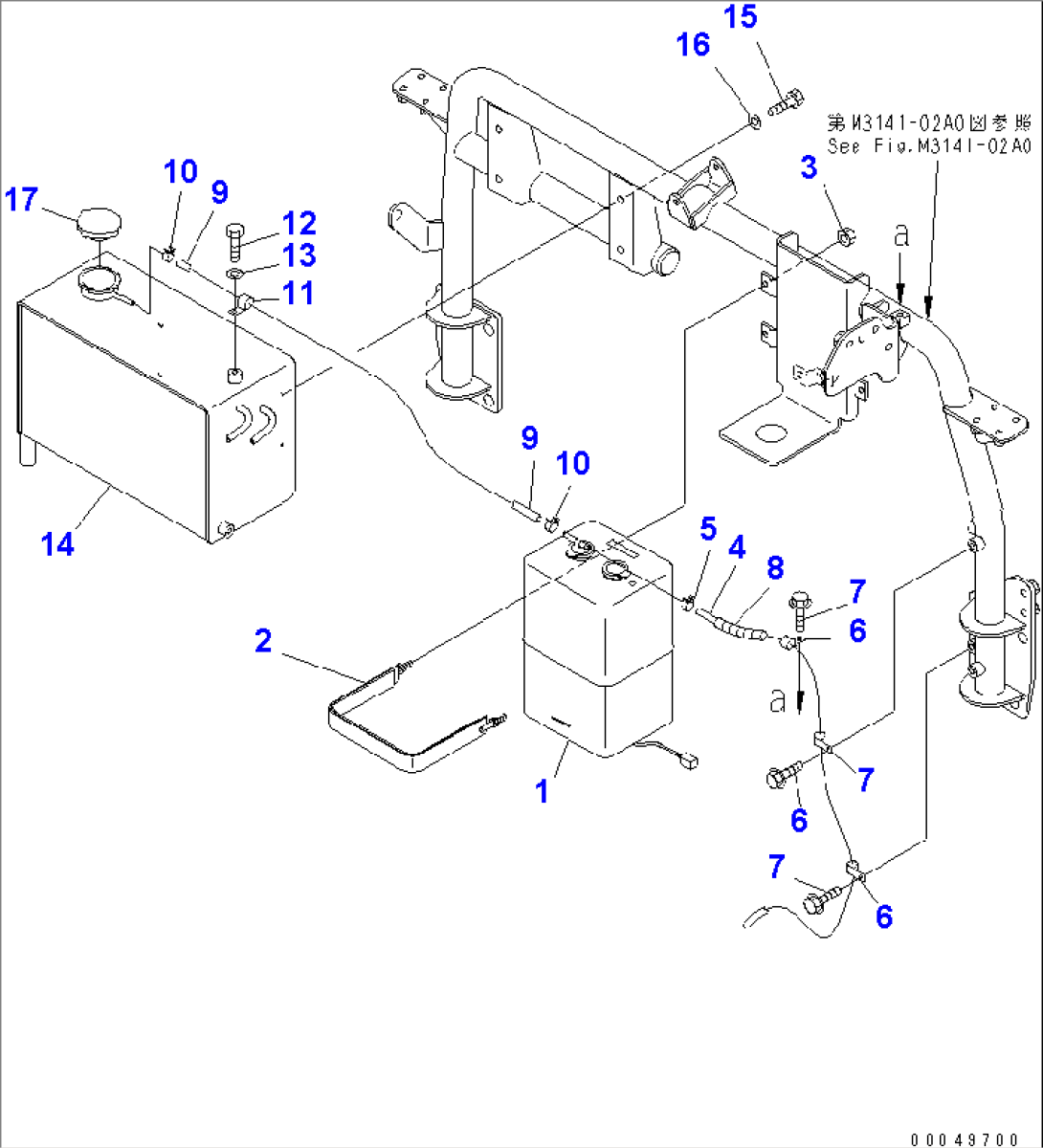

COOLANT LINE (RESERVE TANK)(#2001-)
Komatsu HM350-2 S/N 2001-2218 (ECOT3) · COOLING SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-03-11911 | TANK | 2001- | |
| 1 | 21N-03-32360 | CAP ASS'Y,WITH HOSE | 2001- | |
| 1 | 56B-03-11930 | CAP | 2001- | |
| 2 | 56B-03-11740 | BAND | 2001- | |
| 3 | 01580-00806 | NUT | 2001- | |
| 4 | 418-03-21230 | HOSE | 2001- | |
| 5 | 11Y-09-11130 | CLAMP | 2001- | |
| 6 | 04434-51310 | CLIP | 2085- | |
| 6 | 04434-51410 | CLIP | 2001-2084 | |
| 7 | 01435-01016 | BOLT | 2001- | |
| 8 | 08210-00602 | SPIRAL TUBE | 2001- | |
| 9 | 56B-03-21440 | HOSE | 2001- | |
| 10 | 11Y-09-11130 | CLAMP | 2001- | |
| 11 | 04434-51310 | CLIP | 2085- | |
| 11 | 04434-51610 | CLIP | 2001-2084 | |
| 12 | 01010-81020 | BOLT | 2001- | |
| 13 | 01643-31032 | WASHER | 2001- | |
| 14 | 56B-03-21982 | TANK | 2194- | |
| 14 | 56B-03-21981 | TANK | 2001-2193 | |
| 15 | 01010-81020 | BOLT | 2001- | |
| 16 | 01643-31032 | WASHER | 2001- | |
| 17 | 569-03-81510 | CAP | 2001- |
