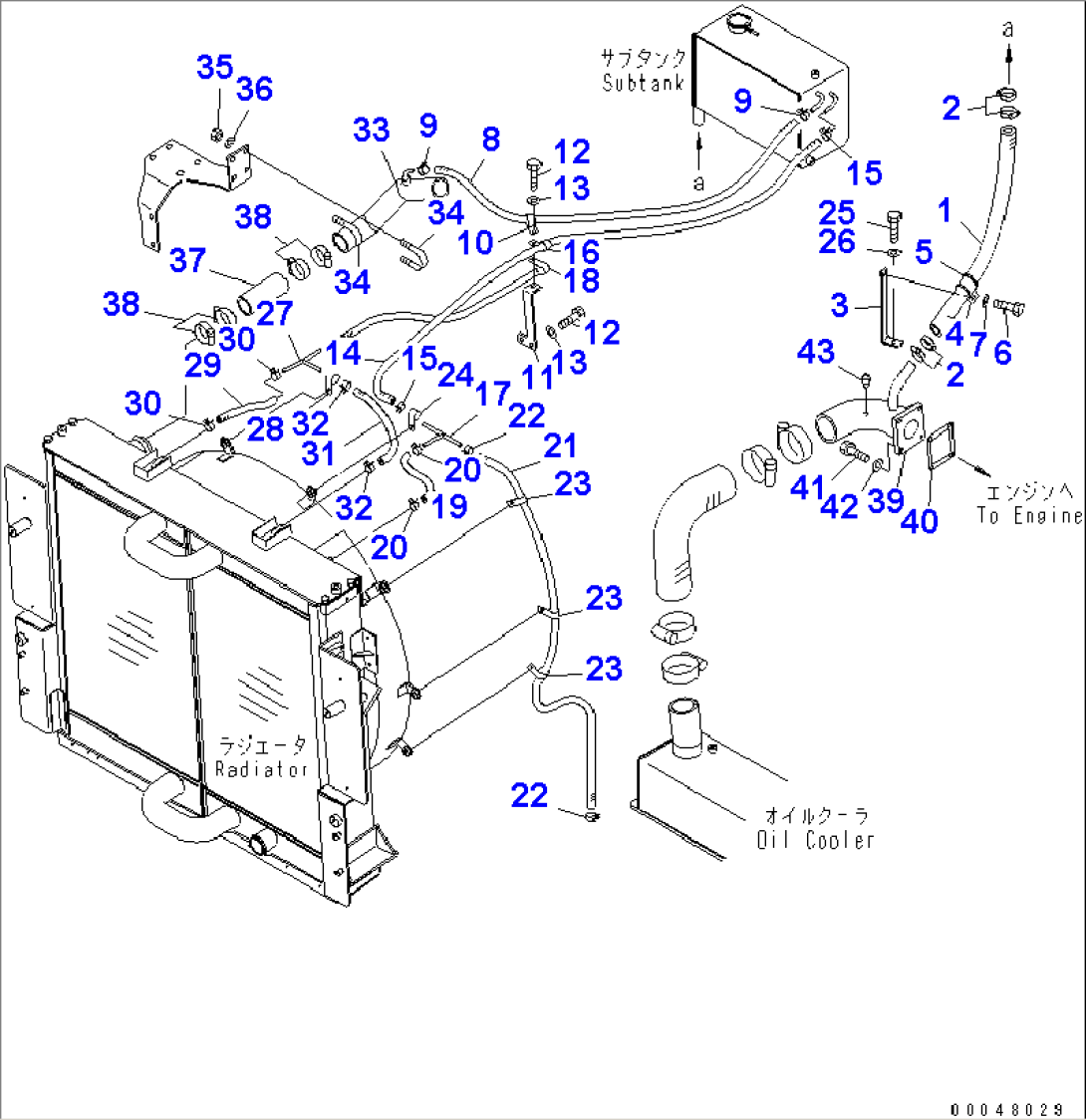

COOLANT LINE(#2001-)

Komatsu HM400-2 S/N 2001-2632 (ECOT3) · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-03-21990HOSE2001-
207281-10419CLAMP2001-
356B-03-21970BRACKET2001-2461
4566-03-12620CLAMP2001-
520T-62-71831CUSHION2001-
601010-81020BOLT2462-
601010-81020BOLT2001-2461
701643-31032WASHER2462-
701643-31032WASHER2001-2461
809483-10308HOSE2001-
911Y-09-11140CLIP2001-
1004434-51610CLIP2001-
1156B-03-22410BRACKET2001-
1201010-81020BOLT2001-
1301643-31032WASHER2001-
1409483-10311HOSE2001-
1511Y-09-11140CLIP2001-
1604434-51610CLIP2001-
17427-03-12460TUBE2001-
1804434-51610CLIP2001-
1956B-03-21430HOSE2001-
2011Y-09-11140CLIP2001-
2109483-10313HOSE2001-
2211Y-09-11140CLIP2001-
2304434-51610CLIP2001-
2404434-51610CLIP2001-
2501010-81020BOLT2001-
2601643-31032WASHER2001-
27427-03-12460TUBE2001-
2804434-51610CLIP2001-
2956B-03-21410HOSE2001-
3011Y-09-11140CLIP2001-
3156B-03-21420HOSE2001-
3211Y-09-11140CLIP2001-
3356B-03-21552TUBE2001-
3407283-36155CLIP2001-
3501597-01009NUT2001-
3601643-31032WASHER2001-
3756B-03-21470HOSE2001-
3807299-00070CLAMP2001-
3956B-03-21580CONNECTOR2001-
406212-61-6821GASKET2001-
4101010-81035BOLT2001-
4201643-31032WASHER2001-
4307042-70108PLUG2001-
