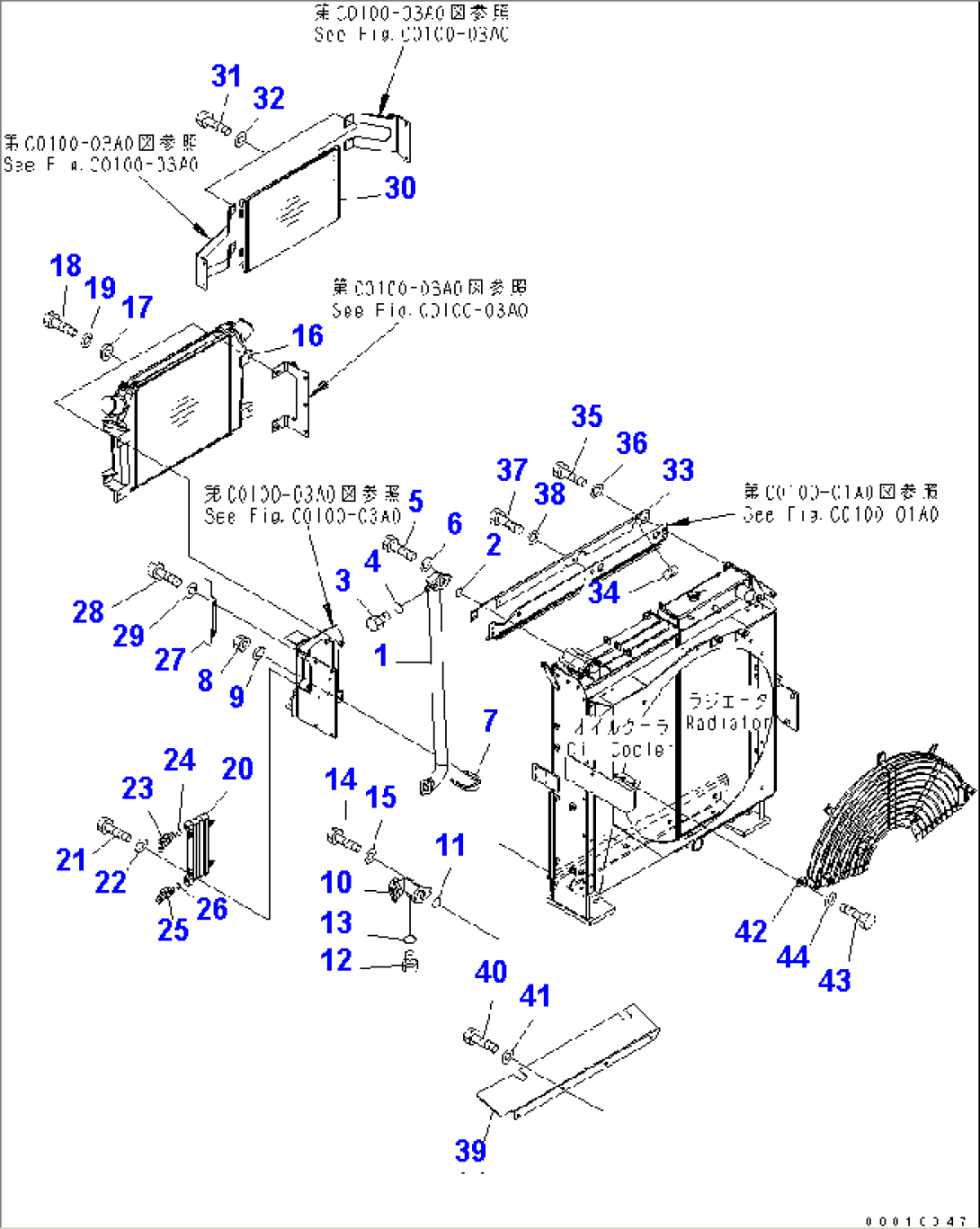

COOLING (AFTER COOLER AND CONDENSER)

Komatsu PC400-7-M1 S/N 50001-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-03-71340TUBE50001-
207002-11423O-RING50001-
307040-11409PLUG50001-
407000-13045O-RING50001-
501010-81235BOLT50001-
601643-31232WASHER50001-
707283-34949CLIP50001-
801597-01009NUT50001-
901643-31032WASHER50001-
10208-03-71350TUBE50001-
1107000-13045O-RING50001-
1207040-11409PLUG50001-
1307002-11423O-RING50001-
1401010-81235BOLT50001-
1501643-31232WASHER50001-
166156-61-5110AFTER COOLER ASS'Y50001-
176110-23-6490SPACER50001-
1801010-81040BOLT50001-
1901643-31032WASHER50001-
20208-03-71160OIL COOLER50001-
2101010-80825BOLT50001-
2201643-30823WASHER50001-
2302782-10315ELBOW50001-
2407002-12034O-RING50001-
2502783-10315ELBOW50001-
2607002-12034O-RING50001-
27208-03-71290COVER50001-
2801010-81020BOLT50001-
2901643-31032WASHER50001-
30208-979-7520CONDENSER ASS'Y50001-
3101010-80616BOLT50001-
3201643-30623WASHER50001-
33208-03-71280COVER50001-
34208-03-71770SEAL50001-
3501010-81230BOLT50001-
3601643-31232WASHER50001-
3701010-81020BOLT50001-
3801643-31032WASHER50001-
39208-03-71390COVER50001-
4001010-81020BOLT50001-
4101643-31032WASHER50001-
42208-03-71932GUARD50006-
208-03-71931GUARD50001-50005
4301010-81225BOLT50001-
4401643-31232WASHER50001-
