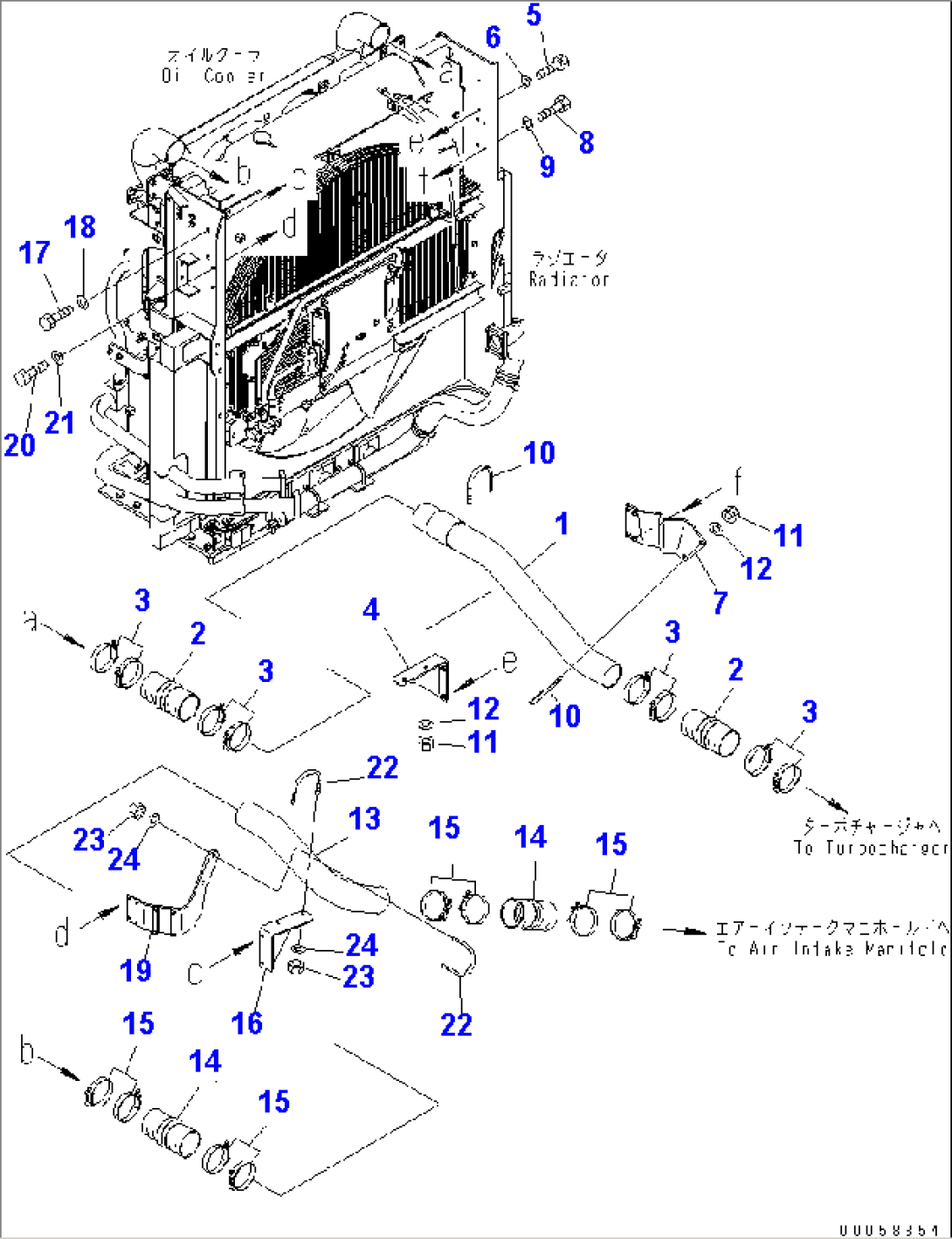

COOLING (AFTERCOOLER HOSE)

Komatsu PC800LC-8R S/N 60001-UP (W/O EGR) · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-03-41641TUBE60001-
2209-03-41711HOSE60001-
3208-62-73910CLAMP60001-
4209-03-41660BRACKET60001-
501010-81240BOLT60001-
601643-31232WASHER60001-
7209-03-41671BRACKET60001-
801010-81240BOLT60001-
901643-31232WASHER60001-
1007283-31185CLIP60001-
1101597-01211NUT60001-
1201643-31232WASHER60001-
13209-03-41651TUBE60001-
14209-03-41711HOSE60001-
15208-62-73910CLAMP60001-
16209-03-41691BRACKET60001-
1701010-81240BOLT60001-
1801643-31232WASHER60001-
19209-03-41681BRACKET60001-
2001010-81240BOLT60001-
2101643-31232WASHER60001-
2207283-31185CLIP60001-
2301597-01211NUT60001-
2401643-31232WASHER60001-
