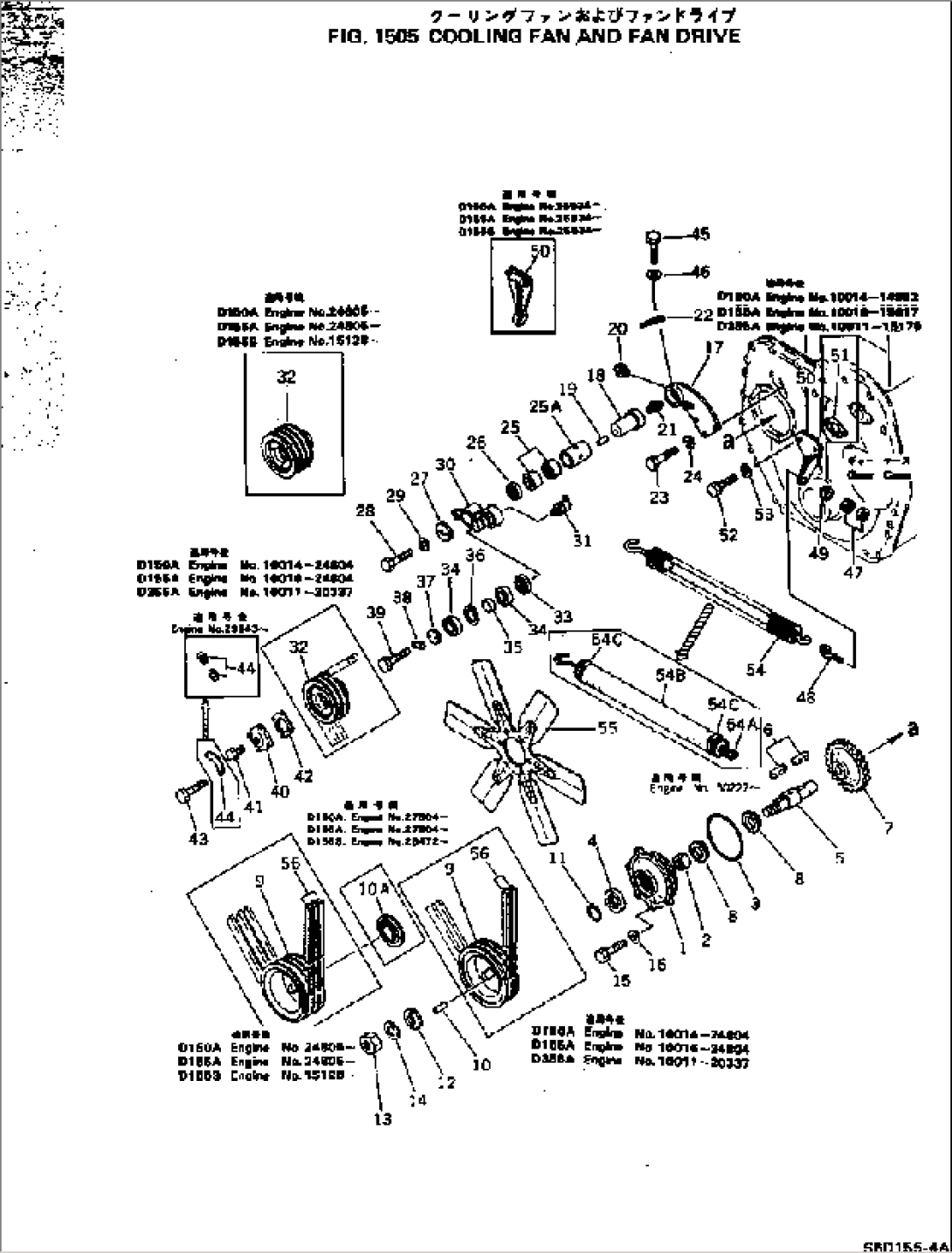

COOLING FAN AND FAN DRIVE

Komatsu S6D155-4A S/N 10014-UP · COOLING AND ELECTRICAL SYSTEMS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
6128-62-3611ACCESSORY DRIVE A.29834-
6128-62-3610ACCESSORY DRIVE A.27904-29833
6128-61-3501ACCESSORY DRIVE A.24805-27903
6128-61-3500ACCESSORY DRIVE A.14257-24804
6128-61-3301ACCESSORY DRIVE A.13462-14256
6128-61-3300ACCESSORY DRIVE A.10014-13461
6128-61-3310ACCESSORY DRIVE A.,(SERVICE PARTS)10014-14256
6127-61-3032HOUSING ASS'Y27904-
6127-61-3031HOUSING ASS'Y13462-27903
6127-61-3030HOUSING ASS'Y10014-13461
16127-61-3230HOUSING27904-
26127-61-3330BUSHING10014-
307000-05185O-RING (K2)10014-
46127-61-3360SEAL (K2)10014-
6127-61-3051SHAFT ASS'Y13462-
6127-61-3050SHAFT ASS'Y10014-13461
604000-01025KEY10014-
76127-61-3370GEAR10014-
86127-61-3340BEARING10014-
6128-61-3046PULLEY ASS'Y,(3 STEPPED)29843-
6128-61-3045PULLEY ASS'Y,(3 STEPPED)27904-29842
6128-61-3044PULLEY ASS'Y,(3 STEPPED)24805-27903
6128-61-3043PULLEY ASS'Y,(2 STEPPED)14257-24804
6128-61-3042PULLEY ASS'Y,(2 STEPPED)13462-14256
6128-61-3041PULLEY ASS'Y,(2 STEPPED)10014-13461
6128-61-3040PULLEY ASS'Y,(2 STEPPED)(10014-11739)
96128-61-3531PULLEY,(3 STEPPED)29843-
96128-61-3530PULLEY,(3 STEPPED)27904-29842
96128-61-3520PULLEY,(3 STEPPED)24805-27903
96128-61-3510PULLEY,(2 STEPPED)14257-24804
96128-61-3322PULLEY,(2 STEPPED)13462-14256
96128-61-3321PULLEY,(2 STEPPED)11740-13461
96128-61-3320PULLEY,(2 STEPPED)10014-11739
1004020-00514PIN10014-29842
10A6127-61-3410COVER27904-
1107000-03045O-RING (K2)10014-
1201640-33345WASHER29834-
126127-61-3350WASHER10014-29833
136127-61-3560NUT29834-
1301582-03326NUT10278-29833
1301500-33325NUT10014-10277
1401653-23318WASHER (K2)10014-
1501016-31035BOLT10014-
1601602-01030WASHER10014-
6127-61-3803TENSION PULLEY ASS'Y,(3 STEPPED)30281-
6127-61-3802TENSION PULLEY ASS'Y,(3 STEPPED)26197-30280
6127-61-3801TENSION PULLEY ASS'Y,(3 STEPPED)24805-26196
6128-61-3701TENSION PULLEY A.,(2 STEPPED)10014-24804
6128-61-3700TENSION PULLEY A.,(2 STEPPED)(10014-11781)
6127-61-3071BRACKET ASS'Y11782-
6127-61-3070BRACKET ASS'Y10014-11781
1904020-00514PIN10014-
2007020-00000FITTING10014-
2107043-50108PLUG26691-
216127-61-3890VALVE10014-26690
226124-61-3841PLATE.-
226124-61-3840PLATE10014-.
2301010-31230BOLT10014-
2401602-01236WASHER10014-
6127-61-3900BEARING ASS'Y11782-
256127-61-3910BEARING11782-
2506120-04020BEARING10014-11781
2606122-04504SEAL (K2)11782-
2606122-04004SEAL (K2)10014-11781
276124-61-3780WASHER10014-
2801010-30820BOLT10278-
2801000-30820BOLT10014-10277
2901653-10808WASHER (K2)10014-
306127-62-3081SHAFT ASS'Y30281-
306127-62-3080SHAFT ASS'Y24805-30280
306127-61-3082SHAFT ASS'Y11782-24804
306127-61-3081SHAFT ASS'Y10278-11781
306127-61-3080SHAFT ASS'Y10014-10277
3107020-00675FITTING10014-
326127-61-3861PULLEY,(3 STEPPED)26197-
326127-61-3860PULLEY,(3 STEPPED)24805-26196
326128-61-3761PULLEY,(2 STEPPED).-24804
326128-61-3760PULLEY,(2 STEPPED)10014-.
336127-61-3770SEAL (K2)10014-
3406000-06207BEARING10014-
356127-61-3850SPACER24805-
356124-61-3750SPACER10014-24804
3604065-07225RING10014-
376127-61-3780WASHER10014-
386127-61-3790LOCK (K2)10014-
3901010-30820BOLT10278-
3901000-30820BOLT10014-10277
6127-61-3090COVER ASS'Y10014-
406124-61-3730COVER10014-
416127-61-3890VALVE10014-
426124-61-3740GASKET (K2)10014-
4301010-30820BOLT10278-
4301000-30820BOLT10014-10277
4401602-00825WASHER29843-
446124-61-3790LOCK (K2)10014-29842
4501050-31020BOLT10014-
4601602-01030WASHER10014-
4701580-01210NUT10014-
486124-61-3810SCREW10014-
496124-61-3830WASHER10014-
506124-61-3823BRACKET28424-
506124-61-3822BRACKET25934-28423
506124-61-3821BRACKET14953-25933
506124-61-3820BRACKET10014-14952
516127-21-3260GASKET (K2)10014-14952
5201010-31035BOLT28424-
5201010-31025BOLT10014-28423
5301602-01030WASHER10014-
546127-61-4700SPRING ASS'Y50227-
546127-61-3680ABSORBER28424-50226
546127-61-3633ABSORBER.-28423
546127-61-3632ABSORBER10014-.
54A6127-61-3680ABSORBER50227-
54B6127-61-3690HOSE50227-
54C07281-00709CLAMP50227-
55600-613-1140FAN24805-
55600-613-1065FAN14257-24804
556128-61-3111FAN10045-14256
556127-61-3111FAN10014-10044
55600-614-1121FAN,(REVERSIBLE)24805-
55600-614-1065FAN,(REVERSIBLE)14257-24804
55600-614-1121FAN,(A)(W/AFTER COOLER)(S6D155-4B)27307-
55600-643-1120FAN,(HIGH SPEED)45356-
5604122-22564V-BELT SET24805-
5604121-02548V-BELT SET14257-24804
56600-736-7850V-BELT SET11646-14256
56600-735-5420V-BELT SET10014-11645
56600-736-8240V-BELT SET,(A)14257-24804
56600-736-7840V-BELT SET,(A).-14256
5604122-22562V-BELT SET,(HIGH SPEED FAN)26293-
