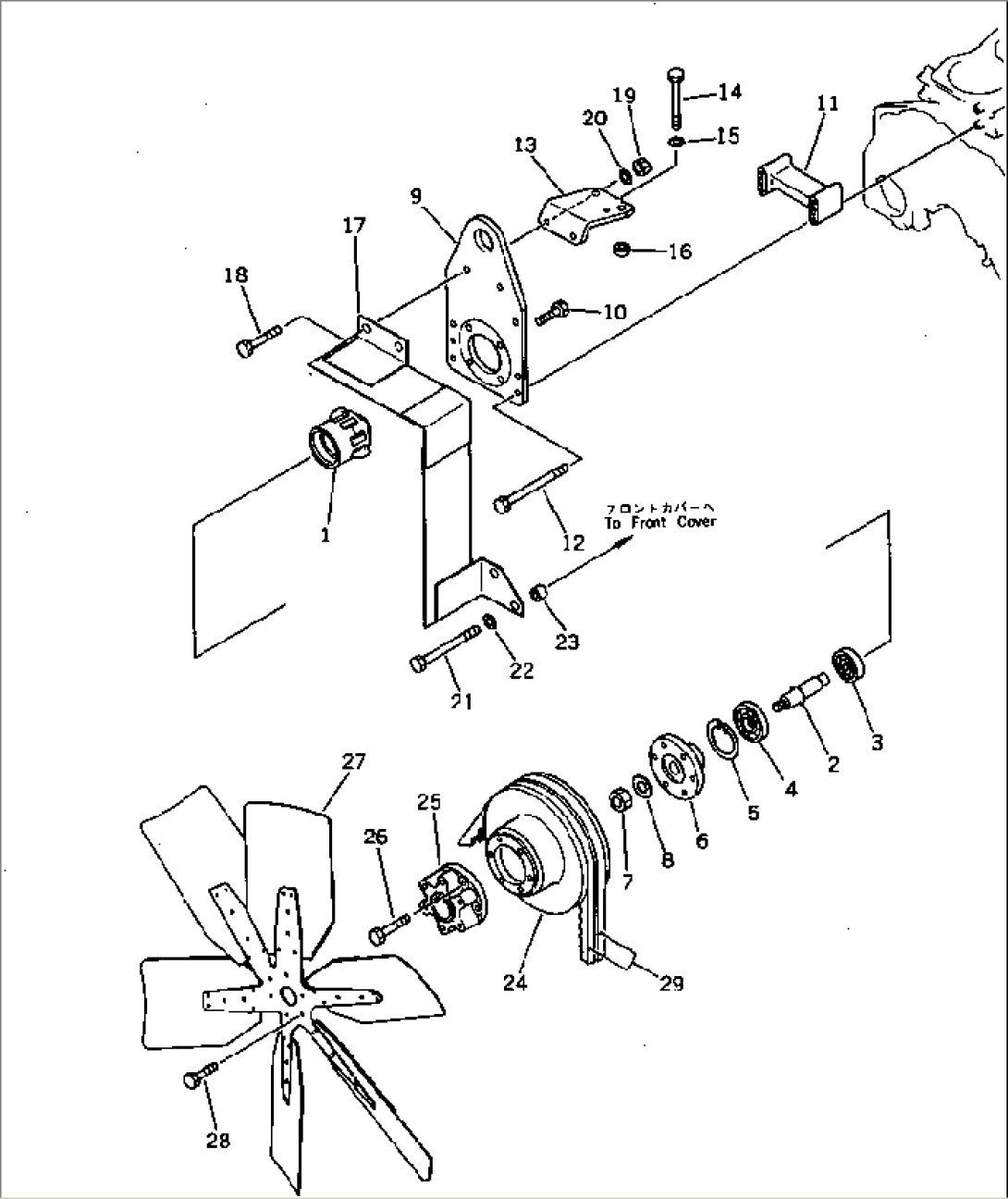

COOLING FAN AND MOUNTING

Komatsu S6D125-1X S/N 19764-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
6151-61-3200CASE ASS'Y20103-
16151-61-3150CASE20103-
26151-61-3170SHAFT20103-
306007-06206BEARING,BALL20103-
406007-06307BEARING,BALL20103-
504065-08025RING,SNAP20103-
66151-61-3120HUB20103-
701583-02414NUT20103-
801643-32460WASHER20103-
96151-61-3440PLATE20103-
1001010-51030BOLT20103-
116150-61-3540SPACER20103-
1201011-51015BOLT20103-
136151-61-3550BRACKET20103-
1401010-51095BOLT20103-
1501640-21016WASHER20103-
166131-12-5920SPACER20103-
176151-61-4910COVER20103-
1801010-51045BOLT20103-
1901580-11008NUT20103-
2001643-31032WASHER20103-
2101011-51005BOLT20103-
2201640-21016WASHER20103-
236144-85-6680SPACER20103-
246151-61-3340PULLEYÂÂ, NON HARDENING20103-
256151-61-3840SPACER20103-
2601010-51040BOLT20103-
27600-633-0800FAN20103-
2801010-51030BOLT20103-
2904121-22262V-BELT SET20103-
