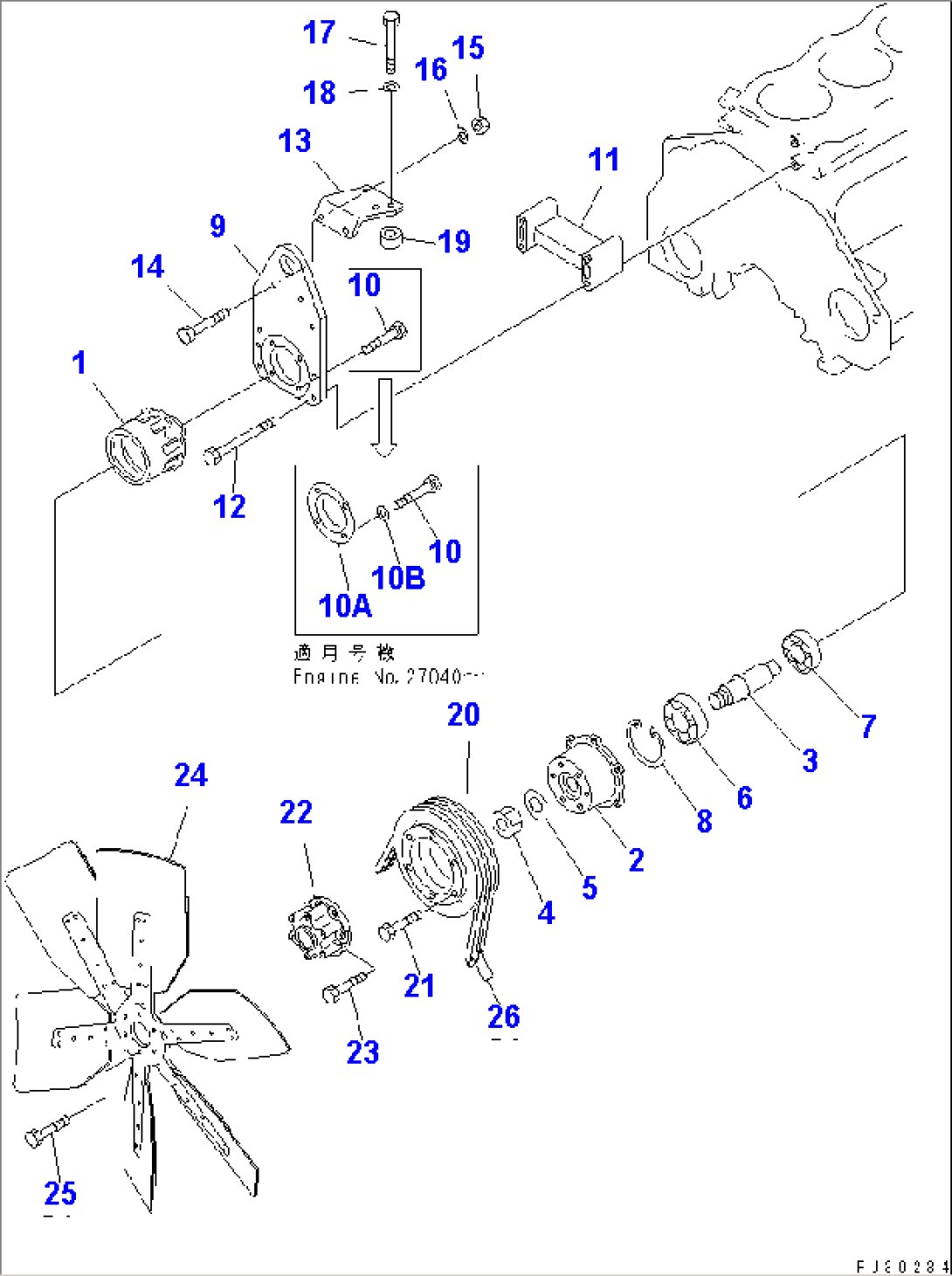

COOLING FAN AND MOUNTING (LOG LOADER)(#11574-)
Komatsu S6D125-1M-FA S/N 10001-UP · ENGINE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 6151-61-3101 | CASE ASS'Y | 26776- | ||
| 6151-61-3100 | CASE ASS'Y | 11574-26775 | ||
| 1 | 6151-61-3152 | CASE | 26776- | |
| 1 | 6151-61-3150 | CASE | 11574-26775 | |
| 2 | 6151-61-3110 | HUB | 11574- | |
| 3 | 6151-61-3170 | SHAFT | 11574- | |
| 4 | 01583-02414 | NUT | 11574- | |
| 5 | 01643-32460 | WASHER | 11574- | |
| 6 | 06037-06307 | BEARING,BALL | 11574- | |
| 7 | 06037-06206 | BEARING,BALL | 11574- | |
| 8 | 04065-08025 | RING,SNAP | 11574- | |
| 9 | 6151-61-4410 | PLATE | 11574- | |
| 10 | 01010-51030 | BOLT | 11574- | |
| 10A | 6151-61-3970 | COVER | 27040- | |
| 10B | 01641-21016 | WASHER | 27040- | |
| 11 | 6150-61-3540 | SPACER | 11574- | |
| 12 | 01011-51015 | BOLT | 11574- | |
| 13 | 6151-61-3550 | BRACKET | 11574- | |
| 14 | 01010-51040 | BOLT | 11574- | |
| 15 | 01580-11008 | NUT | 11574- | |
| 16 | 01643-31032 | WASHER | 11574- | |
| 17 | 01010-51095 | BOLT | 11574- | |
| 18 | 01640-21016 | WASHER | 11574- | |
| 19 | 6131-12-5920 | SPACER | 16547- | |
| 19 | 205-965-1310 | SPACER | 11574-16546 | |
| 20 | 6151-61-4640 | PULLEY, HARDENING | 16547- | |
| 20 | 6151-61-3670 | PULLEY, HARDENING | 11574-16546 | |
| 20 | 6151-61-4550 | PULLEY,NON HARDENING,(LOG LOADER) | 11574- | |
| 21 | 01010-51030 | BOLT | 11574- | |
| 22 | 6151-61-3840 | SPACER | 11574- | |
| 23 | 01010-51030 | BOLT | 11574- | |
| 24 | 600-633-6900 | FAN | 11574- | |
| 25 | 01010-51030 | BOLT | 11574- | |
| 26 | 04121-22574 | V-BELT SET | 16547- | |
| 26 | 04121-22268 | V-BELT SET | 13457-16546 | |
| 26 | 04121-22262 | V-BELT SET | 11574-13456 | |
| 26 | 04121-22573 | V-BELT SET,(LOG LOADER) | 11574- |
