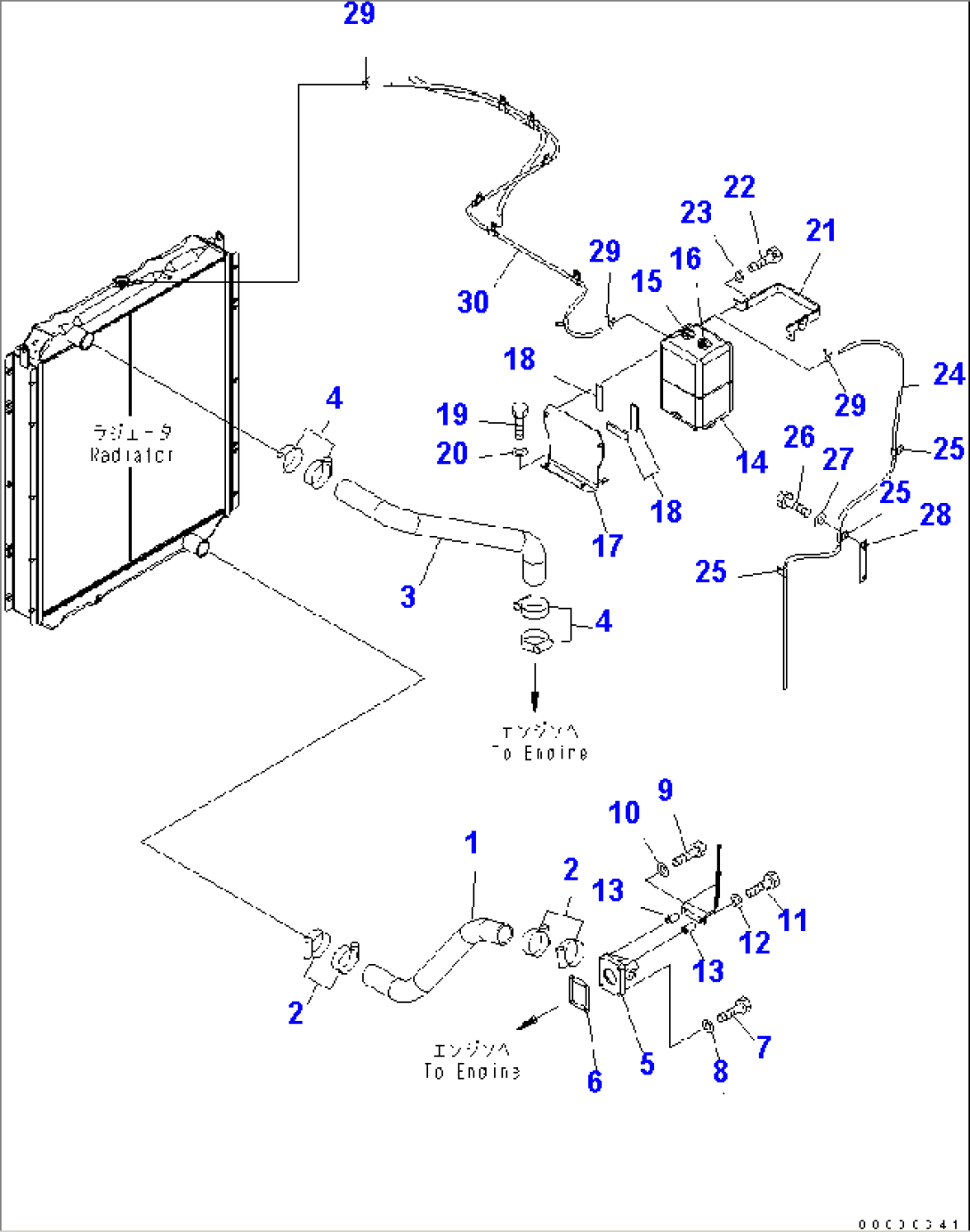

COOLING (RADIATOR PIPING)

Komatsu PC600LC-7K S/N K40001-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121M-03-15162HOSEK40001-
207289-00070CLAMPK40001-
321M-03-15151HOSEK40001-
407289-00070CLAMPK40001-
521M-03-15142TUBEK40001-
66212-61-6821GASKETK40001-
701010-81040BOLTK40001-
801643-31032WASHERK40001-
901010-81070BOLTK40001-
1001643-31032WASHERK40001-
1101010-81075BOLTK40001-
1201643-31032WASHERK40001-
13195-33-11220SPACERK40001-
1421N-03-31490TANKK40001-
1521N-03-32360CONNECTORK40001-
1621N-03-32350CAPK40001-
1721M-03-15211BRACKETK40001-
18205-03-71440SHEETK40001-
1901010-81230BOLTK40001-
2001643-31232WASHERK40001-
21209-03-71331BANDK40001-
2201010-80820BOLTK40001-
2301643-30823WASHERK40001-
2421M-03-15260HOSEK40001-
25198-904-4280CLIPK40001-
2601010-81220BOLTK40001-
2701643-31232WASHERK40001-
28207-977-5120BRACKETK40001-
29206-03-43340CLIPK40001-
30207-03-61220HOSE, 2300MMK40001-
