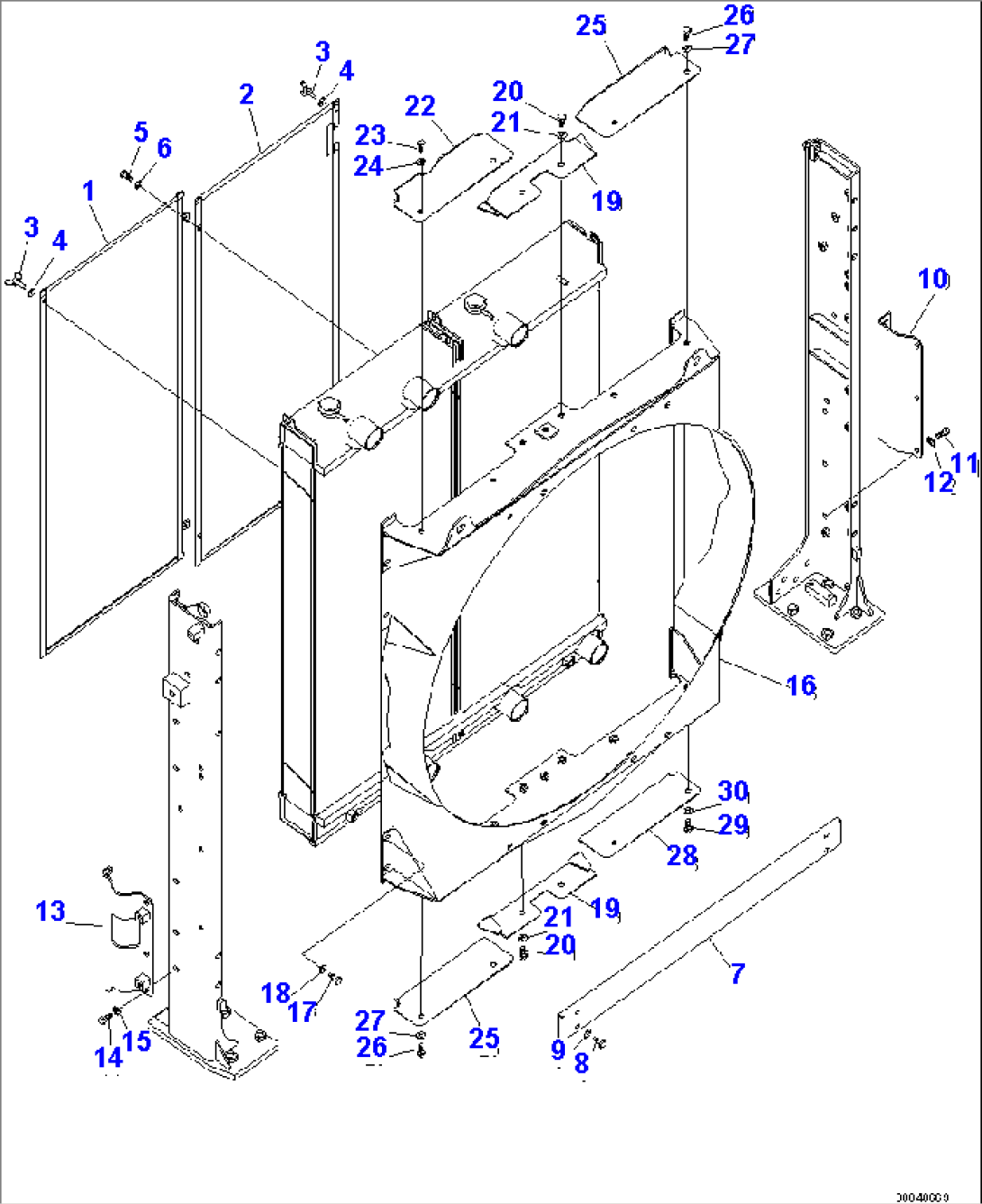

COOLING (SHROUD AND NET)(#30008-55183)

Komatsu PC600-8 S/N 30001-UP (ECOT3) · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121M-03-22270NET55184-@
121M-03-21530NET30001-55183
221M-03-21541NET30001-55183
301434-10616BOLT, WING30001-@
401643-30623WASHER30001-@
501010-80616BOLT30001-55183
601643-30623WASHER30001-55183
721M-03-21680COVER30001-@
801010-81020BOLT30001-@
901643-31032WASHER30001-@
1021M-03-21420BRACKET30001-@
1101010-81225BOLT30001-@
1201643-31232WASHER30001-@
1321M-03-21951BRACKET30001-@
1401010-81225BOLT30001-@
1501643-31232WASHER30001-@
1621M-03-21471SHROUD30001-@
1701010-81225BOLT30001-@
1801643-31232WASHER30001-@
1921M-03-21522BRACKET30008-@
2001010-81020BOLT30001-@
2101643-31032WASHER30001-@
2221M-03-21562COVER30008-@
2301010-81020BOLT30001-@
2401643-31032WASHER30001-@
2521M-03-21582COVER30008-@
2601010-81020BOLT30001-@
2701643-31032WASHER30001-@
2821M-03-21592COVER30008-@
2901010-81020BOLT30001-@
3001643-31032WASHER30001-@
