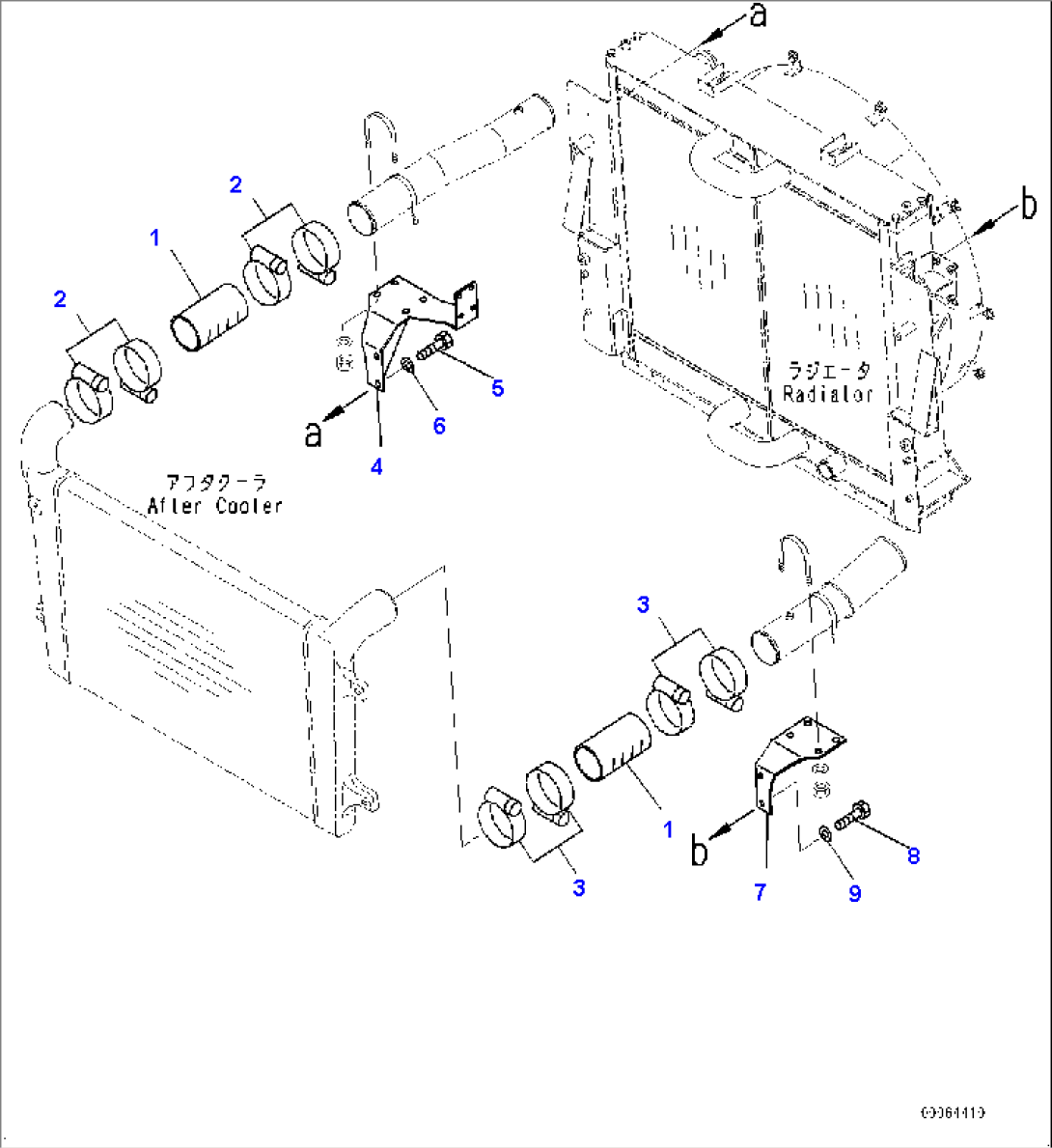

Cooling System, Air Intake Piping (2/2) (#7079-7231)
Komatsu HM400-2R S/N 7079-UP · COOLING SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56D-02-22290 | Hose | 7079-@ | |
| 2 | 569-02-82190 | Clamp | 7079-@ | |
| 3 | 569-02-82190 | Clamp | 7079-@ | |
| 4 | 56B-02-22231 | Bracket | 7079-@ | |
| 5 | 01010-81030 | Bolt | 7079-@ | |
| 6 | 01643-31032 | Washer | 7079-@ | |
| 7 | 56B-02-22810 | Bracket | 7079-7231 | |
| 8 | 01010-81030 | Bolt | 7079-@ | |
| 9 | 01643-31032 | Washer | 7079-@ |
