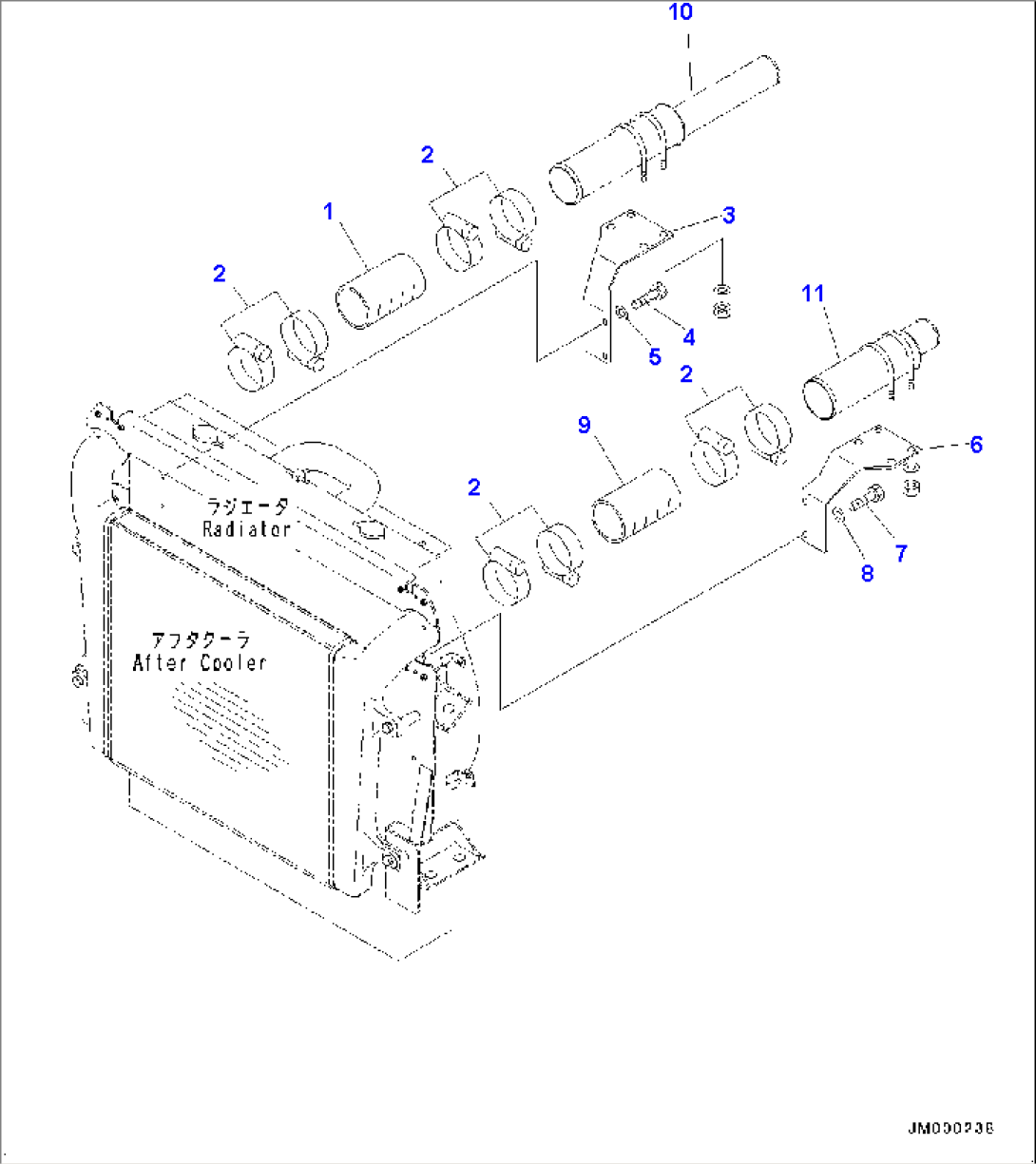

Cooling System, Air Intake Piping (#2785-2905)

Komatsu HM300-2 S/N 2785-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-02-22290Hose2785-2905
207299-00105Clamp2785-2905
356D-02-22230Bracket2785-2905
401010-81030Bolt2785-2905
501643-31032Washer2785-2905
656D-02-22240Bracket2785-2905
701010-81030Bolt2785-2905
801643-31032Washer2785-2905
956E-02-27290Hose2785-2905
1056D-02-22210Tube-
1156D-02-22220Tube-
