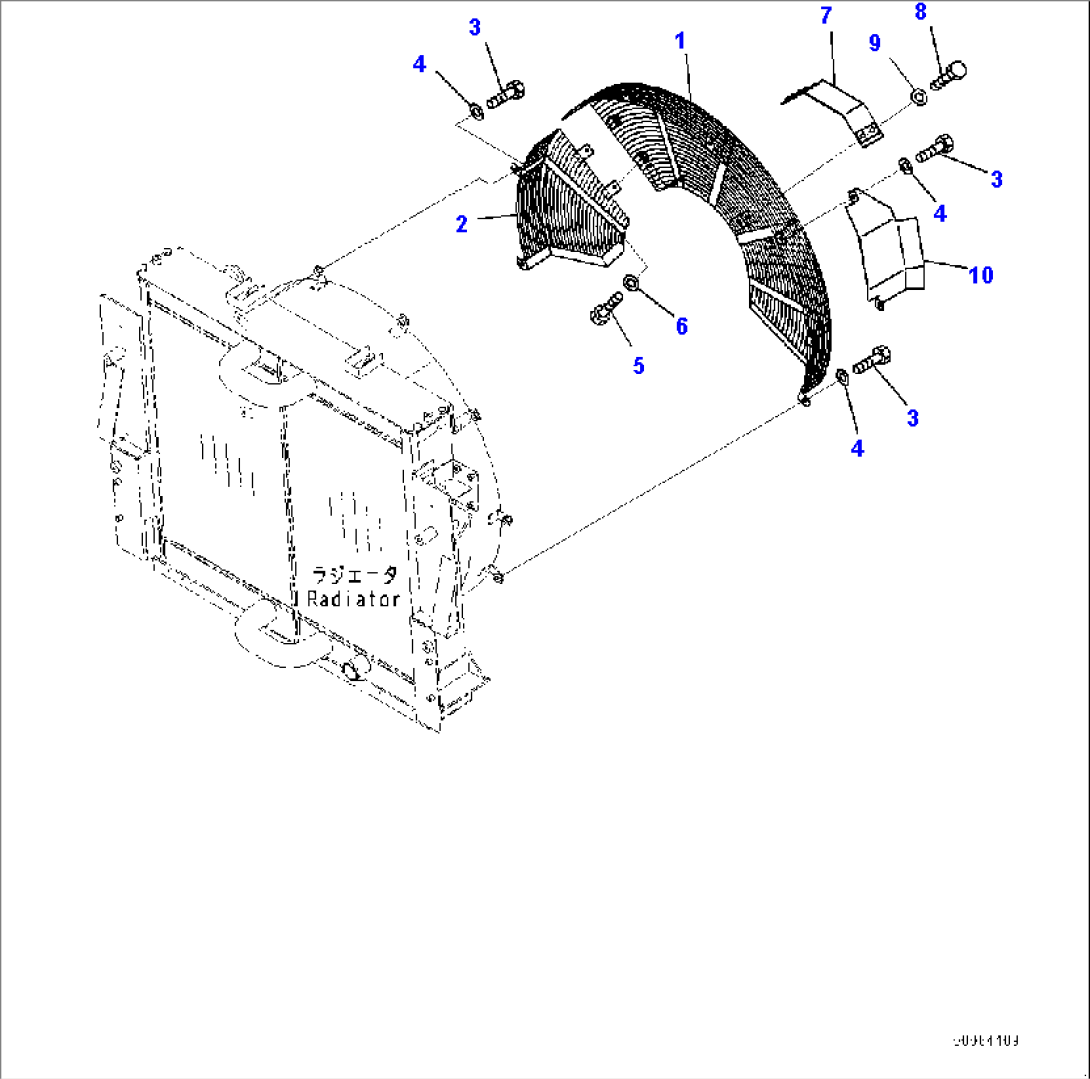

Cooling System, Fan Net (1/2) (#7079-7231)

Komatsu HM400-2R S/N 7079-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-03-23310Cover7079-7231
256B-03-21961Cover7079-7231
301010-81025Bolt7079-7231
401643-31032Washer7079-@
501010-81025Bolt7079-@
601643-31032Washer7079-@
756B-03-23320Cover7079-@
801010-81030Bolt7079-@
901643-31032Washer7079-@
1056B-03-23330Cover7079-@
