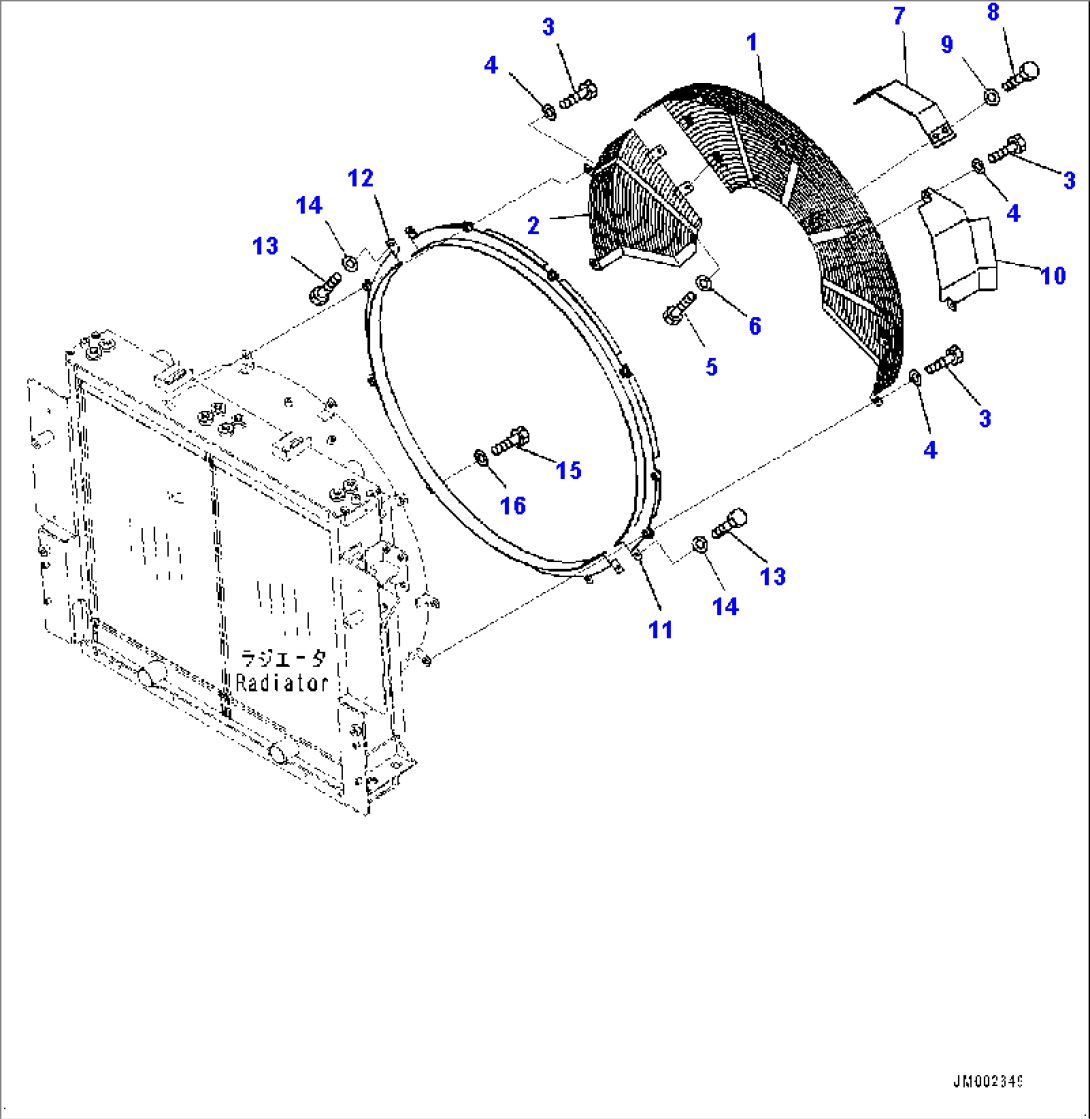

Cooling System, Fan Net (1/2) (#7232-7361)

Komatsu HM400-2R S/N 7079-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-03-23311Cover7232-7361
256B-03-21962Cover7232-7361
301010-81040Bolt7232-7361
401643-31032Washer7079-7361
501010-81025Bolt7079-7361
601643-31032Washer7079-7361
756B-03-23320Cover7079-7361
801010-81030Bolt7079-7361
901643-31032Washer7079-7361
1056B-03-23330Cover7079-7361
1156B-03-23340Cover7232-7361
1256B-03-22920Cover7232-7361
1301010-80816Bolt7232-7361
1401643-30823Washer7232-7361
1501010-81020Bolt7232-7361
1601643-31032Washer7232-7361
