Cooling System, Mounting Parts (#2841-2923)

Komatsu HM400-2 S/N 2848-UP (FOR KAL) · COOLING SYSTEM

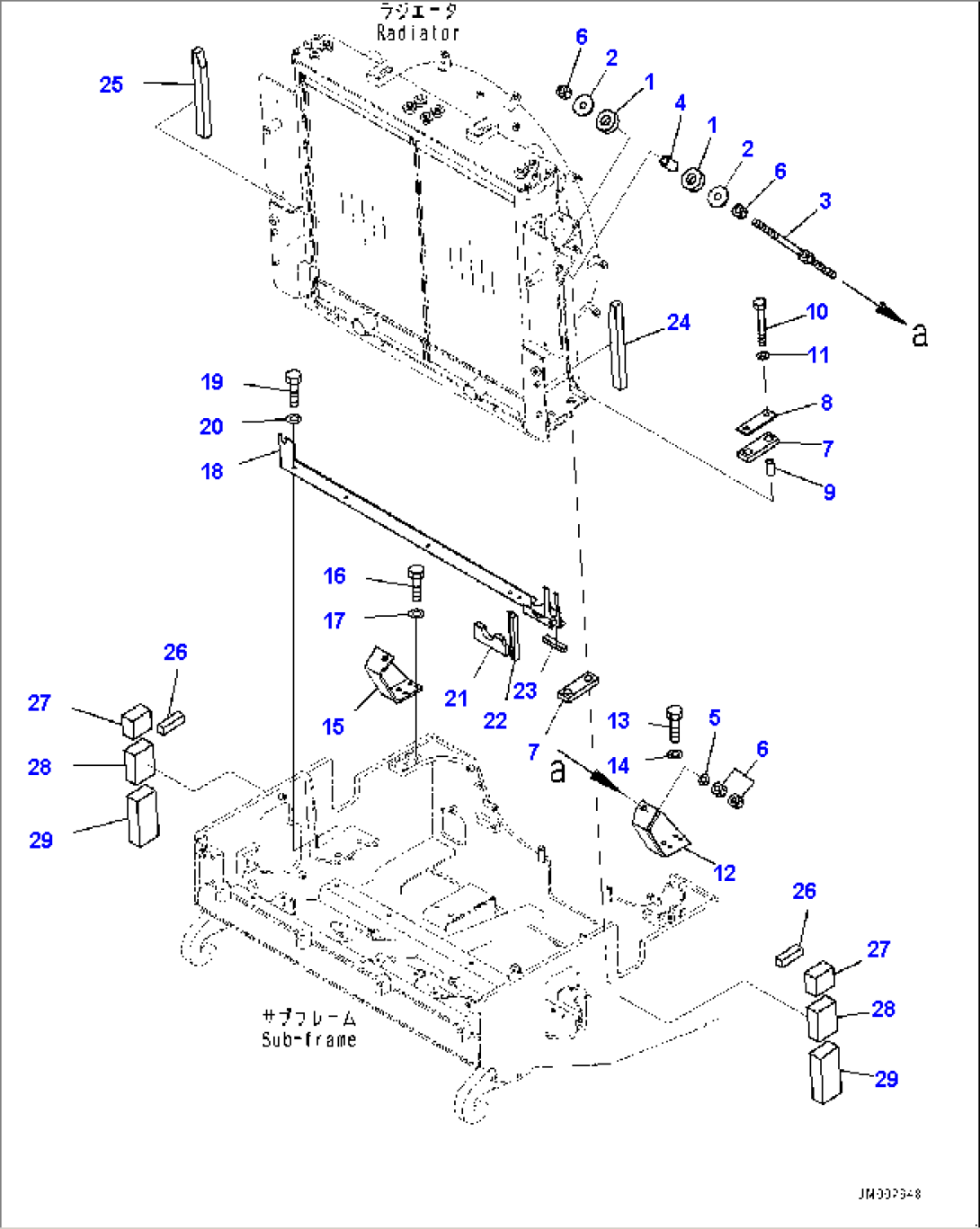

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1285-03-11160Cushion2633-2923
2285-03-11170Plate2633-2923
3569-03-42340Rod2633-2923
4566-03-42270Spacer2633-2923
501643-31645Washer2633-2923
601582-11613Nut2633-2923
7285-03-11120Cushion2633-2923
8285-03-11140Plate2633-2923
9285-03-11150Spacer2633-2923
1001010-81695Bolt2633-2923
1101643-31645Washer2633-2923
1256B-03-23370Bracket2841-2923
1301010-81025Bolt2841-2923
1401643-31032Washer2841-2923
1556B-03-23380Bracket2841-2923
1601010-81025Bolt2841-2923
1701643-31032Washer2841-2923
1856B-03-23350Bracket2841-2923
1901010-81025Bolt2633-2923
2001643-31032Washer2633-2923
2156B-03-22720Sheet2841-2923
2256B-03-23550Sheet2841-2923
2356B-03-22570Sheet2633-2923
2456B-03-22280Sheet, L.H.2633-2923
2556B-03-22290Sheet, R.H.2633-2923
2656B-03-22540Sheet2633-2923
2756B-03-22510Sheet2633-2923
2856B-03-22520Sheet2633-2923
2956B-03-22530Sheet2633-2923
